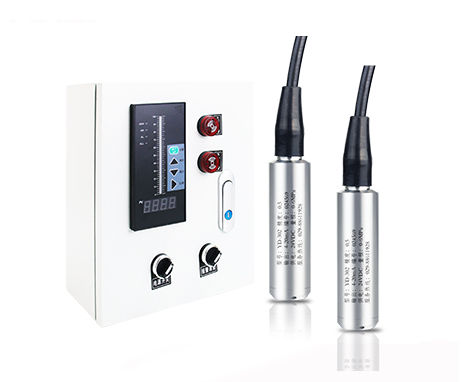

Controlador de nível programável XY

com saída de relévigilância em tempo realpara tanque

Visão geral do produto A caixa de controle indicador de nível XY Series é um painel centralizado para monitoramento remoto de níveis de líquidos e controle de bombas e válvulas. Aceita sinais 4-20 mA padrão de transmissores de nível, sensores de pressão ou boias, apresenta o nível em tempo real através de display LED digital ou digital+barra e fornece saídas por relé configuráveis para ligar/desligar bombas, acionar válvulas ou disparar alarmes. Projetada para salas de controle e instalações de campo, reduz a necessidade de visitas manuais ao local para verificação de níveis ou operação de equipamentos.

Principais características

• Exibição em tempo real — Display LED digital ou duplo digital + barra para visualização imediata do nível/volume.
• Compatibilidade de entradas flexível — Entrada 4-20 mA padrão; outros tipos de sinal disponíveis sob consulta.
• Pontos de ajuste programáveis no local — Pontos alto e baixo ajustáveis via botões frontais; sem necessidade de PC.
• Saídas por relé para controle direto — Múltiplos contatos relé (ajustáveis em campo; capacidade típica ≥ 5 A) para bombas, válvulas solenóide, alarmes ou atuadores.
• Operação Manual/Automática — Override manual no painel frontal para manutenção e controle automático em operação.
• Opções de comunicação — RS-485 (Modbus) ou retransmissão 4-20 mA opcionais para integração com SCADA/BMS.
• Gaveta robusta — Invólucro em metal ou policarbonato para montagem em parede; variantes à prova de intempéries e à prova de explosão disponíveis.

Especificações técnicas

• Sinal de entrada — 4-20 mA (padrão); outros sinais sob pedido.
• Tipo de display — LED digital ou digital + barra.
• Saídas de controle — Contatos relé (2 ou mais, ajustáveis em campo; capacidade típica 5 A ou superior).
• Modos de controle — Manual / Automático.
• Pontos programáveis — Limites superior e inferior ajustáveis no local.
• Alimentação — AC 220 V padrão; DC 24 V opcional.
• Invólucro — Metal ou policarbonato, montagem em parede; variantes à prova de intempéries/antideflagrantes opcionais.
• Opções — RS-485 (Modbus), retransmissão 4-20 mA, I/O adicionais.

O que controla

• Bombas (serviço/standby, lead-lag)
• Válvulas solenóide
• Sirenes e painéis de alarme
• Ventiladores e equipamentos de ventilação
• Válvulas motorizadas e atuadores

Onde é utilizado

• Água e águas residuais — estações de bombeamento, elevatórias, tanques de tratamento
• Edifícios & instalações — torres de água, poços de retenção, reservatórios no telhado, alimentação de caldeiras
• Processos industriais — armazenamento químico, processamento de alimentos, separação óleo/água
• Agricultura & irrigação — controle de reservatórios, gestão de bombas de irrigação
• Proteção contra incêndio — monitoramento de níveis de reservatórios de combate a incêndio e controle de bombas

Opções típicas

• Invólucros com proteção contra intempéries e classificações NEMA/IP
• Caixas certificadas à prova de explosão
• Comunicação RS-485 Modbus
• Retransmissão 4-20 mA e módulos I/O adicionais
