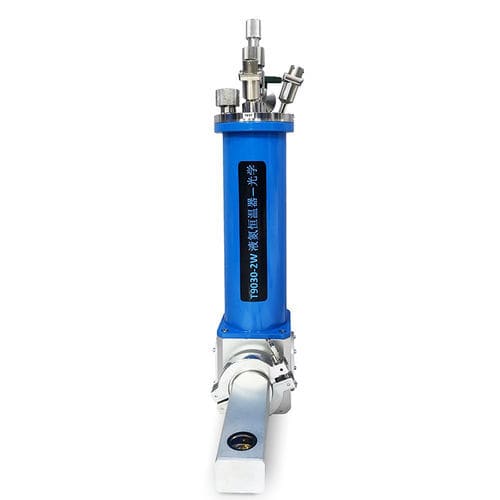

Criostato a vácuo DXT91 series

compactopara nitrogênio líquidoem aço inoxidável

O Crióstato de Azoto Líquido - Optics é um crióstato ótico concebido para experiências de espetroscopia e fotoeléctricas, proporcionando um ambiente de amostra em vácuo e um arrefecimento rápido utilizando azoto líquido. Princípio de funcionamento

• O refrigerante a baixa pressão entra no crióstato através da entrada de líquido e é introduzido no evaporador na parte inferior através de um tubo capilar interno. Um aquecedor e um sensor de temperatura são instalados no evaporador. O vapor com temperatura controlada é pulverizado na câmara de amostragem para arrefecer a amostra; o vapor de escape é libertado para a atmosfera ou para um dispositivo de recuperação de gás. A amostra pode ser carregada a partir da parte superior utilizando uma haste de amostragem. O fundo usa um design compacto de tampa de vácuo, tornando-o adequado para medições em campos magnéticos.

Caraterísticas

• Faixa de temperatura 65K-500K (opcional até 700K); alta eficiência e velocidade de resfriamento rápida.
• Amostra localizada em uma câmara de vácuo para um ambiente experimental ideal e estável.
• Camada intermediária de vácuo equipada com adsorvente de baixa temperatura para aumentar o tempo de retenção de vácuo e estender o tempo de uso de nitrogênio líquido.
• Sensor de temperatura de resistência de platina PT100 para boa estabilidade e repetibilidade.
• Múltiplas opções de configuração para atender a diferentes necessidades de teste.
• Reabastecimento conveniente de nitrogênio líquido durante o uso.
• O suporte de amostra ótico pode ser equipado com um cartão de amostra conectável e postes de ligação fáceis de usar.
• Personalizável de acordo com os requisitos do usuário.
• Vem padrão com 8 cabos de medição, expansível para 32.
• Configuração padrão da janela: duas janelas de quartzo fundido (expansível para cinco); o material da janela pode ser alterado de acordo com o requisito.
• Trocas rápidas de amostras (podem ser concluídas em 5 minutos).
• Tipos de suportes de amostras disponíveis: suportes de líquido, pó/poeira, sólido e bloco.

Opções de suporte de amostras

• DXT9115-4W - 15 × 25 mm, OFHC, suporte ótico padrão para amostras.
• DXT9115-4W-10LTH - 15 × 25 mm, OFHC, suporte ótico padrão com orifício de Φ10 mm.
• DXT9115-4W-H-10LTH - 15 × 25 mm, OFHC, suporte ótico padrão com orifício de Φ10 mm.
• DXT9120-4W - 20 × 30 mm, OFHC, suporte ótico padrão (sem orifício).
• DXT9120-4W-15LTH - 20 × 30 mm, OFHC, suporte ótico padrão com orifício de Φ15 mm.
• DXT9120-4W-H-15LTH - 20 × 30 mm, OFHC, suporte ótico padrão com orifício de Φ15 mm.
• DXT9130-4W - 30 × 40 mm, OFHC, suporte ótico padrão (sem orifício).
• DXT9130-4W-20LTH - 30 × 40 mm, OFHC, suporte ótico padrão com orifício de Φ20 mm.
• DXT9130-4W-H-20LTH - 30 × 40 mm, OFHC, suporte ótico padrão com orifício de Φ20 mm.
• DXPSC-10 - Recipiente para amostras de pó de quartzo de Φ10 mm (recipiente para pó com janela de quartzo de 10 mm de um lado).
• Observação: Todos os crióstatos ópticos padrão são enviados com um suporte de amostras; suportes adicionais/personalizados podem ser fornecidos mediante solicitação. Placa de pressão incluída para fixar amostras ópticas; a sua abertura corresponde ao orifício de luz.

Opções de conectores ópticos / elétricos do criostato

• DXT91-8P sinterização de vidro comum - conetor elétrico comum de 8 pinos de engate rápido.
• DXT91-12P sinterização de vidro comum - conetor elétrico comum de 12 pinos de engate rápido.
• DXT91-SMA - opções: 0-18 GHz com cabo macio; 0-12,4 GHz equipado com cabos semi-rígidos e semi-flexíveis.
• DXT91-BNC - 0-4 GHz com cabo coaxial comum.
• DXT91-TRX - conetor triaxial (conetor triaxial de encaixe rápido disponível).
• DXT91-S - caixa de junção em aço inoxidável (invólucro e placa de cablagem integralmente ligados à terra).
• DXT91-PTEF - opção de cobertura de cablagem em PTFE (placa de isolamento em PTFE no invólucro; propriedades eléctricas do invólucro e do conetor independentes).
• Observações: Os crióstatos saem de fábrica com dois conectores (um para o sensor de temperatura/aquecedor, outro para outras medições); linhas de teste adicionais podem requerer orifícios de montagem ou caixas de derivação. Para operação a 65K, são necessários acessórios de redução de pressão correspondentes.

Caraterísticas / especificações técnicas

• Modelos: DXT9115-4W, DXT9115-4W-H, DXT9120-4W, DXT9120-4W-H, DXT9130-4W, DXT9130-4W-H (série DXT91).
• Faixas de temperatura por modelo: DXT9115-4W / DXT9120-4W / DXT9130-4W - 65-325 K; DXT9115-4W-H / DXT9120-4W-H / DXT9130-4W-H - 65-500 K. (Faixa de temperatura padrão de envio 80K-500K; expansível para 65K-500K.)
• Tempo de arrefecimento: ≤ 25 min.
• Janela ótica (padrão): quatro janelas - os tamanhos dependem do modelo (exemplos na tabela de produtos: Quatro Φ15×1,5, Quatro Φ20×1,5, Quatro Φ30×1,5, dependendo do modelo).
• Conector do cabo de teste: conetor do cabo de medição padrão de 8 núcleos; conectores coaxiais e de micro-ondas opcionais; breakout ou conectores adicionais possíveis.
• Ambiente da amostra: amostra colocada em vácuo.
• Interface de vácuo: interface padrão KF25.
• Grau de vácuo: ≤ 1 Pa é suficiente.
• Termómetro: Termómetro de resistência de platina PT100 (disponível tanto calibrado como não calibrado; por defeito não calibrado).
• Estabilidade da temperatura: ±0,01 K (depende do controlador de temperatura DXTC-290).
• Aquecedor: variantes disponíveis de 30 W ou 60 W (dependente do modelo).
• Tempo de manutenção em azoto líquido: valores exemplificativos - 6 h a 80 K; 5 h a 100 K; 3 h a 200 K.
• Volume da câmara de azoto líquido: 500 mL standard (personalizável).
• Aplicações: ensaios espectrais, reação fotoeléctrica, Raman, eletroluminescência, fotoluminescência, etc.
