Barra cerâmicas

em nitreto de silíciode zircôniopara altas temperaturas

Overview

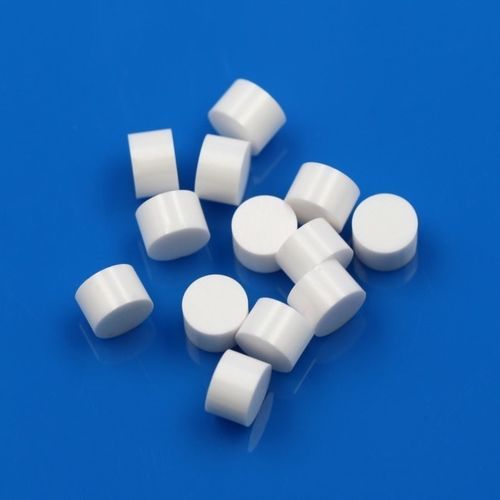

As inserções cerâmicas técnicas Innovacera são projetadas para sistemas de slips de bridge plug e frac plug em fundo de poço. Dimensão principal: OD 9 mm × 6 mm. De acordo com as condições de serviço, são fabricadas em zircônia (ZrO2) ou nitreto de silício. Estes insertos são os elementos centrais de acoplamento usados na instalação de bridge plugs perfuráveis e bridge plugs para fraturamento em estágios em poços de petróleo e gás, contribuindo para o isolamento subterrâneo seguro e eficiente.

Properties

• Encaixa na parede do revestimento durante o assentamento
• Mantém a pressão do poço durante as operações
• Fresagem rápida e limpa para recuperação pós-fractura
• Resistente a altas temperaturas, altas pressões, ambientes ácidos e de alta salinidade
• Força de assentamento transmitida via mandril
• Os insertos expandem-se e engatam no revestimento para formar a fixação mecânica
• Elementos de vedação ativam-se para isolar zonas de pressão
• Barreira subterrânea segura estabelecida após o assentamento

Zirconia Ceramic Material Properties
Physical Properties
Properties — Unit — Value
Main Composition — % — ZrO2: 94.65%, Y2O3: 5.35%
Density — g/cm3 — ≥6.0
Water Absorption — % — 0.00

Mechanical Properties
Hardness — HV — 1,400.00
Bending Strength — Kgf/mm2 — 11.00
Compressive Strength — Kgf/mm2 — 25.00

Thermal Properties
Thermal Expansion Coefficient (0–1000℃) — 10-6/K — 9.5×10-6
Thermal Shock Resistance — T(℃) — 360.00
Thermal Conductivity — W/m·K — 3.00

Electrical Properties
Volume Resistance Rate (20℃) — Ω·cm — >10^12

Advantages

• Reduz o custo total de operação e o tempo não produtivo (NPT)
• Substitui soluções tradicionais em carboneto
• Melhora a confiabilidade de ferramentas downhole em condições severas
• Projetado para operações complexas e não convencionais de petróleo e gás

Applications

• Fraturamento multiestágio de gás de xisto e tight oil
• Pozos HTHP (alta temperatura e alta pressão)
• Pozos sour e de alta salinidade
• Intervenção em poços e recompletion
• Pozos geotérmicos
• Componentes de inspeção de pipeline e placas de desgaste para bombas

Specifications

• Tamanho principal: OD 9 mm × 6 mm
• Materiais típicos: Zircônia (ZrO2 estabilizada com Y2O3) ou Nitreto de silício
• Composição principal (exemplo zircônia): ZrO2: 94.65%, Y2O3: 5.35%
• Densidade: ≥6.0 g/cm3
• Absorção de água: 0.00%
• Dureza: ~1,400 HV
• Resistência à flexão: 11.00 Kgf/mm2
• Resistência à compressão: 25.00 Kgf/mm2
• Coeficiente de expansão térmica (0–1000℃): 9.5×10-6 /K
• Resistência a choque térmico: 360 ℃
• Condutividade térmica: 3.00 W/m·K
• Resistividade volumétrica (20℃): >10^12 Ω·cm
• Projetados para engatar na parede do revestimento, isolar zonas de pressão e permitir uma fresagem rápida e limpa
