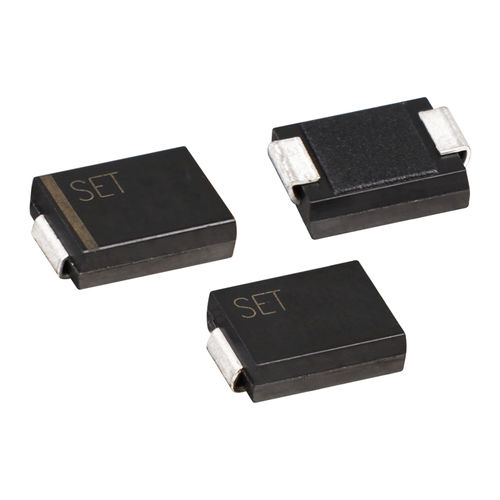

Díodo TVS 1.5SMC series

SMDde tensãoconvencional

O supressor de tensão transitória (TVS) é um componente de proteção de circuitos de proteção de circuitos que atenua (reduz) ou filtra um pico de tensão transitória (sobretensão), os díodos TVS fornecem proteção crítica, entrando em rutura por avalanche em não mais do que alguns nanossegundos após um ataque, a tensão transitória e encaminhando a sua corrente para a terra para a terra. Caraterísticas baixa resistência a surtos incrementais excelente capacidade de fixação pacote de baixo perfil com alívio de tensão incorporado iR típico inferior a 1,0 μA acima de 12 V capacidade de potência de impulso de pico de 1500 W com uma taxa de repetição de 10/1000 μs Forma de onda, taxa de repetição (ciclo de trabalho): 0.01% para aplicações montadas na superfície para otimizar o espaço da placa o modo de falha típico é o curto-circuito devido a tensão ou corrente sobre-especificada ou corrente iEC 61000-4-2 ESD 30 kV (ar), 30 kV (contacto) proteção EFT das linhas de dados de acordo com a norma IEC 61000 -4-4 tempo de resposta muito rápido junção de chip passivado em vidro alta temperatura para soldadura por refluxo garantida: 260 °C/30sec ● VBR @ TJ= VBR@25 °C x (1+αT x (TJ - 25)) (αT: Coeficiente de temperatura, o valor típico é 0,1%) ● A embalagem de plástico tem uma classificação de inflamabilidade V-0 de acordo com o Underwriters Laboratórios atende ao nível MSL1, de acordo com J-STD-020 revestimento sem chumbo de estanho mate sem halogéneos e em conformidade com a RoHS e3 sem Pb significa que a interligação de 2º nível é sem Pb e o material de acabamento do terminal é estanho (Sn) (IPC/JEDEC J-STD609A.01)
