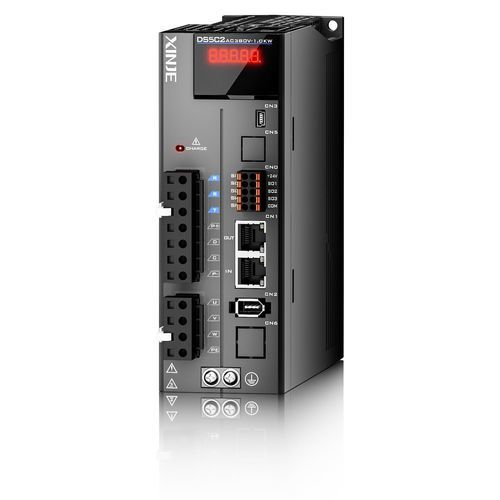

Servoconversor de alto desempenho DS5C2 series

monofásicotrifásicoEtherCAT

Visão geral
O driver servo DS5C2 EtherCAT aplica algoritmos de controle avançados para fornecer alta resposta dinâmica e supressão eficiente de vibrações em sistemas de posicionamento rápidos e precisos. Apresenta largura de banda de resposta de velocidade de até 3 kHz e período de sincronização de 250 μs, atendendo aos requisitos de aplicações industriais de alta velocidade e precisão.

Principais características

• Alta resposta dinâmica: largura de banda de resposta até 3 kHz e período de sincronização de 250 μs para posicionamento rápido.
• Algoritmo de supressão de ressonância: reduz o tempo de estabelecimento, elimina ressonância mecânica e melhora a suavidade e precisão do seguimento de trajetória.
• Inspeção automática de frequência de ressonância: precisão de reconhecimento melhorada em ~50% e tempo de análise reduzido em ~50% em relação a modelos anteriores.
• Supressão de vibração nas extremidades mecânicas: reduz vibração/ruído nas extremidades, encurta o tempo de estabelecimento e melhora a precisão.
• Frenagem dinâmica padrão: parada rápida do motor por curto-circuito do circuito trifásico em caso de falta de energia ou alarme, aumentando a segurança.
• Múltiplas funções de proteção: inclui proteção contra sobrecorrente P+, curto-circuito à terra, sobrecorrente P- e outras proteções para operação confiável.
• Suporte a posicionamento de alta precisão: reduz flutuações de velocidade e torque; suporta codificadores magnéticos de 19 bits e ópticos de 23 bits para melhorar a supressão de vibração em baixas velocidades.
• Compatibilidade com motores integrados: adequado para motores integrados MS6-B3 de alta proteção monovoltas/multivoltas para simplificar a seleção do motor.
• Fiação e comissionamento fáceis: terminais amigáveis e interface Ethernet industrial RJ45 para fiação eficiente; ampla aplicabilidade de parâmetros reduz o tempo de ajuste.
• Compatibilidade funcional: substituição direta compatível com a série DS5C1 na mesma faixa de frequência.

Aplicações e adequação
Projetado para equipamentos que exigem resposta rápida e alta precisão, como sistemas de posicionamento de alta velocidade, máquinas de controle de torque e sistemas em que a supressão de vibração e o seguimento suave de trajetórias são críticos.

Especificações técnicas

• Série do modelo: série DS5C2
• Largura de banda de resposta de velocidade: até 3 kHz
• Período de sincronização: 250 μs
• Reconhecimento de frequência de ressonância: precisão melhorada ~50% vs produtos anteriores
• Tempo de análise de ressonância: reduzido ~50% vs produtos anteriores
• Suporte de encoder: encoder magnético 19 bits, encoder óptico 23 bits
• Funções de proteção: P+ sobrecorrente, curto-circuito à terra, P- sobrecorrente e proteções múltiplas
• Frenagem dinâmica: frenagem dinâmica padrão para parada rápida em falta/alarm
• Compatibilidade de motor: adequado para motores integrados MS6-B3 de alta proteção monovoltas/multivoltas
• Comunicação/fiação: interface EtherCAT (Ethernet industrial RJ45)
• Compatibilidade: compatível funcionalmente com a série DS5C1 (mesma faixa de frequência)
