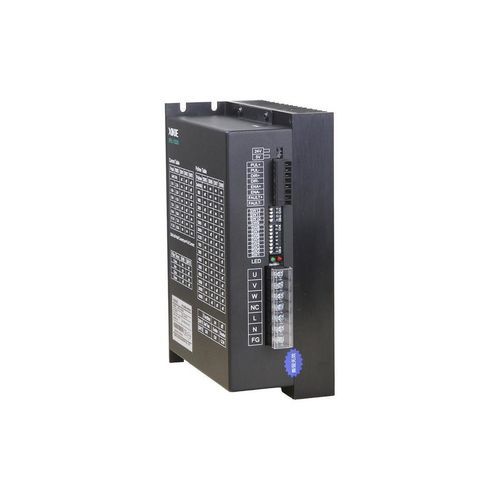

Controle de motor de passo DP3L

Visão geral do produto
A série DP3L é um driver de motor de passo tipo pulso em malha aberta de alta tensão, projetado para alimentação de 200–240 VAC. Integra um algoritmo de controle atualizado que aumenta o torque e o desempenho de velocidade em aproximadamente 10–30 % em velocidades médias e altas em comparação com o modelo anterior. As entradas de pulso e direção suportam níveis de 5 V e 24 V.

Principais características

• Algoritmo de controle atualizado que fornece 10–30 % mais torque em velocidades médias/altas em relação ao modelo anterior.
• Melhora no desempenho do motor e redução do aquecimento.
• Discagem de 3 dígitos para seleção de 8 níveis de corrente.
• Discagem de 4 dígitos para seleção de 16 níveis de subdivisão (micro‑passos).
• Função de autoajuste na energização (power‑on self‑tuning).
• Opção de meio‑corrente automático em repouso para reduzir calor e consumo.
• Frequência de resposta de pulso até 200 kHz.
• Funções de proteção: sobrecorrente, sobretensão e curto‑circuito.
• Saída de alarme externa: corrente máxima de saída 50 mA, tensão suportada 24 VDC.

Aplicações típicas

• Máquinas de fatiar
• Máquinas de embalagem de vestuário
• Máquinas de fabricação de sacos não tecidos
• Máquinas de fabricação de luvas

Especificações técnicas

• Tensão de alimentação: 200–240 VAC
• Modo de controle: tipo pulso em malha aberta com algoritmo de controle atualizado
• Melhoria torque/velocidade: aumento de 10–30 % em velocidades médias e altas vs modelo anterior
• Entradas pulso & direção: suportam 5 V e 24 V
• Frequência de resposta de pulso: até 200 kHz
• Ajuste de corrente: discagem de 3 dígitos (8 níveis de corrente)
• Ajuste de subdivisão: discagem de 4 dígitos (16 níveis de subdivisão)
• Funções automáticas: autoajuste na energização; meio‑corrente automático opcional em repouso
• Proteções: sobrecorrente, sobretensão, curto‑circuito
• Saída de alarme externa: máx. 50 mA, tensão suportada 24 VDC
