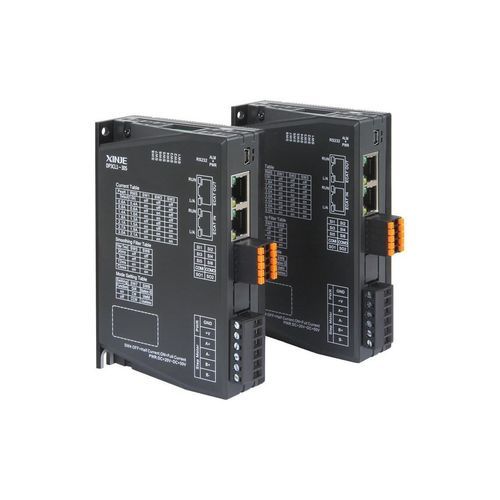

Controle de motor de passo DP3CL1

Visão geral do produto
A série DP3CL1 é um driver de motor de passo em malha aberta compatível com o padrão CiA402 e com suporte a COE (CANopen over EtherCAT). Projetada para controle multieixo, suporta até 32 eixos com ciclo de comunicação mestre-escravo de até 1 ms para 32 eixos. A série destina-se a aplicações como fabricação eletrônica, sistemas a laser, máquinas de decapagem/encabamento, máquinas de marcação e plotters. O algoritmo de controle atualizado melhora o desempenho dinâmico, a suavidade do motor e reduz o aquecimento.

Recursos do produto

• Algoritmos de nova geração — melhor resposta dinâmica e operação mais suave do motor com redução do aumento de temperatura.
• Integração EtherCAT para comunicação de alta velocidade — suporta protocolo COE e padrão CiA402; compatível com configurações padrão de mestre/escravo EtherCAT e até 32 eixos com ciclos de comunicação de até 1 ms.
• Fiação e manutenção simplificadas — cabo de rede substitui a fiação tradicional de pulso/direção; inclui linhas de alimentação e encoder para reduzir cabeamento e esforço de instalação.
• Maior confiabilidade e resistência a interferências — backbone EtherCAT com baixa carga de barramento e camada física ponto a ponto que melhora a robustez contra interferências.
• E/S flexíveis — 6 entradas de sinal configuráveis e 2 saídas configuráveis para sonda, limites positivo/negativo, origem, alarme, freio, etc., atendendo a diversas necessidades de aplicação.
• Controle de corrente adaptativo em tempo real — corrente ajusta-se conforme carga e velocidade para operação mais suave e menor aquecimento; velocidades máximas até 2000 rpm com EtherCAT e o algoritmo mais recente.

Aplicações

• Equipamentos de fabricação eletrônica
• Dispositivos e sistemas a laser
• Máquinas de decapagem e cabeamento
• Máquinas de marcação, plotters e outros equipamentos multieixo

Especificações técnicas

• Modelo: DP3CL1
• Protocolo: suporte COE (CANopen over EtherCAT)
• Conformidade: CiA402
• EtherCAT: suporta mestre/escravo EtherCAT padrão
• Suporte de eixos: até 32 eixos
• Ciclo de comunicação: até 1 ms para 32 eixos (mestre-escravo)
• Algoritmo de controle: algoritmo de nova geração para melhor suavidade e desempenho térmico
• Velocidade máxima do motor: até 2000 rpm (com EtherCAT e algoritmo mais recente)
• E/S: 6 entradas de sinal configuráveis e 2 saídas (sonda, limite, origem, alarme, freio, etc.)
• Fiação: o cabo de rede substitui as linhas tradicionais de pulso/direção; inclui alimentação e linhas de encoder
• Funcionalidade: ajuste de corrente em tempo real conforme carga e velocidade
