Visão geral

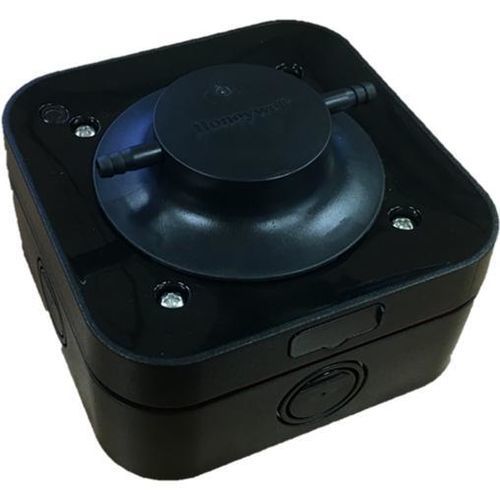

O VESDA Sensepoint XCL é um detector de gás aspirado para micro‑bore concebido para deteção precoce de gás e proteção de ocupantes quando utilizado com o sistema de aspiração VESDA‑E VEA. Desenvolvido pela Xtralis em colaboração com a Honeywell Analytics, o detector também suporta a monitorização de riscos de incêndio. A interface Bluetooth 4.0 (BLE) incorporada permite emparelhar com aplicações móveis para instalação, configuração e manutenção mais rápidas.

Sensores disponíveis e faixas

• Monóxido de carbono (CO): 0–1000 ppm
• Combustível (CAT): 0–100 % LEL (calibrado de fábrica para CH4; deteta metano, hidrogénio, propano, etanol, butano, octano, etc.)
• Hidrogénio (H2): 0–1000 ppm
• Dióxido de carbono (CO2) (v/v): 0–5,0 % v/v
• Dióxido de carbono (CO2) (ppm): 0–5000 ppm

Principais características

• Cartuchos de sensor calibrados de fábrica (CAT calibrado para CH4)
• LEDs de estado de alarme integrados
• Bluetooth 4.0 (BLE) para emparelhamento com aplicações móveis
• Integração com PLC, HVAC, BMS e FACP
• Relés configuráveis
• Variantes de saída: 4–20 mA analógico ou RS‑485 Modbus RTU

Acessórios

• Opção de rede de detectores versão Modbus ao VESDA Sensepoint 301C Gas Controller para obter saídas de relé adicionais e configuração/monitorização centralizada

Aplicações

• Edifícios residenciais
• Instalações comerciais
• Hospitais e unidades de saúde
• Hotéis
• Parques de estacionamento (subterrâneos / fechados)
• Laboratórios
• Fabrico de alta tecnologia
• Universidades e escolas
• Instalações químicas e farmacêuticas
• Monitorização da qualidade do ar interior
• Salas de baterias
• Áreas de armazenamento de combustível
• Espaços confinados
• Indústria alimentar e bebidas
• Sistemas de refrigeração (detecção de fugas)
• Estufas

Aprovações

• Segurança elétrica: EN/UL/IEC61010‑1; Certificado CSA‑C22.2 No. 61010‑1‑12
• CE – EMC: EN 50270
• Rádio: RED, FCC, BT SIG
• Outros: UL2075 (CO e CH4), AS 1668.2

O que o detector inclui / Informações de encomenda
Fornecido com a unidade principal do detector (cartucho de sensor pré‑instalado), duas entradas de cabo, tampa de calibração/fluxo, tubo adaptador flexível e clipes para ligar à tubagem micro‑bore VEA. Duas variantes de saída disponíveis: 4–20 mA analógico ou Modbus RTU.

Recursos e documentação (disponíveis mas não ligados)
A documentação referenciada na página do produto inclui: ficha técnica, especificações de engenharia, manual da aplicação, manual de instalação, guia de início rápido, nota de aplicação para equipamento de gás de teste, FAQs e brochuras de aplicação.

Nota
As imagens do produto podem mostrar opções ou acessórios não incluídos com o modelo base. As informações do produto podem ser alteradas sem aviso prévio.

Especificações técnicas

• Designação do modelo: VESDA Sensepoint XCL
• Números/variantes de modelo (exemplos): XCL‑VEA‑CO‑RA, XCL‑VEA‑CO‑RM, XCL‑VEA‑CH4‑RA, XCL‑VEA‑CH4‑RM, XCL‑VEA‑H2‑RA, XCL‑VEA‑H2‑RM, XCL‑VEA‑CO2VV‑RA, XCL‑VEA‑CO2VV‑RM, XCL‑VEA‑CO2PP‑RA, XCL‑VEA‑CO2PP‑RM, XCL‑VEA‑CO‑RA‑5, XCL‑VEA‑CH4‑RA‑5, XCL‑VEA‑H2‑RA‑5
• Tipos de sensor e faixas: CO 0–1000 ppm; CAT 0–100 % LEL; H2 0–1000 ppm; CO2 até 5,0 % v/v ou até 5000 ppm
• Saídas: 4–20 mA analógico ou RS‑485 Modbus RTU
• Comunicações: Bluetooth 4.0 (BLE); Modbus RTU
• Alarmes & indicadores: LEDs de estado de alarme integrados; relés configuráveis (relés adicionais via Sensepoint 301C)
• Calibração: Calibrado de fábrica (CAT calibrado para CH4)
• Integração: Interfaces com PLC, HVAC, BMS e FACP
• Certificações / normas: EN/UL/IEC61010‑1; CSA‑C22.2 No. 61010‑1‑12; EN 50270; RED; FCC; BT SIG; UL2075; AS 1668.2
• Conteúdo da embalagem: Unidade detector com cartucho de sensor pré‑instalado, duas entradas de cabo, tampa de calibração/fluxo, tubo adaptador flexível, clipes
• Aplicações típicas: residencial, comercial, saúde, parques de estacionamento, laboratórios, fabrico, salas de baterias, refrigeração, armazenamento de combustível e espaços confinados
