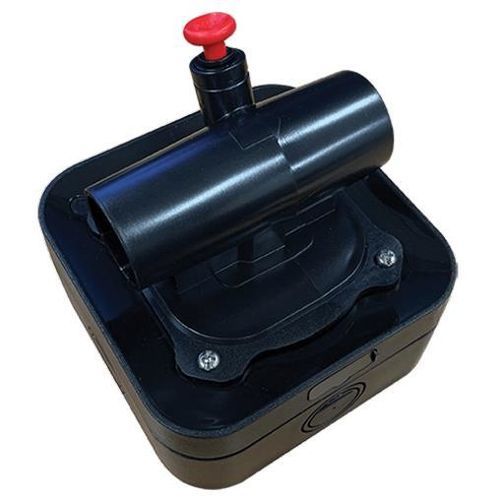

Equipamento de monitoramento de gases para detecção XCL-LB

para análise de águapara monitoramento de processospara uso industrial

Visão geral
O VESDA Sensepoint XCL – Large Bore é uma solução de deteção de gases por aspiração que utiliza uma rede de tubagem ASD e amostragem multiponto (múltiplos orifícios) para proporcionar ampla cobertura e flexibilidade de projeto. Destinado à monitorização fiável de gases para proteção de pessoas e processos, integrando-se com medidas de proteção contra incêndio.

Detalhes chave
A gama XCL – Large Bore disponibiliza várias opções de sensores para aplicações industriais diversas. Os detectores incluem interface Bluetooth para emparelhamento com a aplicação Sensepoint em dispositivos móveis, simplificando a colocação em serviço, configuração, calibração e testes de bump e fornecendo acesso rápido a dados de diagnóstico.

Características

• Ampla gama de gases suportados:
  • Monóxido de carbono (CO, ppm)
  • Gases inflamáveis (% LEL)
  • Oxigénio (O2, % v/v)
  • Dióxido de carbono (CO2, % v/v, ppm)
  • Hidrogénio (H2, ppm)
  • Sulfureto de hidrogénio (H2S, ppm)
  • Dióxido de azoto (NO2, ppm)
  • Amónia (NH3, ppm)
• Amostragem aspirada com cobertura multiponto/múltiplos orifícios para maior área de deteção e flexibilidade de projeto
• Amostragem remota que elimina a necessidade de entrada na zona protegida
• Localização centralizada que reduz tempo e custos de manutenção
• Proteção contra condições ambientais para funcionamento fiável a longo prazo
• LEDs integrados de estado de alarme
• Porta de gás integrada para testes de bump e calibração
• Cartuchos de sensor substituíveis em campo
• Aplicação Sensepoint (Bluetooth) para acelarar a colocação em serviço e manutenção
• Opções de saída: 2 relés configuráveis (Alarme, Falha), Analógico 4–20 mA ou Modbus RTU

Deteção de gases e intervalos
Cada detector VESDA Sensepoint XCL - Large Bore pode ser adicionado à rede de tubagem ASD e vários detectores podem partilhar uma mesma tubagem. O portfólio cobre variantes de sensores para uma ampla gama de aplicações e intervalos de concentração.

Acessórios
Para instalações Modbus (RM) que exijam saídas de relé adicionais, os detectores podem ser ligados ao VESDA Sensepoint 301C Gas Controller, que fornece relés adicionais e permite configuração e monitorização centralizada de redes de detectores.

Aplicações

• Sistemas de armazenamento de energia (baterias)
• Armazenamento e distribuição de combustível
• Túneis de serviço
• Áreas confinadas ou subterrâneas
• Salas de caldeiras e instalações térmicas
• Fabricação, petróleo e indústrias químicas
• Parques de estacionamento e cais de carga
• Centros de geração de energia
• Armazenamento refrigerado
• Instalações de gestão de resíduos e aterros
• Instalações agrícolas
• Estações de tratamento de água e esgotos
• Instalações de saúde, hospitais e laboratórios
• Indústria alimentar e de bebidas
• Instalações de teste de veículos

Aprovações

• Segurança elétrica: conforme EN/UL/IEC61010-1; certificado CSA-C22.2 No. 61010-1-12
• CE - EMC: EN 50270
• Rádio: RED, FCC, BT SIG
• Outras: UL2075 (CO e CH4), AS 1668.2

Encomenda & variantes
Números de modelo: XCL-LB-XX-RA / XCL-LB-XX-RM (XX = versão de gás; RA = Analógico, Relés; RM = Modbus, Relés). Os detectores são fornecidos completos com a unidade principal (cartucho de sensor pré-instalado), tampa de fluxo e curvaturas. Variantes de saída: analógico 4–20 mA ou Modbus RTU com relés.

Documentos disponíveis (nomes)
Ficha técnica; Especificações de engenharia; Manual de instalação; Guia de início rápido; Manual da aplicação; Folheto do produto; Nota de aplicação sobre definição de níveis de alarme; Nota sobre ajuste do nível de alarme O2; Nota sobre equipamento de gás de teste; Calculadora de definição de alarme; FAQs; folhetos de aplicação e estudos de caso.

Caractéristiques / spécifications techniques

• Série / Modelo: XCL-LB (Model Nos. XCL-LB-XX-RA / XCL-LB-XX-RM)
• Método de amostragem: Aspirado (rede ASD), amostragem multiponto/múltiplos orifícios
• Gases suportados: CO, gases inflamáveis (% LEL), O2, CO2, H2, H2S, NO2, NH3
• Formato do sensor: Cartuchos de sensor substituíveis em campo
• Saídas: 2 x relés configuráveis (Alarme, Falha); Analógico 4–20 mA; Modbus RTU
• Interface: Bluetooth para a aplicação Sensepoint (colocação em serviço, configuração, calibração, testes de bump)
• Indicadores & manutenção: LEDs de alarme integrados; porta de gás integrada para testes de bump e calibração
• Incluído com o detector: Unidade principal do detector (com cartucho de sensor), tampa de fluxo, curvaturas
• Aprovações & normas: EN/UL/IEC61010-1, CSA-C22.2 No. 61010-1-12, EN 50270, RED, FCC, BT SIG, UL2075 (CO e CH4), AS 1668.2
• Acessórios: Compatível com o VESDA Sensepoint 301C Gas Controller para relés adicionais e configuração/monitorização centralizada
