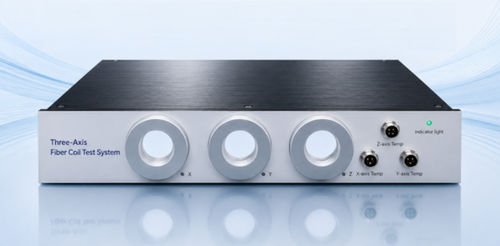

Banco de ensaio para bobinas

de vibraçãode calibraçãode estabilidade

Descrição do produto
O sistema de ensaio de bobinas de fibra triaxial é uma plataforma de teste para avaliação do viés de bobinas para giroscópios de fibra ótica (FOG) a 1550 nm. Baseado numa arquitetura interferométrica digital em malha fechada, o sistema integra subsistemas óticos e eletrónicos para fornecer saída de taxa angular e medição de viés para bobinas usadas em navegação inercial. O sistema apresenta precisão de ensaio ≤0,0005°/h, suporta ensaios simultâneos em três eixos e monitorização de temperatura, e inclui software dedicado para aquisição automática, cálculo e armazenamento de dados. Os utilizadores podem configurar comprimento da bobina, factor de escala, tempos de média e outros parâmetros através da interface de software; o sistema oferece arranque rápido e operação plug-and-play.

Aplicações

• Ensaios de viés de FOG com precisão ≤0,0005°/h
• Ensaios simultâneos em três eixos e avaliação do viés em função da temperatura
• P&D, qualificação e ensaios de produção de bobinas para navegação inercial
• Avaliação da sensibilidade magnética e ensaios de desempenho à vibração
• Verificação da qualidade das bobinas e desenvolvimento de componentes

Características

• Precisão de ensaio ≤0,0005°/h
• Medidas triaxiais, 3 canais com sensores de temperatura
• Tempo de arranque ≤10 s
• Operação plug-and-play com interfaces USB e UART
• Aquisição automática de dados, cálculo e análise
• Compatível com comprimentos de bobina 700–10.000 m
• Software de teste dedicado para configuração e gestão de dados

Opções de personalização

• Design de caixa personalizado
• Integração do logotipo e identidade do cliente
• Software de teste personalizado e rotinas de medição
• Modificações de circuitos óticos e eletrónicos
• Configurações de teste específicas por aplicação

Especificações típicas
Parâmetro: Especificação
Precisão de ensaio: ≤0,0005°/h
Comprimento da bobina: 700–10.000 m
Número de canais: 3
Interfaces ópticas: 3 × 2
Sensores de temperatura: 3
Tempo de arranque: ≤10 s
Alimentação: 110–250 VAC, 50 Hz
Consumo: 10 W
Interface de comunicação: UART / USB
Temperatura de operação: 5°C a 55°C
Dimensões: 430 × 70 × 360 mm
Peso: ≤5 kg

Especificações técnicas

• Precisão de ensaio: ≤0,0005°/h
• Comprimento da bobina: 700–10.000 m
• Número de canais: 3
• Interfaces ópticas: 3 × 2
• Sensores de temperatura: 3
• Tempo de arranque: ≤10 s
• Alimentação: 110–250 VAC, 50 Hz
• Consumo: 10 W
• Interface de comunicação: UART / USB
• Temperatura de operação: 5°C a 55°C
• Dimensões: 430 × 70 × 360 mm
• Peso: ≤5 kg
