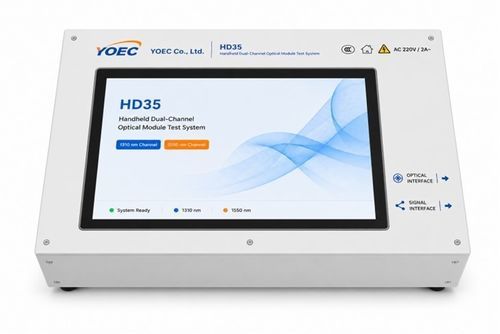

Sistema de teste de performance HD35

para laboratórioportátilcompacto

Descrição do produto
O sistema portátil de teste para módulos ópticos de duplo canal HD35 é a plataforma móvel de terceira geração da YOEC, concebida para módulos de giroscópio ótico de fibra (FOG) e conjuntos de bobinas de fibra. Com arquitetura FOG em malha fechada e canais duplos em 1310 nm e 1550 nm, o HD35 proporciona medição precisa de bias, saída de taxa angular e avaliação integrada de desempenho. Permite conexão direta por conector ou emenda por fusão da bobina para testes imediatos sem calibrações complexas. O sistema integra um computador industrial compacto com Windows 11 e software de teste dedicado, múltiplas interfaces óticas/eléctricas e um invólucro portátil leve adequado para laboratório, produção e uso em campo.

Vantagens principais

• Medição de bias de alta precisão até 0,0005°/h (canal 1550 nm).
• Plataforma de dupla onda (1310 nm & 1550 nm) para ampla compatibilidade de bobinas.
• Design portátil para fácil transporte e testes no local.
• Operação plug-and-play: configuração rápida sem calibração complexa.
• Suporta comprimentos de bobina de 200 m a 5000 m conforme a onda utilizada.
• Projeto electrónico e óptico optimizado para medições estáveis e repetíveis.

Aplicações

• Testes de bias e drift-zero de módulos de bobina de fibra.
• Testes de desempenho em temperatura e qualificação ambiental.
• Avaliação de sensibilidade a campos magnéticos.
• Testes de vibração e choque para verificação mecânica.
• Controlo de qualidade em produção e inspeções finais.
• Investigação e desenvolvimento e validação de protótipos FOG.

Princípio de funcionamento
O HD35 utiliza uma arquitectura de giroscópio óptico de fibra em malha fechada para avaliar bobinas de fibra. Ao ligar a bobina ao instrumento, a plataforma aciona o sistema óptico/eléctrico para gerar saídas de taxa angular e medir parâmetros como estabilidade do bias, sensibilidade térmica e desempenho ambiental. O desenho de duplo canal permite seleccionar 1310 nm ou 1550 nm conforme as características da bobina para optimizar a precisão e a flexibilidade das medições.

Especificações típicas (tabela)
Parâmetro: Especificação
Dimensões: 340 × 265 × 50 mm
Peso: 700 g
Temperatura de funcionamento: -10°C a +60°C
Alimentação: 110–250 VAC, 50 Hz
Potência nominal: 30 W
Número de canais: 2 (1310 nm e 1550 nm)
Erro de teste (canal 1310 nm): ≤ 0.005°/h
Erro de teste (canal 1550 nm): ≤ 0.0005°/h
Comprimento de bobina mensurável (1310 nm): 200–1500 m
Comprimento de bobina mensurável (1550 nm): 700–5000 m
Tensão meia-onda do Y-waveguide mensurável: 3–4.4 V
Tempo de configuração do comprimento de bobina: ≤ 10 s

Especificações técnicas

• Modelo: HD35
• Precisão de medição do bias: melhor que 0,0005°/h (canal 1550 nm)
• Canais: duplo canal (1310 nm & 1550 nm)
• Dimensões: 340 × 265 × 50 mm
• Peso: 700 g
• Intervalo de temperatura de funcionamento: -10°C a +60°C
• Alimentação: 110–250 VAC, 50 Hz
• Consumo: 30 W
• Intervalos de comprimento de bobina mensurável: 200–1500 m (1310 nm), 700–5000 m (1550 nm)
• Tensão meia-onda Y-waveguide: 3–4.4 V
• Tempo de configuração do comprimento de bobina: ≤ 10 s
