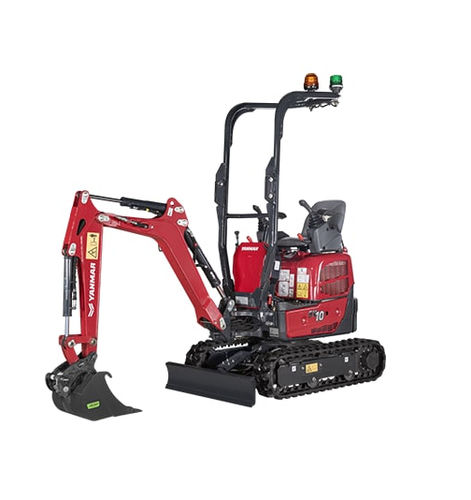

Miniescavadeira SV10

de esteirasTier 4 Finala diesel

Apresentação
A mini-escavadora compacta SV10 proporciona desempenho consistente em espaços confinados. Fácil de transportar, rápida de implementar e projetada para alta disponibilidade, ajuda os profissionais a aumentar a eficiência e reduzir os custos operacionais.

Quadro resumido
Series: Raio Convencional
Peso operacional: 1.180 kg
Largura: 740 - 990 mm
Profundidade de escavação: 1.800 - 1.955 mm

Especificações (detalhadas)
Peso - Peso de transporte: 1.055 kg (esteiras de borracha)
Peso - Peso operacional: 1.180 kg (esteiras de borracha)

Motor
Tipo: Stage V 3TNV70-WBVB1
Combustível: Diesel
Potência líquida: 9.2 kW (a 2.000 rpm)
Potência bruta: 9.3 kW (a 2.000 rpm)
Deslocamento: 0.854 l
Binário máximo: 51.8 N.m / 1.500 rpm
Arranque: 12 V - 1.1 kW
Bateria: 12 V - 36 Ah
Alternador: 12 V - 8.5 A

Sistema hidráulico
Pressão máxima: 190 bar
Bomba de serviço: 1 bomba dupla de pistões de débito variável / 1 bomba de engrenagens
Caudal máx.: 2 x 11.14 l/min / 6.79 l/min
Reservatório hidráulico: 7.5 l

Desempenho
Velocidade de deslocamento: 1.8 - 3.6 km/h
Velocidade de rotação: 9.1 rpm
Força de penetração (braço): 5.2 kN
Força de arrancamento (caçamba): 7.6 kN
Força de tração: 9.39 kN
Nível sonoro (2000/14/CE & 2005/88/CE): LwA: 92 dBA / Lpag: 76 dBA
Depósito de combustível: 10.84 l

Dimensões principais
Comprimento total (A): 2.810 mm
Altura total (B): 2.300 mm
Largura total (C): 740 / 990 mm
Comprimento das esteiras ao solo (D): 970 mm
Comprimento do trem de esteiras (E): 1.290 mm
Bitola (F): 560 / 810 mm
Largura das esteiras (G): 180 mm
Largura total da lâmina (H): 740 / 990 mm
Altura total da lâmina (I): 205 mm
Distância até a lâmina (J): 840 mm
Altura máxima de elevação da lâmina acima do solo (K): 185 mm
Profundidade máxima de abaixamento da lâmina desde o solo (L): 230 mm
Folga mínima ao solo (M): 125 mm

Profundidade e alcance de escavação
Profundidade máxima de escavação – lâmina levantada (N): 1.800 mm
Profundidade máxima de escavação – lâmina baixada (O): 1.955 mm
Alcance máximo ao nível do solo (P): 3.130 mm
Alcance máximo (Q): 3.180 mm
Parede vertical máx. (R): 1.010 mm
Altura máxima de descarga (S): 2.010 mm
Altura máxima de ataque (T): 2.830 mm
Deslocamento do pé de lança à esquerda (U): 60°
Deslocamento do pé de lança à direita (V): 60°
Comprimento do braço (W): 905 mm
Raio de rotação frontal (X): 1.265 mm
Raio de rotação frontal com lança deslocada (Y): 935 mm
Raio de rotação traseiro (Z): 590 mm
Nota: barra ROPS dobrada / barra ROPS erguida

Características e pontos fortes

• Projetada para espaços confinados: largura máquina 740 mm, passa por portas europeias padrão, balanço traseiro 540 mm.
• Chassi com largura variável: 740 mm → 990 mm.
• Leveza e facilidade de transporte: peso de transporte 1.055 kg, transportável por veículo leve convencional.
• Profundidade de escavação relevante para a categoria: até 1.800 mm (lâmina levantada) ou 1.955 mm (lâmina baixada).
• Motor de 3 cilindros Stage V que entrega a maior potência na categoria de 1 tonelada.
• Interface do operador ergonómica e simplificada: comandos intuitivos, espaçamento ajustável das consolas de joystick.
• Versatilidade: compatível com vários acessórios (brocas, garras, martelos, polegares, caçambas, acopladores rápidos, powertilt, tiltrotators).

Especificações técnicas

• Modelo: SV10
• Marca: YANMAR
• Peso operacional: 1.180 kg
• Peso de transporte: 1.055 kg (esteiras de borracha)
• Largura mínima / máxima: 740 / 990 mm
• Comprimento total: 2.810 mm
• Altura total: 2.300 mm
• Profundidade de escavação: 1.800 - 1.955 mm
• Alcance de escavação: 3.130 - 3.180 mm
• Motor: Stage V 3TNV70-WBVB1, Diesel, 9.2 kW líquidos
• Deslocamento: 0.854 l
• Binário máximo: 51.8 N.m / 1.500 rpm
• Depósito de combustível: 10.84 l
• Sistema hidráulico: pressão máx. 190 bar, reservatório 7.5 l
• Velocidade de deslocamento: 1.8 - 3.6 km/h
• Força de arrancamento (caçamba): 7.6 kN
• Nível sonoro: LwA 92 dBA / Lpag 76 dBA
