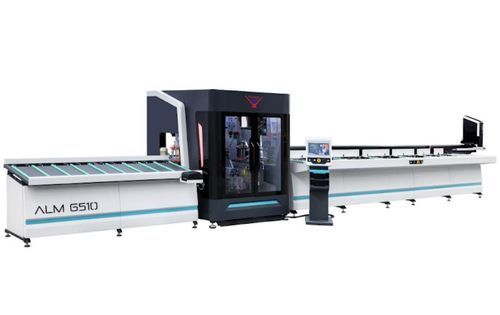

Centro de corte e usinagem multifuncional ALM 6510

CNCpara perfis de alumíniopara perfis em PVC

Visão geral do produto
ALM 6510 / ALM 6510 AT são centros de usinagem e corte CNC de 8 eixos projetados para processar perfis de alumínio (e PVC). As máquinas realizam operações em múltiplas faces: fresagem, abertura de furos para fechaduras/dobradiças/pegas, ranhuras de escoamento, marcação e corte por serra. Um transportador automático para 7 perfis alimenta a máquina e um garra pneumática 3 eixos posiciona cada perfil para permitir fresagem e corte simultâneos. A serra realiza cortes em série entre 45° e 135°. É possível aplicar códigos de barras para rastreabilidade e preparação para crimpagem/assemblagem.

Características gerais

• Controle de movimento servo CNC a 8 eixos
• Unidades totalmente automatizadas de alimentação, transporte, posicionamento, corte e transferência
• Operações nas quatro faces de perfis alumínio/PVC: fresagem, furos para fechadura/dobradiça/pega, marcação, ranhuras de escoamento, corte por serra
• Garra pneumática 3 eixos para posicionamento preciso
• Sistemas de fixação automáticos horizontais e verticais
• Capacidade de processamento: 1.200–1.400 metros lineares por turno de 8 horas
• Transportador automático com capacidade de carga para 7 perfis
• Serra down-cut controlada por servo Ø550 mm — faixa de corte 45°–135°
• PC Windows com ecrã tátil 15,6'' para interface do operador
• Ligação remota para suporte técnico
• Capacidade de executar fresagem e corte simultaneamente
• Software compatível com CAD, de fácil utilização
• Reconhecimento automático de perfis de batente/folha via base de dados
• Controlo automático das dimensões largura/altura do perfil
• Sistemas automáticos de lubrificação e arrefecimento por spray da ferramenta
• Controlo de segurança por baixa pressão e iluminação interior LED

Acessórios padrão

• 11 motores e ferramentas para operações de fresagem a 90° e 45°
• Impressora de códigos de barras
• Cerca de segurança ao redor da máquina
• Teclado e rato

Acessórios opcionais

• Transportador de cavacos em ângulo
• Extrator de cavacos por vácuo VCE 4000
• Equipamento logístico de oficina
• Lâmina de serra sobressalente Ø550 mm
• Fresas sobressalentes Ø8
• Fresas sobressalentes Ø5
• Motores e ferramentas adicionais para abertura de ranhuras de escoamento (ALM 6510 AT)

Especificações técnicas

• Elétrico: 29 kW, 58 A / 400 V AC 3P+PE / 50/60 Hz
• Velocidade do fuso de fresagem: 3.000 RPM
• Velocidade do fuso da serra: 12.000 RPM
• Dimensões da serra: D = Ø550 mm; d = Ø30 mm
• Vazão de ar / vácuo: 250 L/min
• Pressão do ar: 6–8 bar
• Dimensões (C × L × A): 2000 × 1.172 × 2.310 mm
• Peso: 4.106 kg / 3.650 kg
