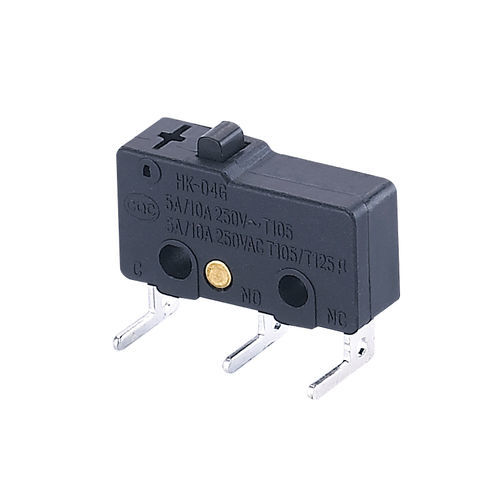

Microinterruptor SPDT HK-04G-3AZ-046

CQCC-US ULENEC

Produto
HK-04G-3AZ-046

Valores nominais principais / aprovações

• Correntes nominais disponíveis: 1 A, 5(1) A, 10 A
• Tensões nominais: AC 125 V / 250 V; DC 12 V / 24 V
• Certificações: UL, cUL (CSA), VDE, ENEC, CQC, CE

Características de operação (definições e valores)
Posição livre (FP): 12.1±0.2 mm
Posição de atuação (OP): 11.5±0.5 mm
Posição de liberação (RP): 11.7±0.5 mm
Posição de curso total (TTP): 10.5±0.3 mm
Força de atuação (OF): 1.0~3.5 N
Pré-curso (PT): 0.3~1.0 mm
Sobrecurso (OT): 0.2 mm (min)
Diferencial de movimento (MD): 0.4 mm (máx)

Características técnicas do interruptor
Exemplo de classificação elétrica: 5(2) A 250 VAC
Resistência de contacto: ≤50 mΩ (valor inicial)
Resistência de isolamento: ≥100 MΩ (500 VDC)
Tensão dielétrica: 500 V (entre bornes não ligados) / 1500 V (entre bornes e quadro metálico)
Vida eléctrica: ≥10.000 ciclos
Vida mecânica: ≥100.000 ciclos
Temperatura de funcionamento: -25 a 125 °C
Frequência de operação: elétrica 15 ciclos; mecânica 60 ciclos
Resistência a vibrações: 10–55 Hz, amplitude 1,5 mm, três direções
Soldabilidade e resistência ao calor de soldagem conforme especificado: soldabilidade >80% de cobertura; soldagem por imersão 260±5 °C 5±1 s; soldagem manual 300±5 °C 2–3 s

Especificações técnicas

• Modelo: HK-04G-3AZ-046
• Corrente nominal: 1 A, 5(1) A, 10 A
• Tensão nominal: AC 125 V / 250 V; DC 12 V / 24 V
• Resistência de contacto (inicial): ≤50 mΩ
• Resistência de isolamento: ≥100 MΩ (500 VDC)
• Rigidez dielétrica: 500 V (entre bornes); 1500 V (bornes ao quadro metálico)
• Vida útil: elétrica ≥10.000 ciclos; mecânica ≥100.000 ciclos
• Faixa de temperatura de funcionamento: -25 °C a 125 °C
• Parâmetros de curso: FP 12.1±0.2 mm; OP 11.5±0.5 mm; RP 11.7±0.5 mm; TTP 10.5±0.3 mm; PT 0.3~1.0 mm; OT 0.2 mm (min); MD 0.4 mm (máx)
• Força de atuação: 1.0~3.5 N
• Vibração: 10–55 Hz, amplitude 1,5 mm
• Certificações: UL, cUL (CSA), VDE, ENEC, CQC, CE
