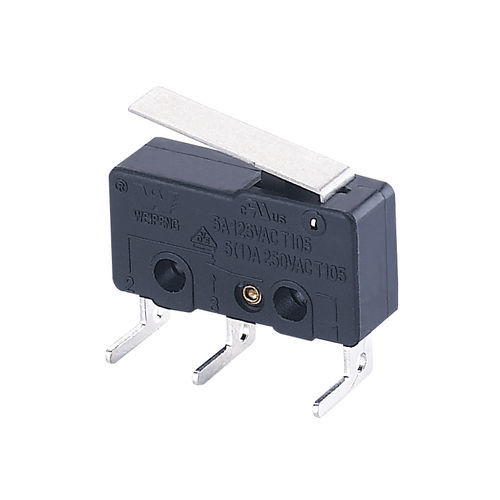

Microinterruptor SPDT HK-04G-2AZ-100

CQCC-US ULENEC

Visão geral do produto
O HK-04G-2AZ-100 é um microinterruptor subminiatura de ação instantânea para comutação de baixa corrente em conjuntos industriais e eletrónicos. Disponível nas versões 1A, 5(1)A e 10A; exemplo indicado: 5(2)A 250VAC.

Especificações principais

• Modelo: HK-04G-2AZ-100
• Classificações elétricas: 1A, 5(1)A, 10A (ex. 5(2)A 250VAC)
• Resistência de contacto: ≤50 mΩ (inicial)
• Resistência de isolamento: ≥100 MΩ (500 VDC)
• Resistência dielétrica: 500 V entre terminais não conectados; 1500 V entre terminais e estrutura metálica (0,5 mA, 60 s)
• Vida elétrica: ≥10.000 ciclos
• Vida mecânica: ≥100.000 ciclos
• Temperatura de funcionamento: -25 a 125 °C
• Frequência de funcionamento: elétrico 15 ciclos/min; mecânico 60 ciclos/min
• Resistência a vibrações: 10–55 Hz, amplitude 1,5 mm, três direções
• Soldabilidade e resistência térmica conforme perfis indicados

Características de funcionamento
Posição livre (FP): 12,1 ±0,2 mm
Posição de atuação (OP): 11,5 ±0,5 mm
Posição de libertação (RP): 11,7 ±0,5 mm
Posição de curso total (TTP): 10,5 ±0,3 mm
Força de atuação (OF): 1,0–3,5 N
Pré-curso (PT): 0,3–1,0 mm
Sobrecourse (OT): ≥0,2 mm
Diferencial de movimento (MD): ≤0,4 mm

Conformidade e fiabilidade

• Aprovações: UL, cUL (CSA), CSA, VDE, ENEC, CE, CQC
• Soldabilidade: >80% de cobertura; temperatura de solda 235±5 °C, imersão 2–3 s
• Resistência ao calor de soldagem: soldagem por imersão 260±5 °C (5±1 s); soldagem manual 300±5 °C (2–3 s)
• Testes de vibração e ambientais conforme especificação

Aplicações

• Painéis de controlo e interruptores industriais
• Deteção de fim de curso e posição em máquinas e equipamentos
• Instrumentação e dispositivos eletrónicos que requerem comutação compacta e fiável

Encomenda e condições de teste
Condições de teste: ambiente 20±5 °C; humidade relativa 65±5% RH; pressão atmosférica 86–106 kPa. Contacte o fornecedor para seleção de variantes, folhas de dados e detalhes de conformidade.
