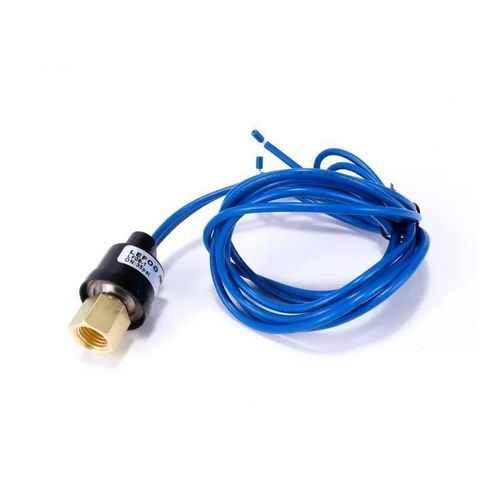

Pressostato-vacuostato mecânico LF08V

de vácuopara hidrocarbonetospara ar

Visão Geral
O LF08V é um interruptor de pressão de vácuo compacto com reset automático, projetado para monitorar pressão negativa em sistemas de vácuo. É aplicável a sistemas de vácuo, incluindo aplicações em veículos elétricos e controles industriais de vácuo.

Parâmetros técnicos
MODELO: LF08V
Faixa de ajuste de pressão (manométrica): -0,09 MPa a 0 MPa
Pressão de operação / Tolerância / Pressão máxima suportada (manométrica): para -0,09 ≤ p < 0 MPa — tolerância ±0,02 MPa; pressão máxima suportada 1,0 MPa
Diferencial de pressão (comutação): ≥ 0,025 MPa
Pressão de ruptura (manométrica): 34,5 MPa × 1 min (sem danos, sem vazamento)
Temperatura de operação: Ambiente -20 a 65 °C; Meio -20 a 65 °C
Parâmetros elétricos: 24–50 VAC (0,02–3 A); 8–36 VDC (0,02–3 A)
Meios compatíveis: ar, água, óleo, lubrificantes, refrigerantes e hidrocarbonetos similares
Vida útil: mecânica ≈ 100.000 ciclos; elétrica ≈ 30.000 ciclos
Nível de proteção: IP67
Conversão: 1 bar = 14,5 psi; 1 MPa = 10 bar

Aplicações

• Sistemas de vácuo para veículos elétricos
• Controlo e automação de vácuo industrial
• Sistemas de refrigeração e HVAC
• Equipamentos de laboratório e salas limpas
• Sistemas pneumáticos que requerem monitorização de vácuo

Documentos e desenhos
Folha de dados (PDF) e desenho dimensional disponíveis mediante solicitação; contactar o fornecedor para ficheiros CAD e esquemas de ligação.

Características / especificações técnicas

• Tipo: Interruptor de pressão de vácuo compacto, reset automático
• Modelo: LF08V
• Faixa de pressão: -0,09 MPa a 0 MPa
• Diferencial de comutação: ≥ 0,025 MPa
• Tolerância: ±0,02 MPa (para -0,09 ≤ p < 0 MPa)
• Pressão máxima suportada: 1,0 MPa
• Pressão de ruptura: 34,5 MPa por 1 min (sem danos/sem vazamentos)
• Temperatura de operação: -20 °C a 65 °C (ambiente e meio)
• Parâmetros elétricos: 24–50 VAC (0,02–3 A); 8–36 VDC (0,02–3 A)
• Meios compatíveis: ar, água, óleo, lubrificantes, refrigerantes
• Vida mecânica: aprox. 100.000 ciclos; Vida elétrica: aprox. 30.000 ciclos
• Proteção: IP67
