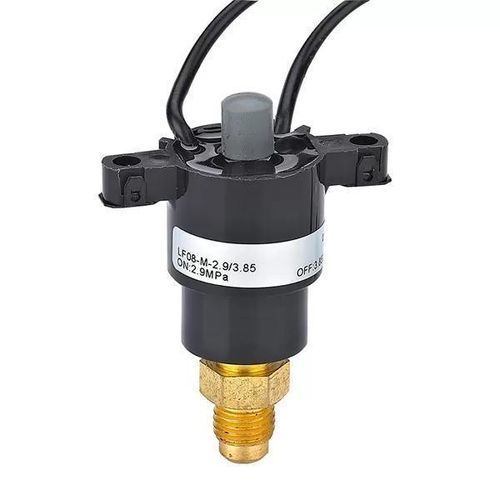

Pressostato mecânico LF08M

de pressão relativaNONF

Descrição
LF08M é um interruptor de pressão de reset manual. O ponto de ajuste máximo alcança 942,5 PSI (≈ 6,5 MPa). O contato pode ser normalmente aberto (NO) ou normalmente fechado (NC); corrente nominal máxima até 6 A (AC). Projetado para proteção e controlo local de pressão em sistemas de refrigeração, HVAC e aplicações industriais.

Aplicações

• Unidades de refrigeração e equipamentos de cadeia fria
• Sistemas de ar condicionado e HVAC
• Compressores de ar
• Bombas de óleo e unidades hidráulicas
• Outros equipamentos industriais que requerem controlo/proteção de pressão

Parâmetros
Intervalo de ajuste de pressão (pressão manométrica): 0,02 MPa a 6,5 MPa (baixa pressão ≤ 1,0 MPa; alta pressão > 1,0 MPa).
Pressão de funcionamento / Tolerância / Suportar pressão máxima:
0,2 ≤ p < 0,6 MPa — ±0,03 MPa — Suporta máx.: 1,5 MPa
0,6 ≤ p < 1,0 MPa — ±0,05 MPa — Suporta máx.: 2,0 MPa
1,0 ≤ p < 2,0 MPa — ±0,07 MPa — Suporta máx.: 3,0 MPa
2,0 ≤ p < 3,0 MPa — ±0,10 MPa — Suporta máx.: 4,0 MPa
3,0 ≤ p < 4,0 MPa — ±0,15 MPa — Suporta máx.: 5,5 MPa
4,0 ≤ p < 5,0 MPa — ±0,20 MPa — Suporta máx.: 6,5 MPa
5,0 ≤ p < 6,5 MPa — ±0,25 MPa — Suporta máx.: 8,0 MPa
Pressão de ruptura (pressão manométrica): 34,5 MPa × 1 min, sem danos nem fugas.
Temperatura de funcionamento (ambiente): baixa pressão -40 °C a 65 °C; alta pressão -40 °C a 120 °C.
Temperatura do meio: baixa pressão -40 °C a 80 °C; alta pressão -40 °C a 135 °C.

Parâmetros elétricos
24–250 VAC / 0,02–6 A; 8–36 VDC / 0,02–3 A.

Meios compatíveis
Ar, água, óleo, lubrificantes, refrigerantes e hidrocarbonetos similares.

Vida útil & proteção
Vida mecânica: 100.000 ciclos. Vida elétrica: 30.000 ciclos (UL, CE). Grau de proteção: IP67.

Documentos e desenhos
Ficha técnica e desenho dimensional disponíveis em PDF.

Especificações técnicas

• Modelo: LF08M
• Ponto de ajuste máximo: 942,5 PSI (≈ 6,5 MPa)
• Intervalo de pressão: 0,02 MPa a 6,5 MPa
• Tipo de comutador: Reset manual; NO ou NC
• Corrente nominal máxima: até 6 A (AC); até 3 A (DC conforme tensão)
• Parâmetros elétricos: 24–250 VAC (0,02–6 A); 8–36 VDC (0,02–3 A)
• Pressão de ruptura: 34,5 MPa × 1 min (sem danos/fugas)
• Temperaturas de operação: ver parâmetros acima
• Vida: mecânica 100.000 ciclos; elétrica 30.000 ciclos (UL, CE)
• Grau de proteção: IP67
• Meios compatíveis: ar, água, óleo, lubrificantes, refrigerantes
• Marca: LEFOO
