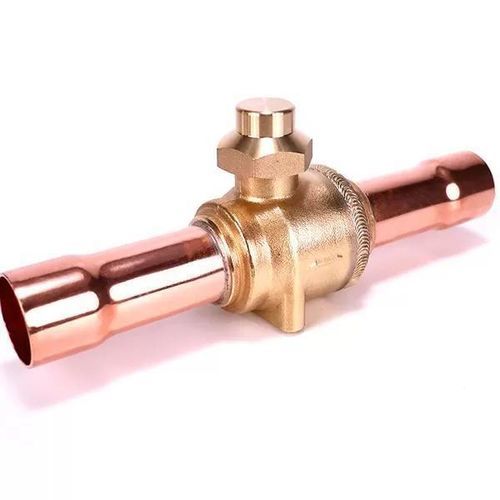

Válvula de esfera LFBV series

manualde isolamentoà prova de explosão

Descrição
LFBV é uma válvula de esfera de corte operada manualmente, projetada para linhas de líquido, sucção e gás quente em sistemas de ar condicionado comercial e refrigeração. Ao operar a haste, a válvula abre ou fecha o caminho de fluxo interno; pode ser usada como válvula de manutenção para evacuação e carregamento de refrigerante.

Características principais

• Projeto de passagem reta full-bore para minimizar a queda de pressão.
• Operação 1/4 de volta de totalmente aberto a totalmente fechado para controle rápido.
• Corpo e sede soldados para evitar vazamentos externos; esfera banhada a cromo e anel de vedação de alto desempenho; testada 100% quanto a vazamentos.
• Fluxo bidirecional; haste à prova de explosão; opção de válvula de carga disponível.
• Corpo da válvula equipado com furos de montagem para suporte para instalação facilitada.

Parâmetros
Refrigerantes aplicáveis: HCFC e HFC comuns e óleos relacionados
Pressão máxima de trabalho: 4,5 MPa
Pressão máxima de prova: 6,5 MPa
Faixa de temperatura de trabalho: -40 °C a +120 °C
Posições de instalação típicas: tubo de líquido, portas de sucção e descarga, linha de gás quente

Dimensões (modelos selecionados)
LFBV-6-1 / LFBV-6-2 — ODF 1/4 in — L 134 mm — H 51 mm — C 8 mm — h 22 mm — M4 — OD 13 mm — Kv 0,8 m³/h
LFBV-10-1 / LFBV-10-2 — ODF 3/8 in — L 134 mm — H 51 mm — C 8 mm — h 22 mm — M4 — OD 13 mm — Kv 3,8 m³/h
LFBV-12-1 / LFBV-12-2 — ODF 1/2 in — L 156 mm — H 51 mm — C 11,5 mm — h 22 mm — M4 — OD 13 mm — Kv 5,6 m³/h
LFBV-16-1 / LFBV-16-2 — ODF 5/8 in — L 156 mm — H 51 mm — C 13 mm — h 22 mm — M4 — OD 13 mm — Kv 10,1 m³/h
LFBV-19-1 / LFBV-19-2 — ODF 3/4 in — L 166 mm — H 60 mm — C 16 mm — h 29,7 mm — M4 — OD 19 mm — Kv 20,4 m³/h
LFBV-22-1 / LFBV-22-2 — ODF 7/8 in — L 184 mm — H 60 mm — C 20 mm — h 29,7 mm — M4 — OD 19 mm — Kv 28,2 m³/h
LFBV-28-1 / LFBV-28-2 — ODF 1-1/8 in — L 204 mm — H 79 mm — C 23 mm — h 38 mm — M4 — OD 24,5 mm — Kv 52 m³/h
LFBV-35-1 / LFBV-35-2 — ODF 1-3/8 in — L 244 mm — H 89 mm — C 25,5 mm — h 48 mm — M6 — OD 30 mm — Kv 80,9 m³/h
LFBV-42-1 / LFBV-42-2 — ODF 1-5/8 in — L 256 mm — H 110 mm — C 28 mm — h 55 mm — M6 — OD 36,5 mm — Kv 196 m³/h
LFBV-54-1 / LFBV-54-2 — ODF 2-1/8 in — L 303 mm — H 128 mm — C 35 mm — h 60 mm — M6 — OD 50 mm — Kv 248 m³/h
LFBV-67-1 / LFBV-67-2 — ODF 2-5/8 in — L 324 mm — H 147 mm — C 36 mm — h 92 mm — M6 — OD 60,5 mm — Kv 252 m³/h
LFBV-79-1 / LFBV-79-2 — ODF 3-1/8 in — L 371 mm — H 179 mm — C 42 mm — h 112 mm — M6 — OD 73 mm — Kv 279 m³/h

Documentos
PDF: ficha técnica Válvula de esfera LFBV
PDF: certificado UL — interruptor de pressão LFBV
PDF: documentos do produto LFBV

Especificações técnicas

• Marca: LEFOO
• Série de modelo: LFBV
• Tipo: válvula de fechamento manual a esfera, full-bore
• Pressão máxima de trabalho: 4,5 MPa
• Pressão máxima de prova: 6,5 MPa
• Faixa de temperatura de trabalho: -40 °C a +120 °C
• Operação: 1/4 volta manual
• Construção: corpo e sede soldados; esfera cromada; anel de vedação de alto desempenho; teste de vazamento 100%
• Fluxo: bidirecional; haste à prova de explosão; opção válvula de carregamento
• Instalação: furos de montagem para suporte no corpo da válvula
