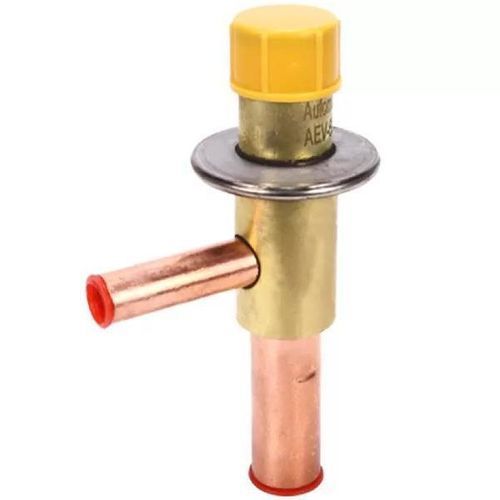

Válvula de ação indireta LFDBV

de regulaçãoreguladora de vazãopara sistema de refrigeração

Visão geral do produto
A válvula bypass de descarga LFDBV é um componente de ajuste de carga para sistemas de refrigeração com compressor não ajustável. Pode ser usada como válvula de expansão automática para manter uma pressão de evaporação fixa e preservar a pressão mínima de evaporação. A válvula regula automaticamente sua abertura para estabilizar a pressão de saída apesar de variações de pressão de entrada dentro de uma faixa definida. Conexões ODF. Pressão máxima de trabalho: 28 bar.

Dimensões e pesos
Modelo | Tamanho da válvula | Conexões (Entrada (A) / Saída (B)) | Dimensões (mm) C | D | E | F
LFDBV | 0.5 / 1.0 / 2.0 / 3.0 / 4.0 | 6 mm ODF / 10 mm ODF ou 1/4" ODF / 3/8" ODF | C: 58 | D: 36 | E: 106 | F: 54
LFDBV | 5.0 / 6.0 | 10 mm ODF / 16 mm ODF ou 3/8" ODF / 5/8" ODF | C: 64 | D: 47 | E: 122 | F: 69

Capacidades (potência nominal, kW)
Tamanho da válvula | Tamanho do orifício | R134a | R22 | R404A | R507
0.5 | 0.7 | 0.98 | 1.4 | 1.0 | 1.0
1.0 | 1.0 | 1.4 | 2.1 | 1.5 | 1.5
2.0 | 2.0 | 2.9 | 4.2 | 3.0 | 3.0
3.0 | 3.0 | 6.7 | 9.8 | 6.8 | 6.9
4.0 | 3.5 | 8.9 | 12.8 | 9.0 | 9.0
5.0 | 4.75 | 16.3 | 23.6 | 16.5 | 16.6
6.0 | 5.0 | 20.4 | 30.6 | 21.4 | 21.6

Notas adicionais
Desempenha função de válvula de expansão/derivação automática para refrigeração; mantém pressão de evaporação fixa e pressão mínima de evaporação; ajusta automaticamente a abertura para estabilizar a pressão de saída; conexões ODF; pressão máxima de trabalho 28 bar. Ficha técnica disponível (PDF).

Especificações técnicas

• Modelo: LFDBV
• Tipo: Válvula bypass de descarga / válvula de expansão automática (para sistemas com compressor não ajustável)
• Função: Manter pressão de evaporação fixa e pressão mínima de evaporação; ajuste automático da abertura para manter a pressão de saída constante
• Pressão máxima de trabalho: 28 bar
• Tipos de conexão: conexões ODF — 6 mm, 10 mm, 16 mm; opções 1/4", 3/8", 5/8" ODF
• Tamanhos de válvula disponíveis: 0.5, 1.0, 2.0, 3.0, 4.0, 5.0, 6.0
• Tamanhos de orifício (correspondentes): 0.7, 1.0, 2.0, 3.0, 3.5, 4.75, 5.0
• Exemplo de dimensões (mm): C: 58 ou 64; D: 36 ou 47; E: 106 ou 122; F: 54 ou 69 (dependendo do tamanho da válvula)
• Capacidades nominais (kW) para refrigerantes: R134a, R22, R404A, R507 — ver tabela de capacidades acima
