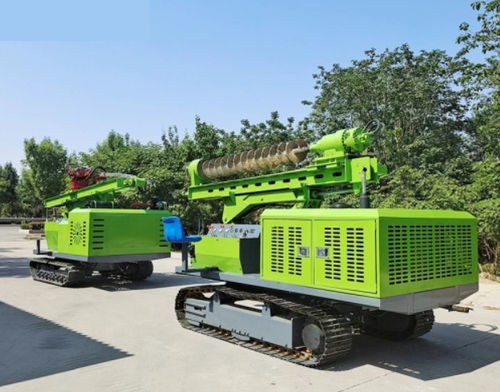

Equipamento para cravação de postes hidráulico

para aplicações fotovoltaicascom pinça para viga H

Visão geral
A Máquina de cravar estacas solar YG Machinery é projetada para instalações fotovoltaicas em solo com alta produtividade. Combina precisão no cravamento, motorização de baixo consumo e versões hidráulica ou sobre esteiras para adaptar‑se às condições do local e aos tipos de estaca.

Desempenho chave e eficiência

• Produção diária: rendimento típico até ~450 estacas por dia em condições padrão.
• Consumo de combustível: operação eficiente do motor em aproximadamente 8–10 L/h (intervalo indicado).
• Diagnóstico remoto: monitoramento remoto integrado reduz o tempo de localização de avarias e acelera a recuperação no local.

Cravadora fotovoltaica hidráulica (tabela de parâmetros)
Dimensões totais | 4700*2100*2800 mm
Velocidade rotação tubo de perfuração | 180 r/min
Largura sapata | 400 mm
Capacidade de rampa | 30°
Motor | 4108
Dureza da rocha | 6–20F
Diâmetro de perfuração | 80–500 mm
Ângulo de inclinação do deslizante | 120°
Profundidade de perfuração | 0–6 m
Ângulo de oscilação do braço de perfuração | esquerda e direita 150°
Torque do redutor | 13000 N·m
Ângulo de oscilação do deslizante | esquerda e direita 40°
Bomba principal | bomba tripla
Velocidade de deslocamento | 0–3 km/h
Bomba de óleo | 40/40/32

Cravadora fotovoltaica sobre esteiras (tabela de parâmetros)
Dimensões totais | 4700*2200*2800 mm
Vazão martelo hidráulico | 50–110 L/min
Largura sapata | 400 mm
Frequência de impacto | 350–800 BPM
Motor | 4108
Pressão do sistema hidráulico | 25 MPa
Potência do gerador | motor 88 kW
Refrigeração por vento forte | sim
Profundidade de perfuração | 0–6 m
Bomba de óleo | 40/40/32
Diâmetro de perfuração | 80–600 mm
Velocidade de deslocamento | 3 km/h

Dados hidráulicos críticos & impacto

• Alto fluxo do sistema hidráulico (até ~100 L/min indicado) permite maior frequência do martelo e maior força de impacto para penetrar solos compactados e camadas de rocha fraturada.
• Fluxo hidráulico, vazão do martelo e frequência de impacto são fatores determinantes para a velocidade de cravamento e capacidade de penetração.

Precisão & inclinação do mastro

• Precisão de cravamento: tolerância de posicionamento inferior a 2 mm para estruturas fotovoltaicas sensíveis ao alinhamento.
• Inclinação do mastro: ajustável até 15° para corrigir a verticalidade em terrenos inclinados ou irregulares.

Adaptabilidade ao terreno

• Distância ao solo / largura da sapata: 400 mm para melhorar a mobilidade em terrenos acidentados ou moles.
• Profundidade de perfuração: nominal 0–6 m; perfuradora hidráulica integrada disponível para pré‑perfuração até 3 m em cenários específicos.

Aplicações & casos de uso

• Projetada para grandes parques solares em área, instalações Agri‑PV (altura da estaca ajustável para culturas) e projetos Fisheries‑PV com solos moles ou submersos.
• Compatível com múltiplos perfis de estacas (vigas em H, perfis C) para acelerar os cronogramas de instalação e reduzir o custo total de propriedade.

Manutenção & assistibilidade

• Projeto modular que facilita a manutenção no local e a substituição de componentes de desgaste.
• Diagnóstico remoto que encurta os ciclos de resolução de falhas e minimiza o tempo de inatividade.

Características / especificações técnicas

• Nome do produto: Solar Pile Driver Machine
• Marca: YG Machinery
• Produção diária (típica): ~450 estacas/dia
• Consumo de combustível: ~8–10 L/h (intervalo indicado)
• Precisão de cravamento: margem de erro < 2 mm
• Ângulo de inclinação do mastro: até 15°
• Fluxo do sistema hidráulico (indicado): até 100 L/min; vazão martelo hidráulico (esteiras): 50–110 L/min
• Frequência de impacto (esteiras): 350–800 BPM
• Pressão do sistema hidráulico: 25 MPa (esteiras)
• Torque do redutor (versão hidráulica): 13000 N·m
• Referência do motor: 4108
• Potência do gerador (esteiras): motor 88 kW
• Velocidade de deslocamento: 0–3 km/h (hidráulica); 3 km/h (esteiras)
• Intervalo diâmetro de perfuração: 80–500 mm (hidráulica); 80–600 mm (esteiras)
• Profundidade de perfuração (parâmetros do produto): 0–6 m (ambas variantes); perfuradora hidráulica integrada para pré‑perfuração até 3 m em contextos específicos
• Dimensões totais: 4700*2100*2800 mm (hidráulica); 4700*2200*2800 mm (esteiras)
• Largura da sapata / distância ao solo: 400 mm
• Bomba principal (hidráulica): bomba tripla; especificação bomba óleo: 40/40/32
• Refrigeração por vento forte: sim (esteiras)
