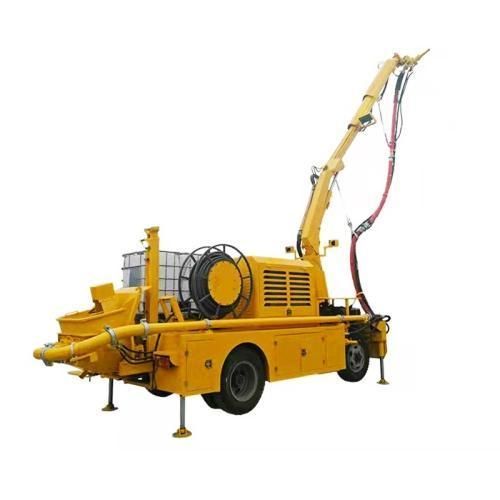

Bomba de concreto móvel YG series

para túnelsubterrâneapara mina subterrânea

Visão geral
Na última década, a construção subterrânea e a estabilização de taludes migraram de sistemas de projeção seca para a tecnologia de concreto projetado úmido. Uma máquina de concreto projetado úmido utiliza concreto pré-misturado para reduzir o rebote, diminuir a poeira em suspensão e melhorar o controlo operacional comparada às unidades secas. As máquinas modernas reúnem chassi estável, bombas hidráulicas de duplo cilindro e dosagem integrada de acelerador para tempos de pega consistentes.

Principais benefícios e características

• Menor rebote: tipicamente reduzido de ~30% (seco) para menos de 10% com projeção úmida
• Redução da geração de poeira, melhorando as condições de trabalho em túneis e espaços confinados
• Sistema integrado de dosagem de acelerador mantém tempos de pega consistentes
• Bombeamento hidráulico de duplo cilindro garante fluxo de concreto suave e manuseio fiável dos agregados
• Adequada para túneis, mineração e projetos de estabilização de taludes
• Opcional braço robótico de pulverização para operação automatizada e de alta segurança (produção robótica típica 20–30 m³/h)

Dicas práticas

• Para túneis de grande altitude ou longa distância, selecione uma bomba com pressão da bomba principal em torno de 15–20 MPa.
• Unidades a diesel são recomendadas para proteção de taludes em exterior, evitando longas extensões de cabos elétricos em terreno acidentado.
• Verifique o ângulo de rotação e o raio de alcance do braço pulverizador para cobrir a maior secção do túnel do seu projeto.
• Assegure que a bomba de acelerador está ligada automaticamente à bomba principal para que as proporções de dosagem permaneçam corretas quando a velocidade da máquina variar.

Resumo de caso
Um empreiteiro de mineração no Chile substituiu equipamentos antigos por uma máquina de concreto projetado úmido equipada com braço de pulverização wireless e dosagem de acelerador ajustada. O rebote reduziu para ~12%, os custos operacionais caíram 22% e os trabalhos de suporte subterrâneo terminaram 15 dias antes do previsto.

Parâmetros da máquina de concreto projetado úmido

• Modelos: YG-3016 | YG-4016
• Comprimento total: 7770 mm | 7880 mm
• Largura total: 2460 mm | 2460 mm
• Altura total: 3180 mm | 3380 mm
• Peso nominal: 14 T | 15 T
• Raio de giro mínimo: 10,8 m | 11,5 m
• Capacidade máxima de subida: ≥40° | ≥40°
• Potência do motor: 85 kW | 103 kW
• Distância entre eixos: 3900 mm | 4100 mm

Parâmetros do braço e estabilizadores

• Altura de pulverização: 16 m | 16 m
• Largura de pulverização: 25 m | 25 m
• Ângulo de elevação do braço principal: 0°–65°
• Ângulo de elevação do braço secundário: -110°–90°
• Ângulo de guinada do braço: 310°
• Rotação axial do bocal: 360°
• Oscilação vertical do bocal: 240°
• Ângulo de varredura do bocal: 360°
• Distância centro de contacto estabilizador dianteiro: 2480 mm
• Distância centro de contacto estabilizador traseiro: 2480 mm
• Distância centro estabilizadores dianteiro-traseiro: 5850 mm

Parâmetros do sistema de bombeamento

• Vazão de concreto: 30 m³/h | 40 m³/h
• Capacidade da tremonha: 0,4 m³
• Pressão de descarga do concreto: 7,5 MPa
• Pressão máxima da bomba de acelerador: 1,8 MPa
• Diâmetro da tubulação de concreto: Φ90 mm
• Diâmetro da saída do bocal: Φ50 mm
• Cilindro de óleo principal: Φ100 mm × Φ70 × 1000
• Cilindro de transporte: Φ180 mm × 1000
• Motor elétrico: 55 kW | 75 kW

Pontos frequentemente perguntados

• Diferença vs unidades secas: unidades secas adicionam água na boquilha, causando mais poeira e rebote; unidades úmidas usam concreto pré-misturado para ligações mais fortes e menos poeira.
• Produção horária: máquinas comerciais de projeção úmida geralmente fornecem 10–40 m³/h dependendo do tamanho dos cilindros e da configuração do canteiro.
• Peças de desgaste principais: bocais de borracha, placas de desgaste, anéis de corte e mangueiras de entrega — mantenha kits de peças de desgaste no local.

Especificações técnicas

• Modelos: YG-3016, YG-4016
• Dimensões (C×L×A): 7770×2460×3180 mm (YG-3016); 7880×2460×3380 mm (YG-4016)
• Peso nominal: 14 T (YG-3016), 15 T (YG-4016)
• Potência do motor: 85 kW (YG-3016), 103 kW (YG-4016)
• Alcance de pulverização: altura 16 m; largura 25 m; rotação do braço 310°; rotação do bocal 360°
• Vazão de bombeamento: 30 m³/h (YG-3016) / 40 m³/h (YG-4016)
• Capacidade da tremonha: 0,4 m³; tubulação de concreto Φ90 mm; bocal Φ50 mm
• Pressão de descarga do concreto: 7,5 MPa; bomba acelerador max 1,8 MPa
• Transmissão & bomba: bombeamento hidráulico de duplo cilindro; cilindro principal Φ100 mm × Φ70 × 1000; cilindro de transporte Φ180 mm × 1000
• Opções motor elétrico: 55 kW / 75 kW
