Balancim com ventosas para chapas metálicas YG-LD series

para placas de vidropara peças planaspara placas de madeira

Visão geral

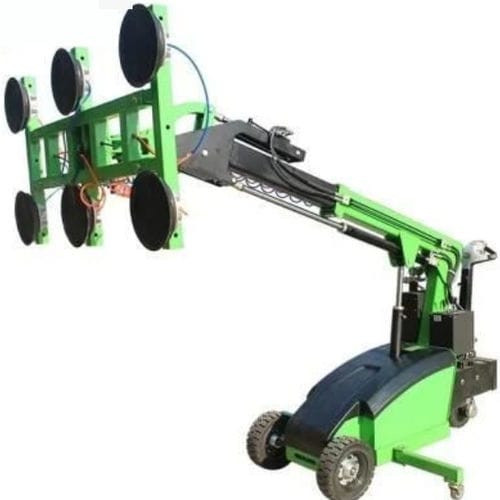

A série YG-LD é um elevador de vidro móvel a vácuo, concebido para manuseio e instalação de vidros, pedras, mármore e fachadas. Estrutura monobloco em liga de alumínio moldada para resistência e proteção contra corrosão. Modelos disponíveis com capacidades de 300 kg a 800 kg, destinados a reduzir mão de obra e aumentar segurança e produtividade no local.

Vantagens técnicas principais

• Sistema de vácuo de duplo circuito com acionamento CC e acumulador de vácuo integrado para manter a sucção em caso de interrupção de energia, assegurando retenção de emergência.
• Ventosas de silicone importadas (Ø300 mm) com forte adesão e resistência ao envelhecimento em condições climáticas variadas.
• Comando de punho inteligente com visor em tempo real da alimentação principal e nível de bateria para o operador.
• Alta manobrabilidade: estrutura de ventosas com rotação de 360° e inclinação lateral de 180°; lança telescópica reforçada para gerir ângulos complexos.

Aplicações / Usos

• Fachadas e curtain walls em altura: manuseio e instalação precisos de grandes vidraças temperadas.
• Manuseio de pedras pesadas: transporte e posicionamento de granito, mármore e outros materiais densos.
• Oficinas industriais: viragem e deslocamento interno de chapas planas (aço, alumínio).
• Acabamentos interiores: deslocamento elétrico e reduzida área ocupada permitem instalar grandes espelhos em espaços confinados.

Parâmetros da máquina
Model Type: YG-LD-300 / YG-LD-400 / YG-LD-500 / YG-LD-600 / YG-LD-800
Load Capacity: 300kg(retract)/150kg(extend) / 400kg(retract)/200kg(extend) / 500kg(retract)/250kg(extend) / 600kg(retract)/300kg(extend) / 800kg(retract)/400kg(extend)
Lifting Height: 3500mm / 3500mm / 3700mm / 3700mm / 4500mm
QTY of Suction Cap: 4pcs / 4pcs / 6pcs / 6pcs / 8pcs
Rubber Suction Cap Diameter: Ø300mm / Ø300mm / Ø300mm / Ø300mm / Ø300mm
Maintenance-free Battery: 2x12V/80AH / 2x12V/100AH / 2x12V/120AH / 2x12V/120AH / 2x12V/120AH
Battery Charger: Smart Charger (all models)
Drive Motor: 24V/1200W (all models)
Lifting Motor: 24V/2000W/6L / 24V/2000W/6L / 24V/2000W/6L / 24V/2000W/6L / 24V/2000W/12L
Chassis L*W: 2660*810mm / 2660*810mm / 2800*810mm / 2800*810mm / 2800*810mm
Driving Wheel: Ø250x80mm / Ø250x80mm / Ø300x100mm / Ø300x100mm / Ø300x125mm
Packing Size (mm): 2560*1030*1700 / 2560*1030*1700 / 2580*1050*1700 / 2580*1050*1700 / 3000*1250*2300
N.W/G.W: 1100/1150kg / 1280/1330kg / 1300/1350kg / 1400/1450kg / 1600/1650kg
Loading Qty: 1x20GP/40GP: 6SETS/12SETS
Movement (Automatic - 4 kinds): 1. Estrutura das ventosas vira 180° eletricamente. 2. Placa de suporte retrai automaticamente. 3. Braço hidráulico eleva eletricamente. 4. Base da máquina desloca-se horizontalmente 100-150 mm.
Movement (Manual - 2 kinds): 1. Rotação manual do suporte de ventosa 90° (opção com acionamento elétrico disponível). 2. Rotação manual do suporte de ventosa 360° (opção com acionamento elétrico disponível).
Usages (summary): Principalmente utilizado para manuseio, deslocamento e instalação de materiais como vidro, mármore, madeira, chapas metálicas, etc.

Especificações técnicas

• Série: YG-LD (modelos: YG-LD-300, YG-LD-400, YG-LD-500, YG-LD-600, YG-LD-800)
• Capacidade por modelo: 300 kg a 800 kg (valores retract/extend indicados)
• Altura de elevação: 3500 mm a 4500 mm dependendo do modelo
• Ventosas: Ø300 mm em silicone com válvulas de controlo de vácuo independentes por ventosa
• Bateria: baterias sem manutenção (chumbo-ácido) com carregador inteligente
• Motor de tração: 24V/1200W; motor de elevação: 24V/2000W (varia por modelo)
• Chassis e rodas: dimensões variam por modelo; embalagens e pesos especificados por modelo
• Modos de movimento: múltiplas funções automáticas e opções de rotação manual (90°/360°)
• Aplicações principais: instalação de fachadas, manuseio de pedras pesadas, movimentação de chapas industriais, trabalhos de instalação interior
