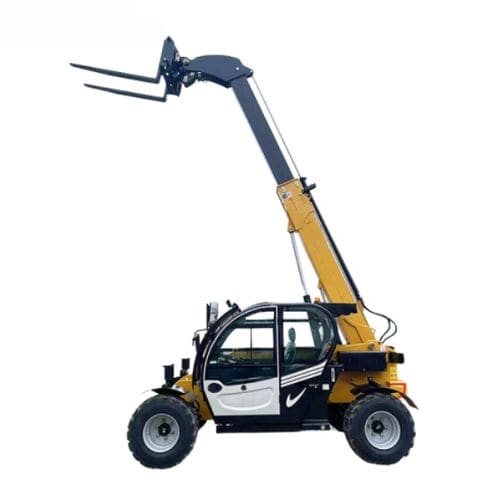

Manipulador telescópico com motor de combustão YG-TS series

a dieselde longo alcancecom raio de giro pequeno

Visão geral
Um manipulador de lança telescópica combina a funcionalidade de garfo com um braço telescópico para executar elevação, manuseio com garfo e trabalhos aéreos em construção e operações agrícolas. Pode alcançar acima de obstáculos e posicionar materiais com precisão, sendo adaptável em canteiros confinados e terrenos agrícolas acidentados.

Parâmetros do manipulador de lança telescópica
Modelos: YG-TS735 | YG-TS1035 | YG-TS1440 | YG-TS1850
Carga nominal: 3500 kg | 3500 kg | 4000 kg | 5000 kg
Altura máxima de elevação: 7000 mm | 10000 mm | 13500 mm | 17550 mm
Alcance máximo: 3600 mm | 5000 mm | 8500 mm | 13080 mm
Força máxima de tração: ≥70 kN (todos os modelos)
Folga mínima ao solo: 350 mm | 420 mm | 420 mm | 420 mm
Dimensões totais (C×L×A): 4650×2150×2300 mm | 5700×2230×2400 mm | 7000×2350×2550 mm | 7500×2430×2550 mm
Entre-eixos: 2850 mm | 3670 mm | 3670 mm | 3670 mm
Pista do eixo: 1750 mm | 1990 mm | 1990 mm | 1990 mm
Raio de viragem (roda exterior): ≤4250 mm | ≤4500 mm | ≤4500 mm | ≤4500 mm
Velocidade máxima de deslocamento: 30 km/h (todos os modelos)
Tipo de direção: tração 4x4; 3 modos de direção: direção dianteira, direção 4 rodas e direção caranguejo
Transmissão: bomba de pistão fechada + motor de deslocamento + caixa de câmbio + eixo de tração (todos os modelos)
Travão de serviço: travão hidráulico de múltiplos discos em banho de óleo (travão a disco) (todos os modelos)
Travão de estacionamento: travagem negativa (todos os modelos)
Peso (com garfos): 8500 kg | 9500 kg | 11500 kg | 13500 kg
Opções de motor (modelo / potência): CUMMINS / Yuchai 76 kW; Yuchai 77,3 kW; Yunnei 92 kW; CUMMINS 4BTA3.9-C125 91 kW

Dica
Se o seu trabalho envolver instalações frequentes de vidro em altura ou manutenção de telhados, o YG-TS1850 (alcance 18 m, capacidade 5 t) oferece um equilíbrio entre alcance e capacidade de carga adequado para essas tarefas.

Por que escolher um manipulador telescópico todo-o-terreno?

• Tração 4x4 e múltiplos modos de direção para manobrar em lama, espaços confinados e terreno irregular
• Alta folga ao solo (até 420 mm) para reduzir o risco de prender em terreno acidentado
• Elevada tração (≥70 kN) para lidar com inclinações íngremes e cargas pesadas em superfícies irregulares

Versatilidade: acessórios e usos
A máquina suporta vários acessórios que permitem a realização de múltiplas tarefas com uma única unidade:

• Caçambas para manuseio de materiais a granel
• Plataformas aéreas para converter a máquina num elevador de pessoal
• Ganchos para elevações verticais em vez de uma pequena grua
• Braços de manipulação para estender o alcance e as opções de manuseio

Estudo de caso: melhoria de eficiência
A implantação de unidades YG-TS1440 numa fazenda melhorou a mobilidade em pastagens lamacentas e permitiu empilhar até 14 m em armazém, aumentando a capacidade de armazenamento e a eficiência operacional tanto no campo quanto no armazenamento.

Especificações

• Modelos disponíveis: YG-TS735, YG-TS1035, YG-TS1440, YG-TS1850
• Intervalo de carga nominal: 3500 kg — 5000 kg
• Altura máxima de elevação: 7,0 m — 17,55 m
• Alcance máximo: 3,6 m — 13,08 m
• Tração: ≥70 kN
• Folga mínima ao solo: 350 mm ou 420 mm dependendo do modelo
• Velocidade máxima: 30 km/h
• Modos de direção: dianteira, caranguejo, 4 rodas (4WD)
• Transmissão: bomba de pistão fechada + motor de deslocamento + caixa de câmbio + eixo de tração
• Travão de serviço: travão hidráulico de múltiplos discos em banho de óleo
• Travão de estacionamento: travagem negativa
• Opções de motor: CUMMINS, Yuchai, Yunnei (potências específicas por modelo)
