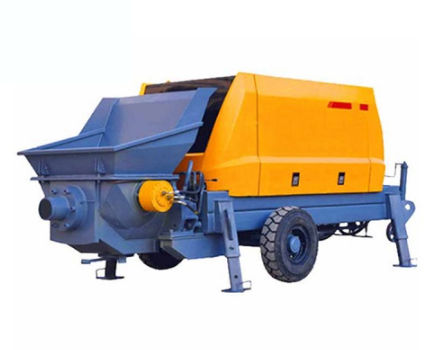

Bomba de concreto móvel YG series

para túnelpara ambiente internopara ambiente externo

Visão geral do produto
Bomba de betão portátil mini projetada para transportar betão por pressão hidráulica. A unidade inclui um corpo de bomba robusto, tubagem de descarga de alta pressão e, em modelos aplicáveis, grupos de bomba duplos para manter operação contínua durante turnos prolongados.

Como funciona
A bomba opera em três fases: sucção, compressão e expulsão, melhorando a eficiência em comparação com trabalho manual em espaços confinados ou interiores. Alguns modelos oferecem controlo remoto sem fios com alcance até 1000 m para operação e posicionamento mais seguros.

Principais vantagens técnicas

• Sistema de controlo inteligente: ajuste contínuo entre alta e baixa pressão para controlo preciso do caudal.
• Alta pressão de descarga: transição optimizada do diâmetro da válvula em S reduz a resistência ao transporte.
• Componentes de qualidade: integração de elementos hidráulicos Kawasaki e componentes eléctricos Siemens quando especificado.
• Lubrificação centralizada automática: reduz o desgaste e prolonga os intervalos de manutenção em cerca de 30%.
• Design portátil: mobilidade mais fácil em estradas rurais e locais interiores comparado com bombas montadas em camião.

Parâmetros (exemplo de modelo único YG-10)
Modelo: YG-10
Potência do motor: 15 kW
Eficiência de trabalho: 6 m³/h
Pressão máxima: 15 MPa
Pressão de trabalho: 10 MPa
Tamanho máximo do agregado: 0,5–1,5 cm
Distância de transporte vertical: 20 m
Distância de transporte horizontal: 50 m
Diâmetro da tubagem: Ø80 mm
Peso total da máquina: 600 kg
Dimensões: 1800 × 700 × 1100 mm

Parâmetros (comparação da série)
Modelos: YG-20, YG-30, YG-40, YG-50
Potência do motor: 22 kW (YG-20), 37 kW (YG-30), 45 kW (YG-40), 55 kW (YG-50)
Pressão máxima de saída: YG-30 26 MPa, YG-40 28 MPa, YG-50 28 MPa
Vazão teórica máxima: YG-30 16–18 m³/h, YG-40 20–22 m³/h, YG-50 35 m³/h
Tamanho máximo do agregado: YG-30 ≤20 mm, YG-40 ≤30 mm, YG-50 ≤40 mm
Distância vertical: YG-20 40 m, YG-30 80 m, YG-40 120 m, YG-50 150 m
Distância horizontal: YG-20 80 m, YG-30 140 m, YG-40 260 m, YG-50 300 m
Diâmetros de tubagem: Ø80 / Ø100 / Ø125 mm conforme o modelo
Peso total da máquina: 1600 kg (YG-20) a 2500 kg (YG-50)
Dimensões: de 3400 × 1200 × 1600 mm a 4200 × 1700 × 1750 mm conforme o modelo

Aplicações

• Construção residencial: moradias unifamiliares, concretagens em coberturas ou pequenas áreas.
• Obras hidráulicas: reparações de pequenas barragens e reforço de canais de irrigação.
• Túneis e minas: operação em espaços muito confinados.
• Vias municipais: reparações de estradas urbanas com mínima interrupção do tráfego.

Extensões do produto
Variações e equipamentos relacionados disponíveis: unidades bomba-misturadora (alimentação, mistura e bombagem integradas) para mistura no local, e bombas sobre lagartas para terrenos difíceis que exigem deslocação autónoma e tração reforçada.

Pontos técnicos frequentes

• O transporte horizontal pode atingir até 300 m dependendo do modelo e das condições do local.
• Com válvulas em S resistentes ao desgaste e anéis de corte, os volumes podem atingir dezenas de milhares de m³ em condições normais.
• O controlo PLC monitoriza a lubrificação e alerta para manutenção; os circuitos eléctricos são desenhados para reparações simples em campo.
• Materiais adequados: betão com agregado fino, cimento espumoso leve, argamassa; tamanho máximo do agregado até 40 mm nos modelos de maior capacidade.

Características / especificações técnicas

• Brand: YG Machinery
• Modelo principal (exemplo na página): YG-10 — Potência do motor 15 kW, Caudal 6 m³/h, Pressão máx. 15 MPa, Horizontal 50 m, Vertical 20 m, Diâmetro de tubo Ø80 mm, Peso 600 kg, Dimensões 1800×700×1100 mm
• Modelos da série: YG-20 / YG-30 / YG-40 / YG-50 com potências 22 kW a 55 kW, caudal até 35 m³/h, alcance vertical até 150 m, alcance horizontal até 300 m
• Componentes principais: hidráulica Kawasaki, peças eléctricas Siemens (quando especificado)
• Características: design de válvula em S, lubrificação centralizada automática, controlo inteligente de pressão, comando remoto sem fios opcional
