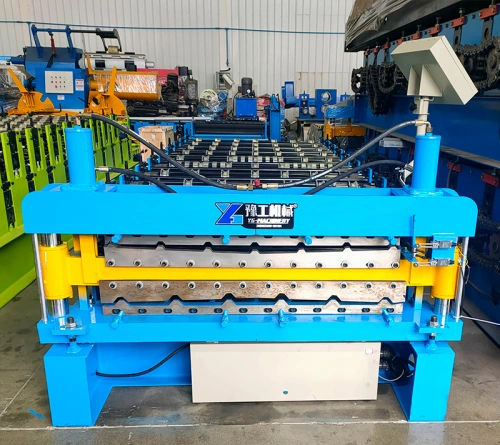

Perfiladeira para painel de parede

para placas de coberturapara perfispara painéis

Visão geral do produto
Escolher uma máquina perfiladora de rolos com boa relação custo-desempenho é crítico para expansão de fábrica ou operações por contrato nos mercados internacionais de construção e conformação de chapas. A qualidade varia entre fornecedores; problemas comuns: desalinhamento da chapa, deformação do eixo dos rolos e superaquecimento hidráulico. Este documento apresenta detalhes técnicos e considerações de compra.

Aplicações

• Sistemas de coberturas e fachadas: Linhas com larguras de alimentação de 914 mm a 1250 mm produzem perfis em aço pré-pintado ou tipo telha para abrigos industriais e residenciais.
• Painéis sanduíche isolantes: Integradas com linhas PU, EPS ou de lã de rocha para fabricar painéis isolantes e retardantes de fogo para paredes e coberturas.
• Vigas e perfis estruturais: Máquinas para purlins CZ e conformadoras de perfis leves produzem purlins de carga e armações internas com tempos de setup rápidos.
• Infraestrutura de transporte: Formadoras de guardrail e máquinas de calhas para barreiras rodoviárias e canais de drenagem de alta capacidade.

Considerações práticas de compra

• Configuração padrão: Verificar se a unidade inclui decoiler automático, painel de controle PLC e mesas de saída.
• Velocidade de conformação e produção: Linhas padrão operam a 0–15 m/min; perfis especializados ou unidades de alta velocidade podem atingir ~20 m/min.
• Tempo de troca: Unidades intercambiáveis automáticas reduzem significativamente os tempos de troca de perfil em comparação com ajustes manuais.
• Compatibilidade do material: Testar amostras de bobinas locais com o fabricante, pois a dureza e o retorno elástico variam conforme a siderurgia.

Parâmetros da máquina perfiladora (conforme tabela de especificações)
Material - Material aplicável: GI (Chapa galvanizada) / PPGI
Espessura do material: 0.12-0.5 mm
Compatibilidade de resistência ao escoamento: 235 / 345 / 550 MPa
Baseframe: Aço tipo H400/450
Material dos rolos: Aço 45#, tratado termicamente HRC58-62
Estações de rolo: 22 passos
Diâmetro do eixo: 80 mm / 75 mm
Dimensões da máquina: 10000 x 2000 x 2000 mm
Peso da máquina: 10000 (especificação do fabricante)
Cor da máquina: Azul (RAL5015) + Laranja (RAL2004) padrão
Velocidade de trabalho/formação: 15 m/min
Dureza do cortador: Tratamento térmico HRC58-62
Tolerância de corte: ±1 mm
Material do cortador: Cr12MoV (Z200C12), projetado para ≥1.000.000 cortes
Operação: Controle por PLC
Transmissão: Engrenagem / Corrente de rolo
Motor principal: 7.5 kW
Motor da bomba para cortador: 3.5 kW
Tensão: 220/380/415/480V - 50/60Hz / 3Ph (a confirmar)
Sistema de controle PLC: Inversor Schneider Electric ou DELTA; Tela táctil: WEINVIEW; Encoder: KOYO ou OMRON
Tensão de controle: 24 V
Opções: Empilhador automático e impressora

Pontos técnicos chave e recomendações

• A largura de alimentação e a espessura da chapa determinam a família de máquinas adequada; chapas pré-pintadas/galvanizadas padrão geralmente 0,2–0,8 mm.
• Para perfis precisos e menor distorção escolha equipamentos com 16–22 estações de rolos e diâmetros de eixo ≥70 mm.
• Preferir rolos em Cr12MoV com superfície temperada (HRC58-62) para maior vida útil; considerar cromagem dura em ambientes costeiros ou de alta umidade.
• Assegurar que a tela táctil do PLC suporte os idiomas necessários para o treinamento dos operadores.
• Confirmar a configuração elétrica completa (tensão e fase) antes da compra.

Especificações técnicas

• Material aplicável: GI / PPGI
• Faixa de espessura: 0.12 - 0.5 mm
• Compatibilidade de resistência: 235 / 345 / 550 MPa
• Baseframe: Aço tipo H400/450
• Material dos rolos: 45# aço, tratado a HRC58-62
• Estações de rolos: 22 passos
• Diâmetro do eixo: 80 mm / 75 mm
• Dimensões da máquina: 10000 x 2000 x 2000 mm
• Peso da máquina: 10000 (conforme especificado)
• Cor: Azul (RAL5015) + Laranja (RAL2004) padrão
• Velocidade de formação: 15 m/min
• Material e vida útil do cortador: Cr12MoV (Z200C12), ≥1.000.000 cortes
• Tolerância de corte: ±1 mm
• Potência motor principal: 7.5 kW; bomba do cortador: 3.5 kW
• Transmissão: Engrenagem / Corrente
• Controle PLC: Inversor Schneider/DELTA, tela WEINVIEW, encoder KOYO/OMRON
• Tensão de controle: 24 V
• Opcional: Empilhador automático e impressora
