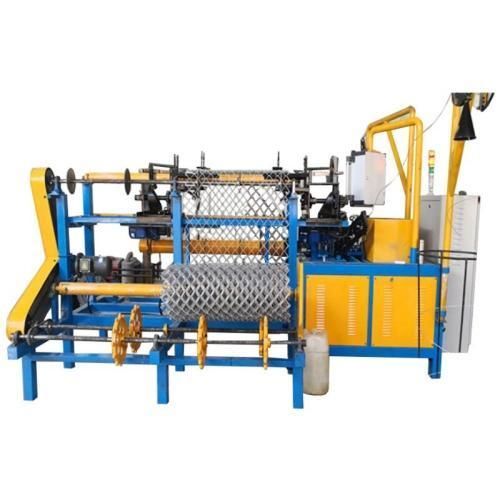

Máquina de tecelagem de telas metálicas YG-20-100

Visão geral do produto
Uma máquina para tela de arame tipo chain link entrelaça automaticamente fios metálicos formando painéis de malha em losango. Unidades modernas utilizam controle PLC com ecrã táctil e acionamentos por servomotor para gerir alimentação em espiral do fio, tecelagem, corte e enrolamento ou torção automática das bordas. As máquinas aceitam fios galvanizados e revestidos em PVC e podem ser configuradas para bordas knuckled, twisted ou apenas knuckle.

Principais capacidades

• Alimentação espiral automática, tecelagem e corte controlados por PLC com ecrã táctil e servodrives.
• Materiais compatíveis: galvanizado a quente, eletro-galvanizado, revestido em PVC, aço revestido de alumínio, aço inoxidável.
• Largura e comprimento da malha ajustáveis; moldes de troca rápida para alternar tamanhos de malha.
• Configurações de alimentação de fio único ou duplo para diferentes taxas de produção e diâmetros de fio.

Resumo de parâmetros

• Modelo: YG-20-100 | YG-25-80
• Diâmetro do fio: 1,6–4 mm | 2–4 mm
• Tamanho da malha: 20–100 mm | 25–100 mm
• Largura da malha: 0,5–4 m
• Velocidade: 70–80 m²/h | 120–180 m²/h
• Comprimento da malha: até 30 m (ajustável)
• Lado da malha: knuckled & twisted, knuckle, ou twisted
• Tamanho da máquina: 4,2×2,2×1,7 m | 6,7×1,43×1,8 m
• Peso: ~2000 kg | ~4200 kg
• Personalização disponível para diâmetro do fio, tamanho da malha, largura e tensão.

Automática completa vs Semi-automática (comparação)

• Taxa de produção: Automática 70–150 m²/h — Semi-automática 20–40 m²/h.
• Trabalhadores necessários: Automática 1 operador — Semi-automática 2–3 trabalhadores.
• Fios compatíveis: Automática: galvanizado, revestido PVC, inox — Semi-automática: galvanizado, aço macio.
• Resíduos de material: Automática: praticamente zero — Semi-automática: maior taxa de sucata.

Como escolher para aplicações industriais

• Segurança comercial e rodoviária: escolha máquinas para fios 2,5–4,5 mm e malhas 50–80 mm; alimentação de fio robusta single ou dual para operação contínua.
• Quadras esportivas e parques públicos: prefira compatibilidade com fio revestido em PVC ou alumínio e larguras maiores de malha (até 4–6 m).
• Mineração e proteção de taludes: selecione compatibilidade com fios galvanizados de grande calibre ou inox para resistir à corrosão em condições extremas.

Operação e manutenção

• Operadores ajustam largura, velocidade e comprimento no ecrã táctil; a familiarização é rápida com tutoriais em vídeo.
• Manutenção diária: remover cavacos metálicos e verificar níveis de óleo nas engrenagens principais.
• Manutenção semanal: verificar tensão das correias de transmissão e lubrificar juntas móveis das lâminas de corte.
• Recomendação: peça moldes de trama espiral extra no pedido inicial; a troca normalmente leva menos de 30 minutos. Execute um rolo de teste com o fio local para ajustar a tensão do servo antes da produção em massa.

Perguntas frequentes

• Que materiais a máquina pode processar? Galvanizado a quente, eletrogalvanizado, revestido em PVC, aço revestido de alumínio e aço inoxidável.
• É difícil operar uma máquina controlada por PLC? A operação é direta via ecrã táctil; a maioria dos operadores adquire competência em poucas horas com os tutoriais.
• Que manutenção é necessária? Limpeza diária de cavacos e verificação de óleo; verificação semanal da tensão das correias e lubrificação das juntas das lâminas.

Especificações técnicas

• Modelos: YG-20-100 e YG-25-80.
• Diâmetros de fio: 1,6–4 mm (YG-20-100); 2–4 mm (YG-25-80).
• Intervalo de tamanho de malha: 20–100 mm (YG-20-100); 25–100 mm (YG-25-80).
• Largura da malha: 0,5–4 m.
• Velocidade: 70–80 m²/h (YG-20-100); 120–180 m²/h (YG-25-80).
• Comprimento máximo de malha: até 30 m (ajustável).
• Opções de lado de malha: knuckled & twisted, knuckle only, ou twisted only.
• Materiais compatíveis: galvanizado, PVC, alumínio, inox.
• Tamanhos de máquina: 4,2×2,2×1,7 m e 6,7×1,43×1,8 m.
• Peso: aprox. 2000 kg e 4200 kg.
• Personalização disponível para diâmetro do fio, tamanho da malha, largura e tensão.
