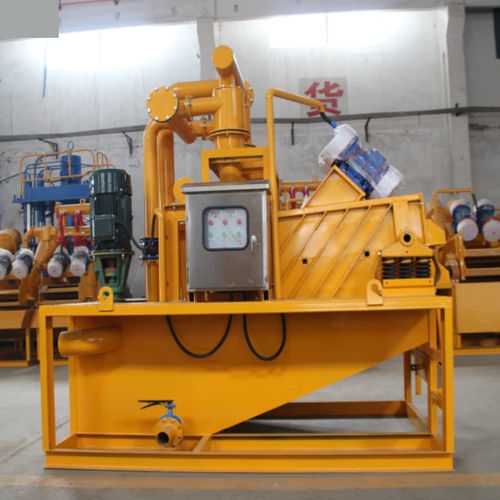

Separador de areia YG series

tipo ciclonepara construção civilpara tratamento de água

Visão geral do produto
A escolha do separador de lamas adequado é crítica para manter a eficiência em obras de estacas, perfuração rotativa e dragagem. Um separador corretamente especificado reduz entupimentos de hidrocyclone, obstrução de telas e desgaste excessivo das bombas de lama.

Orientação de seleção

• Se o slurry contiver altas proporções de areia com baixa aderência de argila → Escolha um Separador de Lamas de Circuito Único (Tipo A). Usa uma bomba de alimentação externa para encaminhar sólidos grosseiros através de uma peneira vibratória de dupla camada e um hidrocyclone para separação sólido-líquido econômica.
• Se o material incluir cascalho grande, lama de alta viscosidade ou areia fina → Atualize para um Separador de Circulação Interna (Tipo B ou C). Bomba de lama integrada em liga de alto cromo que agita e recircula continuamente a lama densa para evitar assentamento e entupimento.
• Se bombeando silte ultrafino ou argila que passa uma malha de 180 μm → Combine a unidade de desarenamento com uma prensa de filtro de lama. Um hidrocyclone separa areia até d50 = 180 μm; é necessária uma prensa de filtro secundária para remover partículas de argila mais finas para reciclagem de água em circuito fechado e descarga quase zero.

Capacidade e orientação de aplicação

• Para bomba de alimentação 7,5–15 kW → unidades 100–150 m³/h (modelos compactos para pequenas perfuratrizes e valas de serviços).
• Para vazões 200–250 m³/h → unidades 200-B ou 250-C de médio porte com bombas internas para manter teor de areia abaixo de 2% em perfurações profundas.
• Para volumes muito grandes (300–400 m³/h+) → plantas 300-C ou 400-C de alta capacidade com grupos multi-hidrocyclone e maior capacidade de motor vibratório para grandes obras de estacas de pontes e microtunelamento.

Considerações do ambiente de trabalho

• Locais urbanos restritos / pilares de pontes no centro da cidade → selecione unidades compactas de desarenamento com bomba vertical e pequena área ocupada (formatos compactos ≲ 2,5 m × 1,5 m).
• Regiões remotas com geologia abrasiva (granito, quartzo) → especifique revestimentos de hidrocyclone em poliuretano (mais grossos) e impelidores de bomba em alto cromo para maior resistência ao desgaste.
• Locais sensíveis ambientalmente → usar sistemas de reciclagem de lamas totalmente fechados e sem vazamentos combinados com equipamentos de extração em circuito fechado para evitar perturbações e derramamentos.

Instalação e mobilidade

• Movimentos frequentes entre locais de estacas de curta duração → escolher unidades montadas em skid <2000 kg com olhais de içamento para transporte fácil por plataforma/empilhador.
• Instalações fixas plurianuais → montar a planta de desarenamento em uma estrutura de aço elevada ou tanque modular para permitir descarga por gravidade e manutenção mais fácil.

Orientação de alimentação de energia

• Rede (380V/50Hz trifásica estável) → usar modelos elétricos padrão (opções de potência total nos parâmetros técnicos).
• Off-grid / locais remotos → combinar o sistema com um gerador diesel dimensionado para pelo menos 1,5× a carga de arranque total dos motores.

Parâmetros do separador de lamas
Model | YG-100A | YG-160B | YG-200B | YG-250A | YG-250B | YG-250C | YG-300C
Capacidade máxima de manuseio de slurry | 100 m³/h | 160 m³/h | 200 m³/h | 250 m³/h | 250 m³/h | 250 m³/h | 300 m³/h
Potência total | 0.5 kW | 17.2 kW | 24.2 kW | 3 kW | 25 kW | 48 kW | 59.4 kW
Motor vibratório | 0.25 kW×2 | 1.1 kW×2 | 1.1 kW×2 | 1.5 kW×2 | 1.5 kW×2 | 1.5 kW×2 | 2.2 kW×2
Peso total da máquina | 550 kg | 1950 kg | 2050 kg | 1350 kg | 2300 kg | 4000 kg | 5500 kg
Teor máximo de umidade no material descarregado | 30% | 30% | 30% | 30% | 30% | 30% | 30%
Teor de areia após purificação | <2% | <2% | <2% | <2% | <2% | <2% | <2%
Tamanho de separação d50 (μm) | 180 | 180 | 180 | 180 | 180 | 180 | 180
Dimensões gerais (C×L×A) | 2.5×0.83×2.1 m | 2.7×1.9×2.6 m | 2.7×1.9×2.6 m | 3.7×1.2×2.4 m | 3.3×2.0×2.3 m | 4.0×2.3×2.7 m | 4×3×3.1 m
Capacidade de triagem de sólidos (t/h) | 10–25 | 16–40 | 20–50 | 25–62.5 | 25–62.5 | 25–62.5 | 30–75

Notas sobre faixas típicas de aquisição e composição do sistema

• Unidades de circuito único de entrada são econômicas quando se conta com uma bomba de alimentação existente (menor desembolso de capital).
• Unidades de circulação interna incluem bombas horizontais integradas e hidrocyclones duplos para ampla versatilidade geológica.
• Para soluções em circuito fechado e descarga quase zero, combine separadores com prensas filtrantes e equipamentos de desaguamento adequados (plantas multiestágio para grandes projetos).

Especificações técnicas

• Família / série de modelos: série YG (modelos incluem YG-100A, YG-160B, YG-200B, YG-250A/B/C, YG-300C).
• Capacidade máxima de manuseio por modelo: 100–300 m³/h (dependendo do modelo).
• Potência instalada total por modelo: varia de 0.5 kW até 59.4 kW.
• Motores vibratórios: normalmente dois motores; exemplos 0.25 kW×2 a 2.2 kW×2 dependendo do modelo.
• Teor típico de sólidos (areia) após purificação: inferior a 2%.
• Capacidade de separação d50: cerca de 180 μm.
• Teor máximo de umidade no material descarregado: até 30%.
• Faixa de capacidade de triagem (seco): aprox. 10–75 t/h dependendo do modelo.
• Pesos típicos das máquinas: 550 kg até 5.500 kg dependendo da configuração.
• Configurações comuns: circuito único (bomba de alimentação externa), circulação interna (bomba de lamas integrada em alto cromo), plantas multi-cyclone de alta capacidade; podem ser acopladas a prensa filtrante para remoção de finos.
• Alimentação recomendada: fornecimento trifásico 380V preferido; sites off-grid exigem geradores dimensionados adequadamente.
