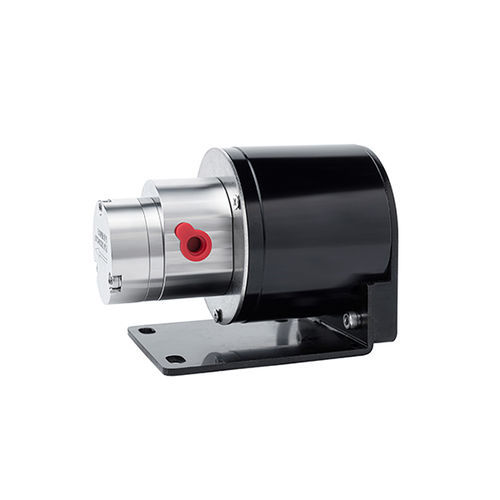

Bomba de engrenagem MPB015

para produtos químicospara tintapara lubrificante

Visão geral do produto
A bomba de engrenagens com acionamento magnético MPB015 com motor BLDC integrado fornece transferência de fluido precisa e sem pulsos, com vazões de até 1,5 L/min e pressão diferencial de até 20 bar. O projeto sem eixo e com acionamento integrado reduz o espaço ocupado e permite instalação em espaços confinados.

Principais características

• Dosagem sem pulsos
  O deslocamento por engrenagens assegura entrega contínua e precisa (precisão servo/stepper ±0,5%).
• Alta capacidade de sucção a vácuo
  Capaz de transporte estável e bombeamento em alta pressão de fluidos de baixa viscosidade.
• Acionamento magnético sem vazamentos
  Acoplamento magnético e O-ring estático isolam o fluido do ambiente externo.
• Motor sem eixo compacto
  Motor integrado reduz o tamanho geral e simplifica a montagem em instalações estreitas.
• Funcionamento com baixo ruído
  Acoplamento magnético e engrenagens helicoidais minimizam contato mecânico, atrito e vibração.
• Vida útil prolongada
  Motor sem escovas e materiais de alto desempenho eliminam escovas de carbono e reduzem desgaste.

Detalhes
A bomba integra o driver brushless na extremidade do motor para operação estável e longa vida útil. As entradas/saídas podem ser configuradas no mesmo lado ou em lados opostos. Opções de material para engrenagem e eixo (engrenagem PEEK com eixo 316L ou eixo cerâmico) e materiais do corpo da bomba (304, 316L, PPS) permitem compatibilidade com fluidos e personalizações.

Especificação do modelo
Modelo: MPB 015 B A A A 24V 70W
Dígitos de configuração: 1 2 3 4 5 6 7 8
1 Série da bomba: MPB (vedação O-ring de borracha)
2 Deslocamento: 015 = 0,35 ml/rev (máx. 1,5 L/min)
3 Corpo da bomba: A=304, B=316L, C=PPS (outras personalizações disponíveis)
4 Engrenagem/eixo: A=engrenagem PEEK + eixo 316L, B=engrenagem PEEK + eixo cerâmico (outras opções)
5 Rosca entrada/saída: A=G1/8, B=G1/4 (outras disponíveis)
6 Tipo de motor: A=BL (brushless DC), B=DC (com escovas), C=SM (stepper), D=SVCA (servo), E=ACIM (3 fases), F=ACIMB (3 fases à prova de explosão), G=BLB (BLDC à prova de explosão)
7 Tensão: 24V
8 Potência: 40W / 70W (esta página: 70W BLDC)

Parâmetros técnicos

• Modelo: MPB015
• Deslocamento: 0,35 ml/rev
• Vazão máxima: até 1,5 L/min
• Pressão diferencial máxima: 20 bar
• Faixa de viscosidade: 0–3000 cps
• Faixa de temperatura do meio: -40℃ a 100℃
• Capacidade de vácuo de entrada: até -0,85 bar
• Faixa de rotação do motor: 200–4500 rpm
• Materiais e conexões configuráveis conforme requisitos da aplicação

Aplicações típicas
Medição, dosagem e transferência de produtos químicos, lubrificantes, revestimentos e fluidos de baixa a média viscosidade em processos industriais; adequado para integração OEM e sistemas que exigem bombeamento compacto e sem vazamentos.
