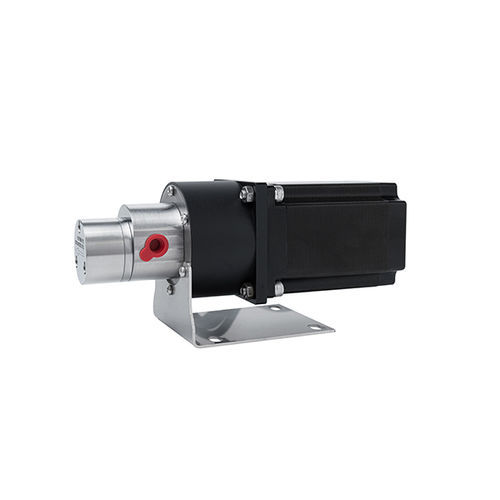

Bomba de engrenagens helicoidais MPC010

para produtos químicospara lubrificantecom motor de passo

Visão geral
A bomba de engrenagens com acionamento magnético micro MPC010 é acionada por um motor de passo 57 e foi projetada para dosagem precisa em baixos fluxos (10–700 ml/min típicos) e pressões dependentes da aplicação (0,5–20 bar). O acionamento magnético e a vedação estática com O‑ring isolam o meio bombeado para evitar vazamentos, permitindo uso com fluidos sensíveis ou perigosos.

Principais características

• Entrega precisa sem pulsos
  Projeto de engrenagens helicoidais e controlo por motor de passo fornecem transporte volumétrico contínuo e altamente repetível com precisão do motor em torno de ±0,5%.
• Forte capacidade de sucção a vácuo
  Capaz de transporte estável e entrega em alta pressão em líquidos de baixa viscosidade, com desempenho de sucção confiável.
• Sem vazamentos
  Acoplamento magnético com isolamento por O‑ring estático garante que o meio bombeado fique separado do ambiente.
• Baixo fluxo, alta precisão
  Deslocamento reduzido por rotação (0.28 ml/rev) e controlo de passos preciso permitem posicionamento e dosagem repetitiva exatos.
• Baixo ruído
  Transmissão de torque magnética evita contato mecânico; o encaixe dos dentes helicoidais reduz atrito, impacto e vibração.

Aplicação / Descrição
A MPC010 é acionada por um motor de passo 57 cujo eixo se acopla ao anel magnético externo do REPM para acionar o conjunto de engrenagens magnéticas. Resposta rápida a arranque/paragem/inversão, mínima acumulação de erro passo a passo e posicionamento fino tornam esta bomba adequada para dosagem de laboratório, sistemas analíticos, dosagem de tinta/químicos, lubrificação em pequena escala e outras aplicações industriais de baixo fluxo e alta precisão.

Especificação do modelo (decodificação do código)
Série da bomba (posição 1): MPC — vedação PTFE
Modelo/Deslocamento (posição 2): 010: 0.28 ml/rev; vazão máxima até 1 L/min
Corpo da bomba (posição 3): A: 304; B: 316L; C: PPS; outros materiais personalizáveis
Engrenagem / Eixo (posição 4): A: engrenagem PEEK + eixo 316L; B: engrenagem PEEK + eixo cerâmico; outras opções disponíveis
Rosca de entrada/saída (posição 5): A: G1/8; B: G1/4; outras roscas disponíveis
Motor (posição 6): C: SM (Stepper Motor)
Tensão (posição 7): 24V
Potência (posição 8): / (não especificada)

Parâmetros técnicos
Modelo: MPC010BAAC24V/
Viscosidade do meio: 0–1000 cP
Temperatura do meio: -40°C a 100°C
Diferença de pressão (exemplo): 3 Bar (varia conforme a versão)
Nível de vácuo de entrada: até -0,85 Bar
Tipo de motor: 57SM (stepper)
Velocidade do motor: 100–800 rpm

Desempenho & Documentação
Curvas de desempenho, diagramas de vazão/pressão e desenhos dimensionais/explodidos são fornecidos na página do produto como imagens para download e folhas de dados.

Especificações técnicas

• Deslocamento: 0.28 ml/rev (MPC010)
• Faixa de vazão recomendada: 10–700 ml/min; vazão máxima do modelo até 1 L/min
• Capacidade de pressão: adequada para 0,5–20 bar dependendo da configuração; variante de exemplo 3 Bar
• Viscosidade máxima do meio: até 1000 cP
• Intervalo de temperatura do meio: -40°C a 100°C
• Capacidade de sucção: até -0,85 Bar
• Motor: motor de passo 57 (57SM), faixa de velocidade 100–800 rpm
• Materiais do corpo da bomba: 304 (A), 316L (B), PPS (C)
• Opções de engrenagem/eixo: engrenagem PEEK com eixo 316L ou eixo cerâmico
• Opções de rosca entrada/saída: G1/8 (A) ou G1/4 (B)
