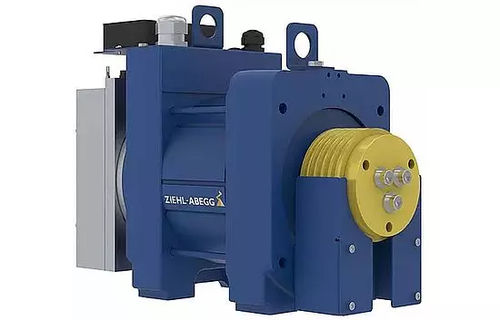

Motor síncrono ZAtopCC400 Vde ímãs permanentes
Guardar nos favoritos
Comparar
Características
- Tipo
- síncrono, CC
- Tensão
- 400 V
- Construção
- de ímãs permanentes, compacto
- Aplicações
- de tração, para elevador
- Diâmetro
MÁX: 640 mm
(25,2 in)MÍN: 120 mm
(4,72 in)
Descrição
Visão geral
Propriedades e características especiais
Aplicações e campos de utilização
Versões do ZAtop (dados-chave por modelo)
SM132/A
SM132/B
SM180
SM190
SM200
SM205
SM210
SM250
SM315
Dados técnicos / especificações
- ZAtop é uma unidade de tração de elevador sem redutor, excitada por ímãs permanentes, projetada para elevadores com polia motriz. Combina dimensões de instalação compactas com tecnologia de motor e controlo adaptada, reduzindo o consumo de energia ao longo do ciclo de vida e a área ocupada em instalações com ou sem casa de máquinas.
Propriedades e características especiais
- Acionamento síncrono sem redutor, excitado por ímãs permanentes, para elevadores do tipo polia motriz
- Construção compacta, adequado a instalações com ou sem casa de máquinas
- Travão com exame de tipo que pode ser integrado em dispositivos de proteção contra excesso de velocidade e movimentos não intencionais
- Elevada eficiência energética e funcionamento com baixo ruído
- Opções disponíveis entre versões: ventilação/libertação mecânica do travão, ventilação forçada para maior tempo de funcionamento, interruptor de proximidade indutivo, várias opções de encoder (EnDat, SSI, BISS C, SinCos)
Aplicações e campos de utilização
- Cargas úteis até 6.500 kg, conforme o modelo
- Velocidades operacionais até 4,0 m/s, conforme o modelo
- Diâmetros de polia motriz de 120 mm a 640 mm
Versões do ZAtop (dados-chave por modelo)
SM132/A
- Carga útil: até 1.050 kg (2:1)
- Velocidade: até 1,6 m/s
- Carga por eixo: até 1.700 kg
- Largura de instalação: 210 mm
- Polia motriz: 120 mm ou 160 mm
- Opcional: ventilação mecânica do travão, interruptor de proximidade indutivo
SM132/B
- Carga útil: até 1.050 kg (2:1)
- Velocidade: até 2,5 m/s
- Carga por eixo: até 2.400 kg
- Largura de instalação: 210 mm
- Polia motriz: 120 mm a 200 mm
- Opcional: ventilação mecânica do travão, interruptor de proximidade indutivo
SM180
- Carga útil: até 1.275 kg (2:1)
- Velocidade: até 1,6 m/s
- Carga por eixo: até 2.500 kg
- Largura de instalação: 256 mm
- Polia motriz: 160 mm a 240 mm
- Opcional: interruptor de proximidade indutivo, libertação mecânica do travão, ventilação forçada para maior tempo de funcionamento
SM190
- Carga útil: até 1.200 kg (2:1)
- Velocidade: até 1,6 m/s
- Carga por eixo: até 2.400 kg
- Largura de instalação: 320 mm
- Polia motriz: 200 mm ou 240 mm
- Opcional: ventilação forçada para maior tempo de funcionamento
SM200
- Carga útil: até 2.000 kg (2:1)
- Velocidade: até 3,0 m/s
- Carga por eixo: até 3.600 kg
- Largura de instalação: 320 mm
- Polias motrizes: 160 mm a 500 mm
- Opcional: ventilação mecânica do travão, ventilação forçada para aumentar o tempo de funcionamento
SM205
- Carga útil: até 1.050 kg (1:1)
- Velocidade: até 2,0 m/s
- Carga por eixo: até 4.800 kg
- Largura de instalação: 345 mm
- Polia motriz: 160 mm ou 200 mm
- Opcional: ventilação mecânica do travão, ventilação forçada, interruptor de proximidade indutivo
SM210
- Carga útil: até 2.500 kg (2:1)
- Velocidade: até 3,0 m/s
- Carga por eixo: até 4.500 kg
- Largura de instalação: 340 mm
- Polia motriz: 240 mm a 520 mm
- Opcional: ventilação mecânica do travão, ventilação forçada, interruptor de proximidade indutivo
SM250
- Variantes de carga útil: 1.800 kg (1:1) / 3.500 kg (2:1) / 6.500 kg (4:1)
- Velocidade: até 4,0 m/s
- Carga por eixo: até 13.000 kg
- Largura de instalação: máx. 794 mm (SM250.100>
- Polia motriz: 320 mm a 640 mm
- Opcional: ventilação mecânica do travão, ventilação forçada, interruptor de proximidade indutivo
SM315
- Carga útil: 5.000 kg (2:1)
- VelocC)
- Carga por eixo: até 13.000 kg
- Largura de instalação: máx. 1.108 mm (SM315.100A)
- Polia motriz: 520 mm ou 640 mm
- Opcional: ventilação mecânica do travão, ventilação forçada, interruptor de proximidade indutivo
Dados técnicos / especificações
- Tipo: motor síncrono sem redutor, excitado por ímãs permanentes para elevadores com polia motriz
- Conceção: compacta, adequado a instalações com ou sem casa de máquinas
- Travão: com exame de tipo, integrável em dispositivos de proteção contra excesso de velocidade e movimentos involuntários
- Encoders compatíveis: EnDat, SSI, BISS C, SinCos
- Opções comuns: ventilação/libertação mecânica do travão, ventilação forçada, interruptor de proximidade indutivo, diversas opções de encoder e ativação do travão
- Envelope de desempenho da série: cargas úteis de ~1.050 kg até 6.500 kg, velocidades até 4,0 m/s, diâmetros de polia 120–640 mm
