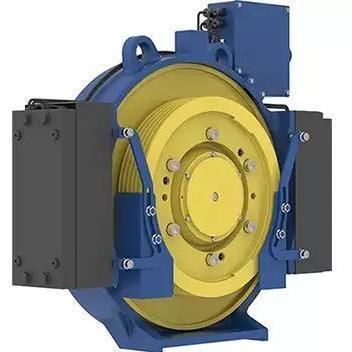

Motor síncrono ZAdisc

400 Vcom freiode tração

Apresentação
A máquina de elevador ZAdisc substitui a máquina original numa base 1:1. A polia motriz está preparada para o cabo existente. Ao utilizar o elemento de fixação e a braçadeira existentes, não é necessário modificar significativamente os trilhos de orientação. O design muito plano do ZAdisc permite otimizar as dimensões do poço. O conceito de modernização RETROFITBLUE em duas etapas possibilita a transição de peças sobressalentes originais para componentes ZIEHL-ABEGG disponíveis no mercado livre. A instalação do inversor ZAdyn4CS (etapa 1) e a substituição da antiga máquina de elevador por um ZAdisc (etapa 2) criam um sistema de elevador moderno com desempenho e conforto de marcha claramente melhorados.

Características e particularidades
Transmissão sem engrenagens, síncrona de excitação permanente, para elevadores com cabo e polia motriz sem casa de máquinas. Design compacto e montagem do acionamento nos trilhos de guia que permitem dimensões ótimas do poço. O travão homologado pode servir como elemento de proteção para impedir uma velocidade excessiva na subida e evitar o movimento involuntário da cabina.

Aplicações e domínios

• Cargas úteis até 1.125 kg
• Velocidades até 2,5 m/s
• Diâmetros de polia motriz: 400 mm e 480 mm
• Modernização e nova instalação de sistemas com motores de rotor em disco

Versões do ZAdisc
SL506

• Carga útil: até 675 kg (2:1)
• Velocidade: até 1,6 m/s
• Carga por eixo: até 1.800 kg
• Polia motriz: 400 mm
• Profundidade de instalação < 200 mm
• Sensores de proximidade indutivos (opcional)
• Suporte de montagem

SL510

• Carga útil: até 1.125 kg (2:1)
• Velocidade: até 2,5 m/s
• Carga por eixo: até 2.400 kg
• Polia motriz: 480 mm
• Profundidade de instalação < 200 mm
• Sensores de proximidade indutivos (opcional)
• Suporte de montagem

Características / especificações técnicas

• Tipo de acionamento: motor síncrono sem engrenagens com excitação permanente
• Substituição 1:1 das máquinas originais; polia preparada para o cabo existente
• Profundidade de instalação compacta: < 200 mm
• Polias motrizes disponíveis: 400 mm (SL506) e 480 mm (SL510)
• Cargas úteis: SL506 até 675 kg (2:1), SL510 até 1.125 kg (2:1)
• Velocidades nominais: SL506 até 1,6 m/s, SL510 até 2,5 m/s
• Cargas por eixo: SL506 até 1.800 kg, SL510 até 2.400 kg
• Opções: sensores de proximidade indutivos, suportes de montagem
• Compatibilidade de modernização: conceito RETROFITBLUE e integração dos inversores ZAdyn4C / ZAdyn4CS
• Travão homologado utilizável como elemento de proteção
