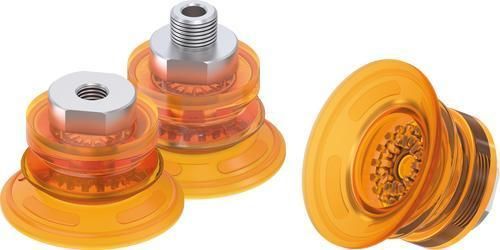

Visão geral
- Geometria ideal
- Para chapas metálicas finas, oleosas e curvadas e painéis de carroçaria
- Estrutura perfilada na parte inferior da ventosa para aumentar o atrito entre a peça de trabalho e a ventosa
- Compensação de altura e função de amortecimento com 1,5 dobras
- Áreas de aplicação
- Automóvel
- Vidro
- Madeira e materiais compósitos
- Metal
Variantes do produto - Tamanho de instalação: ZBF25
N.º de encomenda | Diâmetro | Material | Dureza Shore | Cor | Rosca de fixação
ZBF25-N | 25 [mm] | NBR | 60 | Azul | (sem rosca especificada)
ZBF25-N-14F | 25 [mm] | NBR | 60 | Azul | G1/4" interna
ZBF25-N-14M | 25 [mm] | NBR | 60 | Azul | G1/4" externa
ZBF25-N-18F | 25 [mm] | NBR | 60 | Azul | G1/8" interna
ZBF25-N-M10M | 25 [mm] | NBR | 60 | Azul | M10 externa
ZBF25-PU | 25 [mm] | Poliuretano | 60 | Laranja translúcido | (sem rosca especificada)
ZBF25-PU-14F | 25 [mm] | Poliuretano | 60 | Laranja translúcido | G1/4" interna
ZBF25-PU-14M | 25 [mm] | Poliuretano | 60 | Laranja translúcido | G1/4" exterior
ZBF25-PU-18F | 25 [mm] | Poliuretano | 60 | Laranja translúcido | G1/8" interna
ZBF25-PU-M10M | 25 [mm] | Poliuretano | 60 | Laranja translúcido | M10 externa
ZBF25-S-14F | 25 [mm] | Silicone | 55 | Vermelho | G1/4" interno
ZBF25-S-14M | 25 [mm] | Silicone | 55 | Vermelho | G1/4" externo
ZBF25-S-18F | 25 [mm] | Silicone | 55 | Vermelho | G1/8" interna
ZBF25-S-M10M | 25 [mm] | Silicone | 55 | Vermelho | M10 externa
Variantes do produto - Tamanho de instalação: ZBF30
N.º de encomenda | Diâmetro | Material | Dureza Shore | Cor | Rosca de fixação
ZBF30-N | 30 [mm] | NBR | 60 | Azul | (sem rosca especificada)
ZBF30-N-14F | 30 [mm] | NBR | 60 | Azul | G1/4" interna
ZBF30-N-14M | 30 [mm] | NBR | 60 | Azul | G1/4" externa
ZBF30-N-18F | 30 [mm] | NBR | 60 | Azul | G1/8" interna
ZBF30-N-M10M | 30 [mm] | NBR | 60 | Azul | M10 externa
ZBF30-PU | 30 [mm] | Poliuretano | 60 | Laranja translúcido | (sem rosca especificada)
ZBF30-PU-14F | 30 [mm] | Poliuretano | 60 | Laranja translúcido | G1/4" interna
ZBF30-PU-14M | 30 [mm] | Poliuretano | 60 | Laranja translúcido | G1/4" exterior
ZBF30-PU-18F | 30 [mm] | Poliuretano | 60 | Laranja translúcido | G1/8" interna
ZBF30-PU-M10M | 30 [mm] | Poliuretano | 60 | Laranja translúcido | M10 externa
ZBF30-S-14F | 30 [mm] | Silicone | 55 | Vermelho | G1/4" interno
ZBF30-S-14M | 30 [mm] | Silicone | 55 | Vermelho | G1/4" externo
ZBF30-S-18F | 30 [mm] | Silicone | 55 | Vermelho | G1/8" interna
ZBF30-S-M10M | 30 [mm] | Silicone | 55 | Vermelho | M10 externa
Variantes do produto - Tamanho de instalação: ZBF40
N.º de encomenda | Diâmetro | Material | Dureza Shore | Cor | Rosca de fixação
ZBF40-N | 40 [mm] | NBR | 60 | Azul | (sem rosca especificada)
ZBF40-N-14F | 40 [mm] | NBR | 60 | Azul | G1/4" interna
ZBF40-N-14M | 40 [mm] | NBR | 60 | Azul | G1/4" externa
ZBF40-N-18F | 40 [mm] | NBR | 60 | Azul | G1/8" interna
ZBF40-N-M10M | 40 [mm] | NBR | 60 | Azul | M10 externa
ZBF40-PU | 40 [mm] | Poliuretano | 60 | Laranja translúcido | (sem rosca especificada)
ZBF40-PU-14F | 40 [mm] | Poliuretano | 60 | Laranja translúcido | G1/4" interna
ZBF40-PU-14M | 40 [mm] | Poliuretano | 60 | Laranja translúcido | G1/4" exterior
ZBF40-PU-18F | 40 [mm] | Poliuretano | 60 | Laranja translúcido | G1/8" interna
ZBF40-PU-M10M | 40 [mm] | Poliuretano | 60 | Laranja translúcido | M10 externa
ZBF40-S-14F | 40 [mm] | Silicone | 55 | Vermelho | G1/4" interno
ZBF40-S-14M | 40 [mm] | Silicone | 55 | Vermelho | G1/4" externo
ZBF40-S-18F | 40 [mm] | Silicone | 55 | Vermelho | G1/8" interna
ZBF40-S-M10M | 40 [mm] | Silicone | 55 | Vermelho | M10 externa
Variantes do produto - Tamanho de instalação: ZBF50
N.º de encomenda | Diâmetro | Material | Dureza Shore | Cor | Rosca de fixação
ZBF50-N | 50 [mm] | NBR | 60 | Azul | (sem rosca especificada)
ZBF50-N-14F | 50 [mm] | NBR | 60 | Azul | G1/4" interna
ZBF50-N-14M | 50 [mm] | NBR | 60 | Azul | G1/4" externa
ZBF50-N-18F | 50 [mm] | NBR | 60 | Azul | G1/8" interna
ZBF50-N-38F | 50 [mm] | NBR | 60 | Azul | G3/8" interna
ZBF50-N-38M | 50 [mm] | NBR | 60 | Azul | G3/8" exterior
ZBF50-N-M10M | 50 [mm] | NBR | 60 | Azul | M10 exterior
ZBF50-PU | 50 [mm] | Poliuretano | 60 | Laranja translúcido | (sem rosca especificada)
ZBF50-PU-14F | 50 [mm] | Poliuretano | 60 | Laranja translúcido | G1/4" interna
ZBF50-PU-14M | 50 [mm] | Poliuretano | 60 | Laranja translúcido | G1/4" exterior
ZBF50-PU-18F | 50 [mm] | Poliuretano | 60 | Laranja translúcido | G1/8" interior
ZBF50-PU-18M | 50 [mm] | Poliuretano | 60 | Laranja translúcido | G1/8" exterior
ZBF50-PU-38F | 50 [mm] | Poliuretano | 60 | Laranja translúcido | G3/8" interno
ZBF50-PU-38M | 50 [mm] | Poliuretano | 60 | Laranja translúcido | G3/8" externo
ZBF50-PU-M10M | 50 [mm] | Poliuretano | 60 | Laranja translúcido | M10 exterior
ZBF50-S | 50 [mm] | Silicone | 55 | Vermelho | (sem rosca especificada)
ZBF50-S-14F | 50 [mm] | Silicone | 55 | Vermelho | G1/4" interna
ZBF50-S-14M | 50 [mm] | Silicone | 55 | Vermelho | G1/4" externa
ZBF50-S-18F | 50 [mm] | Silicone | 55 | Vermelho | G1/8" interna
ZBF50-S-18M | 50 [mm] | Silicone | 55 | Vermelho | G1/8" externa
ZBF50-S-38F | 50 [mm] | Silicone | 55 | Vermelho | G3/8" interno
ZBF50-S-38M | 50 [mm] | Silicone | 55 | Vermelho | G3/8" externo
ZBF50-S-M10M | 50 [mm] | Silicone | 55 | Vermelho | M10 exterior
Variantes do produto - Tamanho de instalação: ZBF60
N.º de encomenda | Diâmetro | Material | Dureza Shore | Cor | Rosca de fixação
ZBF60-N | 60 [mm] | NBR | 60 | Azul | (sem rosca especificada)
ZBF60-N-12F | 60 [mm] | NBR | 60 | Azul | G1/2" interna
ZBF60-N-14F | 60 [mm] | NBR | 60 | Azul | G1/4" interna
ZBF60-N-14M | 60 [mm] | NBR | 60 | Azul | G1/4" externa
ZBF60-N-18F | 60 [mm] | NBR | 60 | Azul | G1/8" interna
ZBF60-N-18M | 60 [mm] | NBR | 60 | Azul | G1/8" externa
ZBF60-N-38F | 60 [mm] | NBR | 60 | Azul | G3/8" interna
ZBF60-N-38M | 60 [mm] | NBR | 60 | Azul | G3/8" externa
ZBF60-N-M10M | 60 [mm] | NBR | 60 | Azul | M10 exterior
ZBF60-PU | 60 [mm] | Poliuretano | 60 | Laranja translúcido | (sem rosca especificada)
ZBF60-PU-12F | 60 [mm] | Poliuretano | 60 | Laranja translúcido | G1/2" interna
ZBF60-PU-14F | 60 [mm] | Poliuretano | 60 | Laranja translúcido | G1/4" interna
ZBF60-PU-14M | 60 [mm] | Poliuretano | 60 | Laranja translúcido | G1/4" externa
ZBF60-PU-18F | 60 [mm] | Poliuretano | 60 | Laranja translúcido | G1/8" interno
ZBF60-PU-18M | 60 [mm] | Poliuretano | 60 | Laranja translúcido | G1/8" externo
ZBF60-PU-38F | 60 [mm] | Poliuretano | 60 | Laranja translúcido | G3/8" interno
ZBF60-PU-38M | 60 [mm] | Poliuretano | 60 | Laranja translúcido | G3/8" exterior
ZBF60-PU-M10M | 60 [mm] | Poliuretano | 60 | Laranja translúcido | M10 exterior
ZBF60-S | 60 [mm] | Silicone | 55 | Vermelho | (sem rosca especificada)
ZBF60-S-12F | 60 [mm] | Silicone | 55 | Vermelho | G1/2" interna
ZBF60-S-14F | 60 [mm] | Silicone | 55 | Vermelho | G1/4" interna
ZBF60-S-14M | 60 [mm] | Silicone | 55 | Vermelho | G1/4" exterior
ZBF60-S-18F | 60 [mm] | Silicone | 55 | Vermelho | G1/8" interior
ZBF60-S-18M | 60 [mm] | Silicone | 55 | Vermelho | G1/8" exterior
ZBF60-S-38F | 60 [mm] | Silicone | 55 | Vermelho | G3/8" interior
ZBF60-S-38M | 60 [mm] | Silicone | 55 | Vermelho | G3/8" exterior
ZBF60-S-M10M | 60 [mm] | Silicone | 55 | Vermelho | M10 exterior
características / especificações técnicas
- Nome da série: Série ZBF
- Função: Ventosa com fole e perfil na parte inferior para maior atrito, compensação de altura e amortecimento (1,5 dobras)
- Materiais disponíveis: NBR (borracha de nitrilo), poliuretano (PU), silicone
- Diâmetros disponíveis: 25 mm, 30 mm, 40 mm, 50 mm, 60 mm
- Opções de dureza Shore: 55 (silicone), 60 (NBR / PU)
- Cores: azul (NBR), laranja translúcido (PU), vermelho (silicone)
- Opções de rosca de fixação: várias (exemplos: G1/8", G1/4" interna/externa, G3/8" interna/externa, G1/2" interna, M10 externa) dependendo da variante
- Áreas de aplicação previstas: Automóvel, Vidro, Madeira e materiais compósitos, Metal
