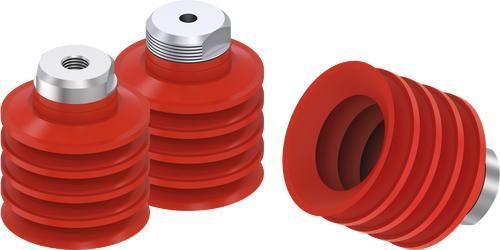

Ventosa de fole ZBL series

em siliconeem NBR60 Shore A

Visão geral

• Geometria ótima

  • Para a manipulação de peças de trabalho flexíveis
  • Compensação de altura e função de amortecimento com até 4,5 dobras
• Áreas de aplicação

  • Embalagem
  • Bens de consumo
  • Intralogística

Tamanho de instalação: ZBL10
N.º de encomenda | Diâmetro | Material | Dureza Shore | Cor | Roscagem de fixação
ZBL10-N | 10 mm | NBR | 60 | Preto | —
ZBL10-N-M5M | 10 mm | NBR | 60 | Preto | M5 externo
ZBL10-S | 10 mm | Silicone | 55 | Vermelho | —
ZBL10-WS | 10 mm | Silicone alimento | 55 | Branco translúcido | —

Tamanho de instalação: ZBL15
N.º de encomenda | Diâmetro | Material | Dureza Shore | Cor | Roscagem de fixação
ZBL15-N | 15 mm | NBR | 60 | Preto | —
ZBL15-N-M5M | 15 mm | NBR | 60 | Preto | M5 externo
ZBL15-S | 15 mm | Silicone | 55 | Vermelho | —
ZBL15-WS | 15 mm | Silicone alimento | 55 | Branco translúcido | —

Tamanho de instalação: ZBL20
N.º de encomenda | Diâmetro | Material | Dureza Shore | Cor | Roscagem de fixação
ZBL20-N | 20 mm | NBR | 60 | Preto | —
ZBL20-N-18F | 20 mm | NBR | 60 | Preto | G1/8" interno
ZBL20-N-M5F18M | 20 mm | NBR | 60 | Preto | M5 interno - G1/8" externo
ZBL20-S | 20 mm | Silicone | 55 | Vermelho | —
ZBL20-WS | 20 mm | Silicone alimento | 55 | Branco translúcido | —

Tamanho de instalação: ZBL30
N.º de encomenda | Diâmetro | Material | Dureza Shore | Cor | Roscagem de fixação
ZBL30-N | 30 mm | NBR | 60 | Preto | —
ZBL30-N-14M | 30 mm | NBR | 60 | Preto | G1/4" externo
ZBL30-N-18F | 30 mm | NBR | 60 | Preto | G1/8" interno
ZBL30-S | 30 mm | Silicone | 55 | Vermelho | —
ZBL30-WS | 30 mm | Silicone alimento | 55 | Branco translúcido | —

Tamanho de instalação: ZBL35
N.º de encomenda | Diâmetro | Material | Dureza Shore | Cor | Roscagem de fixação
ZBL35M-N | 35 mm | NBR | 60 | Preto | —
ZBL35M-S | 35 mm | Silicone | 55 | Vermelho | —
ZBL35M-WS | 35 mm | Silicone alimento | 55 | Branco translúcido | —

Tamanho de instalação: ZBL40
N.º de encomenda | Diâmetro | Material | Dureza Shore | Cor | Roscagem de fixação
ZBL40-N / ZBL40B-N | 40 mm | NBR | 60 | Preto | —
ZBL40-N-14M | 40 mm | NBR | 60 | Preto | G1/4" externo
ZBL40-S / ZBL40B-S | 40 mm | Silicone | 55 | Vermelho | —
ZBL40-WS | 40 mm | Silicone alimento | 55 | Branco translúcido | —

Tamanho de instalação: ZBL50
N.º de encomenda | Diâmetro | Material | Dureza Shore | Cor | Roscagem de fixação
ZBL50-N | 50 mm | NBR | 60 | Preto | —
ZBL50-N-14M | 50 mm | NBR | 60 | Preto | G1/4" externo
ZBL50-N-18F | 50 mm | NBR | 60 | Preto | G1/8" interno
ZBL50-S | 50 mm | Silicone | 55 | Vermelho | —
ZBL50-WS | 50 mm | Silicone alimento | 55 | Branco translúcido | —

Notas sobre a notação de variantes

• Sufixos indicam material e variantes de rosca/conexão: -N = NBR, -S = Silicone, -WS = Silicone alimento.
• Opções de rosca: M5 (int./ext.), G1/8" (int./ext.), G1/4" ext., G3/8" ext. e combinações (ex.: M5 interno - G1/8" externo).

Especificações técnicas / dados principais

• Série: ZBL (ventosa de foles)
• Tipo de produto: ventosa de foles para peças flexíveis
• Funções principais: compensação de altura e amortecimento (até 4,5 dobras)
• Aplicações típicas: embalagem, bens de consumo, intralogística
• Tamanhos disponíveis: ZBL10, ZBL15, ZBL20, ZBL30, ZBL35, ZBL40, ZBL50
• Diâmetros: 10, 15, 20, 30, 35, 40, 50 mm
• Materiais: NBR, Silicone, Silicone alimentício
• Dureza Shore: 55, 60
• Cores: preto (NBR), vermelho (Silicone), branco translúcido (Silicone alimentício)
