Máquina de ensaio de compressão AllroundLine

de tensãode vida útilde flexão

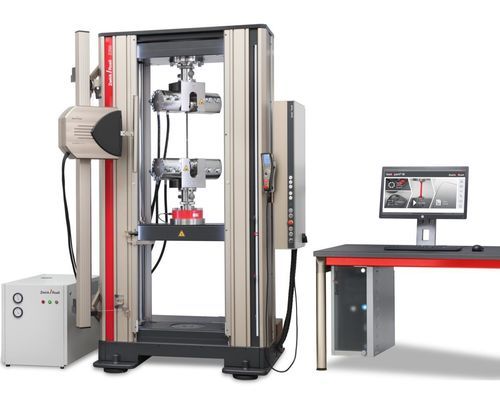

Visão geral A AllroundLine é uma máquina de teste universal personalizável e altamente versátil, adequada para aplicações em todos os sectores. Está disponível como máquina de teste de chão (modelos Z100, Z150, Z250) e como máquina de teste de mesa (modelos Z005, Z010, Z020, Z030, Z050, Z100, Z150). Um conceito de funcionamento comprovado, combinado com um design flexível e modular da estrutura de carga, faz da AllroundLine a solução ideal para aplicações de ensaio exigentes, seja para controlo de qualidade ou para projectos de investigação. Destaques

• Seleção de 39 tipos diferentes de máquinas padrão para o processamento ideal de tarefas de teste
• Disponível como máquinas de teste de chão e de mesa
• Design modular para máxima flexibilidade e opções de expansão
• Valiosa seleção de acessórios coordenados
• Conceito de múltiplas áreas reduz os custos operacionais e de aquisição quando muitos testes diferentes devem ser realizados

Propriedades do produto

• Sectores de atividade: Universal
• Carga de ensaio: 5 kN - 250 kN
• Tipo de ensaio:
  • Teste de tração
  • Teste de compressão
  • Teste de flexão
  • Testes cíclicos
• Aplicações: Aplicações de ensaio universais numa gama de forças médias

Máquina de ensaio de chão vs. máquina de ensaio de mesa

• Máquinas de ensaio de mesa: Utilizadas para quase todos os ensaios em que ocorre um alongamento baixo a médio do provete. Uma ou, opcionalmente, duas áreas de teste estão disponíveis. Podem ser equipadas para aplicações além da temperatura ambiente com câmaras de temperatura.
• Máquinas de teste de chão: Utilizadas principalmente para testes com forças mais elevadas, para materiais com grandes deformações (por exemplo, borracha), para integração de câmaras de temperatura ou ambientais maiores, ou para testar componentes muito grandes. Estão disponíveis uma ou, opcionalmente, duas áreas de teste.

Vantagens e caraterísticas

• Conveniência de operação ideal: ergonomia, configuração ajustável, cruzetas ajustáveis, unidades de amortecimento de nivelamento, opções amigáveis para cadeiras de rodas em máquinas de mesa
• Alta rigidez e orientação precisa da cruzeta: perfil oco flexivelmente rígido com cilindro-guia, guias longas, inclinação reduzida da cruzeta sob carga
• Modularidade mecânica: extensível com uma vasta gama de dispositivos de ensaio e garras de espécimes; sistema de encaixe e ranhura em T sem folga; várias opções de montagem da cruzeta
• Segurança integrada de acordo com a Diretiva Máquinas da CE; dispositivo de segurança em conformidade com a CE desenvolvido de acordo com a EN14119 e a EN14120; conformidade documentada com a Declaração de Conformidade da CE
• Preparado para mudanças na tecnologia futura: design modular, eletrónica atualizável (testControl II) e compatibilidade com o futuro software ZwickRoell; peças sobresselentes disponíveis durante um período mínimo de 10 anos
• Opção de duas áreas de teste: realizar testes diferentes sem mudar de ferramentas; resultados reproduzíveis; ambos os ambientes de teste podem ser operados com uma célula de carga
• Área de teste lateral: até três áreas em uma máquina de teste; altura de operação ergonomicamente ajustável; economia de espaço e adequado para alto rendimento de amostras com o construtor de configuração do sistema
• Design moderno de estrutura de carga: perfil oco patenteado com rigidez à flexão com cilindro-guia e ranhuras em T para montagem flexível
• Testes altamente precisos à temperatura: integração com câmaras de temperatura e componentes internos coordenados (extensômetro, software de teste)

Visão geral técnica

• Velocidades da cruzeta/teste dependendo do tipo: de 0,00005 mm/min até 3000 mm/min (dependente do modelo). Velocidade da máquina de teste independente da carga de teste.
• Alta faixa de velocidade de teste utilizável sem restrição. Cargas de teste de até 110% da carga nominal da máquina permitida para compensar combinações pesadas de dispositivos e acessórios.
• Disponível para cargas de teste de até 250 kN e com alturas de área de teste de 1030 mm a 2560 mm.
• Pode ser operado com PCs comerciais padrão ou laptops; não são necessárias placas de expansão especiais.
• Dispositivo de segurança compatível com CE disponível; a tecnologia de segurança e os componentes industriais estão em conformidade com a IEC 60947 e a Diretiva de Máquinas da CE.

Propriedades de acordo com a gama de forças (tabelas) Máquina de ensaio de chão (seleção) Tipo | Carga de ensaio Fmax [kN] | Velocidade da cruzeta vmin ... vmax [mm/min] | Velocidade de retorno da cruzeta, máx. [Potência de acionamento | Consumo de energia (carga total) aprox. [kVA] | Item No. Z100 SN | 100 | 0,00005 ... 1000 | 1500 | (potência de acionamento não indicada) | 6 kVA | 1035012 Z100 SW | 100 | 0,00005 ... 1000 | 1500 | | 6 kVA | 1035013 Z100 SH | 100 | 0,00005 ... 1000 | 1500 | | 6 kVA | 1035014 Z150 SN | 150 | 0.00005 ... 900 | 1500 | 4000 W (potência de acionamento) | 6 kVA | 1035017 Z150 SW | 150 | 0.00005 ... 900 | 1500 | 4000 W | 6 kVA | 1035020 Z250 SN | 250 | 0.00005 ... 600 | 1000 | | 6 kVA | 1031325 Z250 SW | 250 | 0.00005 ... 600 | 1000 | | 6 kVA | 1035023 Z250 SR | 250 | 0.00005 ... 600 | 1000 | | 6 kVA | 1035022 Z250 SH | 250 | 0.00005 ... 600 | 1000 | | 6 kVA | 1035024 Z250 SE | 250 | 0.00005 ... 600 | 1000 | | 6 kVA | 1032996 Z250 SNS | 250 | 0.00005 ... 600 | 1000 | | 6 kVA | 1035025 Máquina de ensaio de mesa (seleção) Tipo | Carga de ensaio Fmax [kN] | Velocidade da cruzeta vmin ... vmax [mm/min] | Velocidade de retorno da cruzeta, máx. [Potência de acionamento [W] | Consumo de energia (carga total), aprox. [kVA] | Item No. Z005 TN | 5 | 0.0005 ... 3000 | 3000 | 500 W | 2 kVA | 1004473 Z005 TNW | 5 | 0,0005 ... 3000 | 3000 | 500 W | 2 kVA | 1004475 Z005 TH | 5 | 0,0005 ... 3000 | 3000 | 500 W | 2 kVA | 1004476 Z005 THW | 5 | 0.0005 ... 3000 | 3000 | 500 W | 2 kVA | 1004477 Z005 TE | 5 | 0,0005 ... 3000 | 3000 | 500 W | 2 kVA | 1004478 Z010 TN | 10 | 0.0005 ... 2000 | 3000 | 500 W | 2 kVA | 1004479 Z010 TNW | 10 | 0.0005 ... 2000 | 3000 | 500 W | 2 kVA | 1004480 Z010 TH | 10 | 0,0005 ... 2000 | 3000 | 500 W | 2 kVA | 1004481 Z010 THW | 10 | 0.0005 ... 2000 | 3000 | 500 W | 2 kVA | 1004482 Z010 TE | 10 | 0,0005 ... 2000 | 3000 | 500 W | 2 kVA | 1004483 Z010 TEW | 10 | 0,0005 ... 2000 | 3000 | 500 W | 2 kVA | 1004484 Z020 TN | 20 | 0,0005 ... 1000 | 1500 | 500 W | 2,3 kVA | 1004485 Z020 TNW | 20 | 0,0005 ... 1000 | 1500 | 500 W | 2,3 kVA | 1004486 Z020 TH | 20 | 0.0005 ... 1000 | 1500 | 500 W | 2.3 kVA | 1004487 Z020 THW | 20 | 0.0005 ... 1000 | 1500 | 500 W | 2.3 kVA | 1004488 Z020 TE | 20 | 0,0005 ... 1000 | 1500 | 500 W | 2,3 kVA | 1004489 Z020 TEW | 20 | 0.0005 ... 1000 | 1500 | 500 W | 2.3 kVA | 1004490 Z030 TH | 30 | 0,0005 ... 1000 | 1500 | 1000 W | 2,3 kVA | 1004491 Z030 THW | 30 | 0.0005 ... 1000 | 1500 | 1000 W | 2.3 kVA | 1004492 Z030 TE | 30 | 0.0005 ... 1000 | 1500 | 1000 W | 2.3 kVA | 1004493 Z030 TEW | 30 | 0.0005 ... 1000 | 1500 | 1000 W | 2.3 kVA | 1004494 Z050 TH | 50 | 0,0005 ... 600 | 1000 | 1000 W | 2,3 kVA | 1004495 Z050 THW | 50 | 0.0005 ... 600 | 1000 | 1000 W | 2.3 kVA | 1004496 Z050 TE | 50 | 0.0005 ... 600 | 1000 | 1000 W | 2.3 kVA | 1004498 Z050 TEW | 50 | 0.0005 ... 600 | 1000 | 1000 W | 2.3 kVA | 1004499 Z100 THW | 100 | 0.0001 ... 1500 | 2500 | 4000 W | 6 kVA | 1004500 Z100 TEW | 100 | 0.0001 ... 1500 | 2500 | 4000 W | 6 kVA | 1004501 Z150 TL | 150 | 0,0001 ... 900 | 1500 | 4000 W | 5,5 kVA | 1004503 Notas: Os valores aplicam-se a máquinas com portas de segurança fechadas em modo automático e a máquinas sem dispositivos de segurança. Para máquinas com a porta de segurança aberta, a velocidade é reduzida para 600 mm/min. Algumas máquinas têm de ser aparafusadas ao chão; para alguns tipos, estão incluídos pés de apoio. Downloads (informação de produto disponível / brochuras) Estão disponíveis brochuras com informações sobre o produto para diferentes gamas de Fmax (5-100 kN, 100-150 kN, 150 kN, 250 kN) e para a AllroundLine de chão com área de teste lateral. (Os documentos estão listados na secção de Downloads de produtos) Segurança e conformidade Dispositivo de segurança em conformidade com a CE disponível, desenvolvido de acordo com as normas EN14119 e EN14120; segurança integrada de acordo com a Diretiva de Máquinas da CE; componentes em conformidade com a norma IEC 60947. Caraterísticas / especificações técnicas

• Modelo / denominação: AllroundLine (variantes de chão e de mesa)
• Faixa de força / carga de teste: 5 kN a 250 kN (dependente do modelo)
• Faixa de velocidade da cruzeta / teste (dependente do modelo): de 0,00005 mm/min até 3000 mm/min
• Velocidade de retorno da cruzeta (máx.): até 3000 mm/min (dependente do modelo)
• Potência de acionamento: várias (500 W até 4000 W dependendo do modelo)
• Consumo de energia (carga total): aprox. 2 kVA até 6 kVA dependendo do modelo
• Altura da área de teste: de aprox. 1030 mm a 2560 mm (dependendo do modelo)
• Tipos de máquinas / exemplos: Z005, Z010, Z020, Z030, Z050, Z100, Z150, Z250 e variantes (SN, SW, SH, TH, THW, TE, TEW, TL, SR, SE, SNS, etc.)
• Tipos de ensaio suportados: tração, compressão, flexão, ensaios cíclicos
• Opcionais: duas áreas de ensaio, área de ensaio lateral, câmaras de temperatura/ambiente, garras hidráulicas, extensómetros videoXtens / makroXtens, muitos acessórios coordenados
• Operação: com PC standard ou computador portátil; eletrónica testControl II; construtor de configurações do sistema testXpert III
• Design: estrutura de carga modular com ranhuras em T, perfil oco flexivelmente rígido com cilindro-guia para orientação precisa
• Segurança: Em conformidade com a norma CE; Declaração de conformidade CE fornecida; cumpre as normas EN14119, EN14120 e IEC 60947
• Fabrico: desenvolvimento e produção (mecânica, eletrónica, software e acessórios) nas instalações de produção da ZwickRoell na Alemanha
