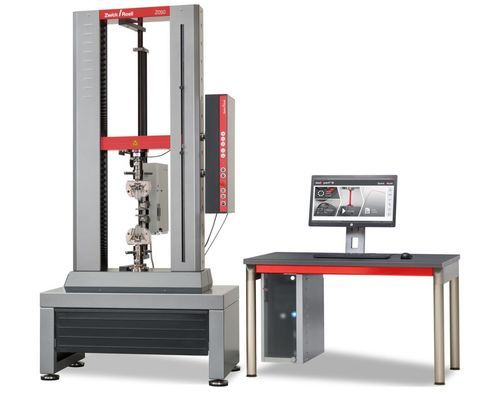

Máquina de ensaio de compressão ProLine

de tensãode vida útiluniversal

Visão geral
A ProLine é uma máquina de ensaio modular e universal concebida para testes normalizados de materiais e verificação funcional de componentes. Fabricada pela ZwickRoell na Alemanha, as máquinas ProLine combinam componentes mecânicos, eletrónicos e software para resultados de ensaio precisos e operação intuitiva.

Propriedades do produto

• Indústrias: aplicações universais / multiindústria
• Intervalo de carga de ensaio: 5 kN – 100 kN (dependendo do modelo)
• Tipos de ensaio: tração, compressão, flexão, ensaios cíclicos
• Aplicações típicas: ensaios de contactos e molas, verificações de união/pressão, ensaio de rigidez de anéis em bobines e tubos, empilhabilidade de embalagens, testes de abertura/fecho, ensaios de descolamento, propagação de rasgamento e adesão

Vantagens e características
Descrição de aplicação
A ProLine é otimizada para ensaios normalizados e testes a nível de componente quando é necessária ocupação reduzida, fácil operação e controlo preciso do movimento. Exemplos de aplicação: ensaios de contactos elétricos, verificações de junções de precisão, testes para embalagens e indústria alimentar.

Segurança integrada em conformidade com a Diretiva de Máquinas CE
O sistema cumpre os requisitos da Diretiva de Máquinas CE com declaração de conformidade. As características de segurança incluem circuitos de segurança de dois canais, bloqueio elétrico e mecânico dos protetores, interruptores de limite da travessa, interruptor drive-off, travão do motor e seletor de modo de operação.

Acionamentos potentes

• Velocidades mínimas extremamente baixas com elevada estabilidade e resolução fina do movimento da travessa para testes de componentes de alta precisão
• Ampla faixa de velocidades utilizável; cargas de ensaio permitidas até 110% do nominal para compensar dispositivos pesados
• Elevadas velocidades de retorno reduzem o tempo de ciclo; tecnologia de motor AC sem manutenção

Alta rigidez e orientação precisa da travessa
Duas colunas de aço e um perfil de estrutura rígido garantem inclinação mínima da travessa e aplicação de força precisa, vantajoso para ensaios de flexão, compressão e testes de componentes de precisão.

Segurança do sistema de ensaio completo
Segurança abrangente: circuito de segurança de dois canais, interruptor de limite da travessa, interruptor drive-off, travão do motor e seletor de modo garantem proteção de operadores e equipamento durante os ensaios.

Modularidade mecânica
O design modular permite adaptação rápida através de um sistema plug e ranhura em T e uma ampla gama de garras, acessórios e dispositivos personalizados ZwickRoell para diversas situações de ensaio.

Visão técnica

• Velocidades disponíveis (exemplos): 0.0005 mm/min a 1500 mm/min (dependendo do modelo)
• Cargas permitidas até 110% do nominal para compensar dispositivos pesados
• Cargas de ensaio disponíveis: 5, 10, 20, 30, 50, 100 kN
• Alturas de área de ensaio: aprox. 1050 mm a 1470 mm consoante o modelo
• Curso da travessa: aprox. 980 mm a 1400 mm consoante o modelo
• Resolução de movimento: ex. 0.0115 µm a 0.0348 µm
• Operável com PC ou portátil standard; compatível com o software ZwickRoell

Tipos / Dados-chave (seleção)
Z005 TN / Z005 TH / Z010 TN / Z010 TH
Z005 TN | Art. 059008 | 5 kN | Altura P 1070 mm | Curso 1000 mm | Largura 440 mm
Z005 TH | Art. 1097346 | 5 kN | Altura P 1470 mm | Curso 1400 mm | Largura 440 mm
Z010 TN | Art. 059010 | 10 kN | Altura P 1050 mm | Curso 980 mm | Largura 440 mm
Z010 TH | Art. 059011 | 10 kN | Altura P 1450 mm | Curso 1380 mm | Largura 440 mm

Z020 TN / Z030 TN / Z050 TN / Z100 TN
Z020 TN | Art. 059012 | 20 kN | Altura P 1050 mm | Curso 980 mm | Largura 440 mm
Z030 TN | Art. 059013 | 30 kN | Altura P 1370 mm | Curso 1285 mm | Largura 440 mm
Z050 TN | Art. 059021 | 50 kN | Altura P 1370 mm | Curso 1285 mm | Largura 440 mm
Z100 TN | Art. 1025089 | 100 kN | Altura P 1360 mm | Curso 1275 mm | Largura 640 mm

Acessórios e exemplos

• Kit de ensaio de flexão (ex. para pedra)
• Placas de compressão e proteções de segurança
• Acessórios para ensaios de compressão de cartão
• Garras de cunha 50 kN com extensômetro
• Opções de extensômetros long-travel e clip-on

Especificações técnicas

• Nome do modelo: ProLine
• Fabricante: ZwickRoell (made in Germany)
• Intervalo de carga: 5 kN a 100 kN dependendo do modelo
• Variantes disponíveis: Z005, Z010, Z020, Z030, Z050, Z100 (TN / TH)
• Faixa de velocidade: 0.0005 mm/min a 1500 mm/min (dependendo do modelo)
• Velocidade máxima de retorno: tip. 1500–2000 mm/min
• Resolução de movimento: ex. 0.0115 µm a 0.0348 µm
• Alimentação: 230 V, 1Ph/N/PE
• Consumo (carga total): aprox. 800 VA (varia até 1600 VA)
• Nível de ruído a v_max: aprox. 57–69 dB(A) a 1 m
• Segurança: conforme Diretiva de Máquinas CE; declaração de conformidade CE
