その他のガイド付属品と部品

... 単動式締め付けスライド アルミ合金製で、コンパクトな寸法（幅40mmのみ）、極めて軽量なため、マニピュレータ、電動X,Y軸、ロボットに使用でき、高い軸方向の推力が必要な用途に適しています。ナットランナモータは、締め付けポイントに到達して締め付けるためのストロークのみを行います。ボール循環式ランナ、空気圧式減速機、締め付け時にネジにかかる推力を調整する圧力調整器、リミットスイッチ位置センサー、エアフローガバナ、カップリング、取付ブラケットを装備しています。 最大φ42.5mmのナットランナーモーターに適合。 レールサイズ：15mmまたは20mm。 ご要望に応じて、中心から中心への距離を極端に短くするOFFSET装置付きの締結用スライドを提供します。 ...

... 2HB (アキュスライド) リニアテーブル トムソンの2HB（アキュスライド）は、スクエアレール技術を用いたトムソンの連続サポート、プロファイルレールシステムをベースにした高性能スライドテーブルです。極めて高い負荷トルクを吸収するように設計されており、困難な用途でも優れた性能寿命を発揮します。 2HBリニアテーブルの機能ハイライト。 - 一体型ボールねじアセンブリ - キャリッジにTスロットを装備 - 低背でコンパクト - 長い移動寿命を実現 - 複動式シール 2HBリニアテーブルオプションのハイライト - ...

... 円錐ローラーベアリング技術のリーダーとして、私たちは、オリジナルの機器に頻繁に使用されているベアリングよりも長持ちし、優れた性能を発揮するように設計しています。 設計の特徴 設計された鋼鉄。スーパークリーンな合金鋼で製造され、これらの長寿命ベアリングは、過酷な用途の要件を満たすように設計されています。 精密プロファイル内部軌道面の形状は、荷重を接触面に均等に分散させることにより、ベアリングコンポーネントへのストレスを軽減し、荷重支持能力を向上させます。 厳しい公差コーンとローラーの接触角を含む均一な内部形状は、カップとコーンの正確なマッチングを実現し、ベアリングの寿命を延ばします。 表面仕上げの向上高度な仕上げ加工により、レースとローラーの表面仕上げを滑らかにし、摩擦を低減することで、燃費を向上させることができます。 柔軟性454シリーズホイールベアリングは、デュアルおよびワイドシングルなど、あらゆる構成の過酷な用途向けに設計されており、車両内での一貫性と簡便性を維持します。 互換性: ...

Formed Hub™ホイールエンドシステム Timken® Formed Hub™は、コーナーにボルトで直接取付けられる単体統合ユニットで、ワッシャ、スペーサおよびナットなどの従来の構成部品が不要です。この設計により、全体のシステムコストの低減、共通化、パフォーマンスの改善、重量の削減および保証コストの低減が実現されます。 設計の特性 最大75%まで少ない構成部品で設計されており、組立時間を削減し、調達、在庫および組立てのコストを低減します。 駆動/従動ホイールどちらでも同じ構成で、従来の2駆用（デッド）スピンドルに代わるものです。 最新のセンサーおよびセンサー技術により優れた性能を提供します。 従来のネジとナットによる設計よりも一貫したベアリング設定を保持します。その結果のシステム剛性によりローターのランアウトを削減し、ブレーキ性能を改善します。 従来のホイールエンドソリューションと比較してアッセンブリ当たりの重量を最大で20%削減しています。 自己クランプ設計により、スピンドルおよびCVジョイント内の高応力を削減し、ベアリングの磨耗および故障によって発生する全体的な保証コストを削減します。 利用例 乗用車および小型トラックのホイール

ジェネレーション3ハブおよびベアリングアッセンブリ Timkenのジェネレーション3ホイールエンドシステムは、自己保持式の一体型パッケージベアリングでアクティブセンサー技術を応用し、フレキシブルなデザインと簡単なボルト固定を実現します。ジェネレーション3は、剛性およびブレーキ性能を向上し、重量および外形サイズを削減し、組立てコストを低減して補償請求を削減します。 設計の特性 一体化されたハブと軌道面によって、従来のシステムと比較して最大30％も剛性が向上しています。また、ベアリングとハブが別体であることによる軌道面変動要因をなくし、プリロードの設定範囲をさらに狭めました。 パッケージ全体の幅を狭くして、ラジアルセクションの厚みを削減し、車体重量を軽減して、車の操作性と燃費を向上しています。 シール済み、グリース充填済みおよびプリセットベアリングパッケージ設計とアンチロックブレーキシステム、トラクションコントロールおよび車のダイナミックシステムのための統合センサー技術を備えています。 ハブ成形技術は、部品の歪を減らし、購入部品、組立に付随する経費を低減させます。また、駆動/従動設計の共通化が可能になります。 ホイール速度センサーは内蔵されているので、路面からの危険要因、異物、破損の可能性から守られます。 利用例 小型トラックおよびスポーツユーティリティ車のホイール

積載量: 8 kN
速度: 5 m/s
動作温度: -50 °C - 210 °C

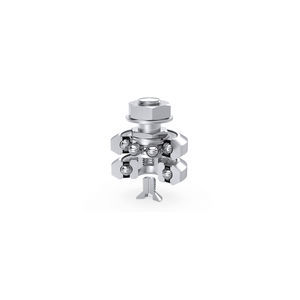

... HepcoMotionの真空および高温ベアリングは、最も厳しい環境に対応する標準化されたソリューションを提供することで、設計エンジニアが直面する課題を解決します。 過酷な条件に対応する設計 - 50℃～+210℃の温度で動作します。 耐久性 - ステンレススチール製で、過酷な環境で最適な性能を発揮する特殊グリースを使用しています。 Vガイドの利点 - すべてのベアリングは、HepcoMotionのVガイドシステムを補完するため、Vガイド技術固有の利点を備えています。 柔軟なソリューション ...

積載量: 136 kN
速度: 6 m/s

... 重量のあるオートメーション機器の搬送用に設計されたMHDトラックローラーシステムは、高いオフセット荷重やオーバーハング荷重に対応し、第7軸ロボット搬送に最適です。 第7軸ロボット搬送 - MHDトラックローラーシステムは、最大136kNの高いオフセット荷重やオーバーハング荷重に容易に対応し、ロボットの第7軸搬送システムとして理想的です。 下方向の強度を強化 - 緊急停止荷重が大きい大型ロボットには、下方向の強度を強化した3つのテーパーローラーベアリングを使用したバージョンをご用意しています。 耐久性 ...

レ－ルの長さ: 50 mm - 1,200 mm
レールの長さ: 60 mm
積載量: 10 kgf - 40 kgf

... リニアモーションアプリケーション 位置決めシステム モーターレールガイド 産業用テーブル XYZステージ ガントリーロボット シリーズFSL60IS-H1 ストローク範囲50mm-1200mm 位置精度：0.02ミリメートル 最高速度: 500mm/s 最大負荷： 40キロ IPレベルIP51 ケーススタディ お客様は材料試験装置メーカーです。この製品は主に、製品が品質基準を満たしているかどうかをフィルタリングするために使用されます。 モジュールは30kgの荷重が必要で、防滴のために完全密閉されており、動作精度は±0.02mmです。 FSL60モジュールは40kgの耐荷重があります。顧客の要求に応じて、当社の技術チームは以下の構造を設計しました。 主要設計 FSL60-XY-H1プロファイルフレームによる垂直マウント。 その中で、一番下は長さ1220mm、ベベル二つは長さ800mm、4040プロファイル。残りのプロファイルはすべて4060プロファイル。 各接続部には三角形のコネクターが追加されている。 ...

速度: 600 mm/s
精度: 0.01 mm

高精度・重荷重用途向けFCHシリーズ 糸巻き数は2.4倍、 これは同等品の2倍です。 ダブルレール内蔵 超高安定性 オービタル埋め込み研削材ボディ 動作がより安定し、吊り上げも安心です。 一体成型プロファイル より剛性が高く、高荷重を恐れません。 変形や揺れがないこと 長寿命

レ－ルの長さ: 50 mm - 1,250 mm
積載量: 10 kN - 120 kN
速度: 600 mm/s

... 垂直荷重 80kg 直線運動 0.01mm 位置精度 レールガイド方式 ボールねじアクチュエータ ボールねじモジュール、ベルト駆動リニアガイド、位置決めステージ、直交ロボット用モーションコントローラ。CE、FCC、RoHS、ISO9001認証取得。 多種多様な即出荷可能製品 10個からの数量割引 カスタムOEMソリューション プログラミングサービス OEMまたはカスタム設計が必要な場合は、こちらをご覧ください - https://www.fuyumotion.com/industry-solution FUYU ...

... 材質: アルミニウム EN AW-6082。 仕上げ： アルマイト、ブラック。 サンプルオーダー： nlm 21010-020030 注： これらの高精度ガイドテーブルは、特に機械および機械装置、測定装置、光学産業、精密機械などの建設に使用されます。 記載された許容荷重値 (F) は、静的荷重を対象としています。 トルク値は、中央キャリッジにのみ適用されます。 M1 = ねじ用ざぐり。 TI =締結穴E1/E2/M1の数。 TA =締結穴の数E/E1/MA外側. ...

... 位置穴付きの精密 スライドローラー •-硬化および接地プリズムガイドのスライドベアリング •-最大1730 Nの動的および静的荷重用の寸法 •-100万以上のリフティング操作の耐用年数 •-105 mmのストロークで異なるサイズ •-センタリング穴 説明 材質 EN-GJL-250 バージョン 明るく、地面。 注： これらのローラーマウント精密スライドは、計測機器、光学機器、精密機械工学において、機械や機械システムの構築に使用されます。 ...

... 空圧シリンダー用テーブル ISO Ø16～Ø40 ボールブッシュ ワイパーシールで保護 オプション 油圧式ショックアブソーバー 弾性アブソーバー Hガイドユニットより高い剛性 これらのテーブルは、全ストロークで同じ品質のガイドと剛性を維持します。垂直方向の中心がずれているペイロードの場合、H型ガイドユニットよりも高い剛性を得ることができます。 油圧ショックアブソーバー 油圧式ショックアブソーバーを空圧シリンダーに対向して配置することで、シリンダーロッドの出力において、例えば下降を減衰させたり、ストロークを制限したりすることができます。引き込みストロークはフローティングロッドカップリングで調整できます。 過酷な環境での使用 粉塵の多い環境では、ボールブッシュの前にニトリルまたはポリウレタンのスクレーパを追加できます。 ロッド、カップリング、スクリューをステンレス製にした防錆バージョンも提案可能です（キャリッジとプレートは陽極酸化アルミのまま）。 ご要望に応じて、プレーンベアリング（ブロンズまたはポリマー）付きテーブルの製作も可能です。 ...

... 電動モーター用位置決めテーブル ボールブッシュ上の2本のロッドでガイド (ブロンズベアリングは要相談) オプション モーター適合（モーターは付属しません） XYテーブルの組み立て ベースプレート リニアテーブルのモーター適合 これらのリードスクリューテーブルはモーターなしで納入されますが、モーターの適合は弊社で行うことができます。 特に標準的なモータ（NEMA17またはNEMA23）については、いくつかの適合が標準となっています。お客様のモータの寸法がリストにない場合は、当社のラフパーツからモータ適合の可能性を確認するためにお問い合わせください。 モータ用台形ねじテーブル 台形ねじは不可逆的であり、これらのテーブルの軸方向精度は0.15mm未満です（実際には0.02～0.10mm）。 最大ストロークは750mmで、任意の中間ストロークを生産することができます。 XYクロステーブルの場合、オプション308922*（テーブル本体に滑らかな穴をあける）で、テーブルを直接本体に取り付けることができます。 より精密な位置決め用途には、ボールスクリュー付きのテーブルもご用意しています。 ...

... 電動モーター用位置決めテーブル ボールブッシュ上の2本のロッドでガイド オプション モーター適合（モーターは付属しません） XYテーブルの組み立て ベースプレート リニアテーブルのモーター適合 これらのボールスクリューテーブルはモーターなしで納品されますが、モーターの適合は弊社で行うことができます。 特に標準的なモーター（NEMA17またはNEMA23）については、いくつかの適合が標準となっています。お客様のモーターの寸法が記載されていない場合は、弊社にお問い合わせいただき、弊社のラフパーツからお客様のモーター適合の可能性をご確認ください。 モータ用ボールねじ付きテーブル ボールネジはリバーシブルで、これらのテーブルの軸方向精度は<0.07 ...

... 用途：中～軽荷重でのユニット調整・位置変更、キャリッジのスライド移動。 キャリッジが1つのバージョンに比べて、このバージョンではブラケット面が大きくなっています。 水平・垂直どちらの使用にも適しています。 アルミニウム製のヘッドとキャリッジ、アルマイト処理されたアルミニウム製のキャリッジ接続プレート、C45クロムメッキ鋼製のスライド式コラム、鋼製の台形ネジ、真鍮製のリードナット、亜鉛メッキ鋼製のナットとボルト、熱可塑性材料製のコラムエンドキャップの供給状況。 特徴です。 ウォームスクリュー、Tr ...

... 用途：軽負荷で手動で正確な処理ユニットの調整と位置決め。 コンパクトな寸法とカスタマイズ可能な長さにより、高い安定性と低い寸法が必要な場合に適しています。 ほこりの多い環境や汚れた環境に最適で、静かな操作と低価格を特長としています。 供給状態ブロンズカラーの陽極酸化アルミニウムにおけるリニアガイド1 本、ドライブフィクスチャヘッド1 本とアイドラーフィクスチャヘッド1 本、銀色の陽極酸化アルミニウム表面で作られたキャリッジ1 本、超滑らかなスライド技術ポリマーの自己潤滑ランナー、真鍮ドライブリードナット1 ...

... 空気圧式フィードと油圧式ブレーキを備えた堅牢で精密なスライドユニット。 トータルストローク[mm]150 / 300 作動ストローク[mm]75 / 150 / 300 送り力[N]1870 作動圧力 [bar]5 - 7 戻りストローク [N]1020 重量 / 色20 / 25 kg / RAL 5012 ...

... サーボドライブとボールねじスピンドルを搭載した堅牢で高精度なスライドユニット。スピンドルユニットBEX 15の取り付けに。 トータルストローク[mm]150 / 300 作動ストローク[mm]150 / 300 送り力[N]2500 戻りストローク [N]2500 重量 / 色25 kg / RAL 5012 ボールねじの勾配5 mm / Ø 16 mm ボールねじ精度23 µ / 300 mm ...

... スライドブロックは、SUHNER加工ユニットの取り付けを可能にします。 すべてのSUHNERマシニングユニットに対応する4種類のスライドブロックからお選びいただけます。 - テーブルやサポート部品に取り付けるための取り付けネジとキーが付属しています。 - SSF タイプのスライドブロックは、H 42 および H 43 ページに詳しく説明されているように、マイクロメーターダイヤル付きのアリ溝構造です。 - SMスライドブロックには幅400mmまでの6種類のサイズがあります。87種類の標準スライドバージョンは、SUHNER加工ユニットまたはクロススライドアプリケーション用の組み合わせで使用できます。 ...

... mäderの手動スライドテーブルは、手動と自動の挿入を簡素化し、組立工程の経済的効率を高めます。 メリットがあります。 .挿入は危険区域外で行う .部品は、プレスによって空間的に妨げられることなく、事前に組み立てることができます。 .自動化とフィードタスクのための多彩なオプション .ワークの正確な位置決め ...

... mäder空気式スライドテーブルは、手動および自動挿入を簡素化し、その結果、組立工程の経済性を向上させます。 メリットがあります。 .挿入は危険区域外で行う .部品は、プレスによって空間的に妨げられることなく、事前に組み立てることができます。 .自動化とフィードタスクのための多彩なオプション .ワークの正確な位置決め ...

... ジェイテクトは、円すいころ軸受、針状ころ軸受、スラスト軸受、玉軸受、アンギュラコンタクト軸受、自動調心ころ軸受、円筒ころ軸受、スラストころ軸受など、様々なタイプの自動車産業向け軸受を幅広く提供しています。 フェノール樹脂製のアイドラープーリーです。 特殊なフェノール樹脂を使用し、従来のナイロン系材料に比べ耐久性を向上させています。 軽量化とコストダウンに貢献している。 オルタネーター用耐熱ベアリング 振動条件や超高温（180℃）下での耐フレーキング対策技術を拡大。 ...

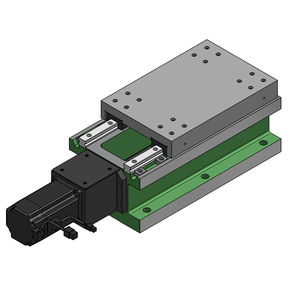

... RH150 スライドユニットは、リニアレールと精密級ボールねじで設計されており、サーボモータが組み込まれています。RH150線形ガイドのスライドは転がり要素のブロック、球か円柱ローラーによって導かれます。これらのローラーはスライドがゼロ摩擦と作動し、急速に動き、より少ない熱を作成することを可能にします。直線運動のスライドの利点は、低摩擦による滑らかで、高速で、非常に正確な位置決め性能です。 最大ストロークストローク：90mm サドル：150×300mm 標準ボールねじグレード：C7 ...

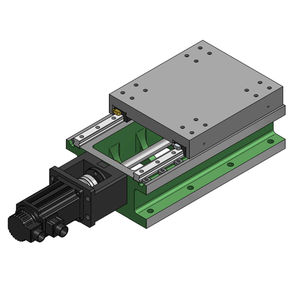

... 最大ストロークストローク：340mm サドル：200×300mm 標準ボールねじグレード：C7 - Ø20x5 [mm] 精密ボールねじグレード：C5またはC3（オプション リニアブロック：ボールタイプまたは円筒形ローラー 直線幅: 20mm サーボモータースタンド/カップリング/テレスコピック付属 オプションのDELTAサーボモータ 平行度：0.01mm/100mm以内 ...

... 最大ストロークストローク：650mm サドル：250×350mm 標準ボールねじグレード：C7 - Ø25x5 または Ø32x5 [mm] 精密ボールねじグレード：C5またはC3（オプション リニアブロック：ボールタイプまたは円筒形ローラー 直線幅：25mm サーボモータースタンド/カップリング/テレスコピック付属 オプションのDELTAサーボモータ 平行度：0.01mm/100mm以内 ...

レ－ルの長さ: 12, 24, 36, 48 mm

... PBCリニアは実績のあるSimplicity技術を2ピースアルミ設計に応用し、Uni-Guideを開発しました。その結果、公差の積み重ねを排除し、振動や衝撃荷重を減衰させるユニークなアセンブリが完成しました。Uni-Guideには無制限の設計オプションと汎用性があり、低コストのオートメーションから包装機器まで、幅広い用途に最適です。 性能上の利点 最大1000ポンドの静荷重 3種類のサイズオプション 10フィートまで対応可能、それ以上の長さについてはPBC ...

レ－ルの長さ: 400, 1,000, 1,500, 2,000 mm

... トールプロファイルユニガイド（UGT）は、シンプルでコンパクトなアセンブリで、標準のツーピースユニガイドの実証済みの利点を維持します。汚染された環境やクリーンルームに最適です。レールとキャリッジは、幅広い温度範囲、重粒子、洗浄環境、極端な振動など、過酷な条件下で優れた性能を発揮します。 性能上の利点 コンパクト設計 - UGTは、高さ40mmのトールプロファイルレールで、ロングスパン剛性を実現。 性能上の利点 - FrelonGOLD® 自己潤滑ライナーは、低摩耗、高荷重容量、メンテナンスフリーを提供します。 ...

... NBストロークボールスプラインSPLFS形は，ラジアル荷重とトルクを同時に作用させることができる高精度な有限ストローク直線運動軸受である。動摩擦が極めて小さい。 フランジ付きスプラインナットは、外筒、保持器、サイドリングおよびボールエレメントから構成されている。ナット内の保持器にはボールポケットが設けられているため、ボールエレメント同士が接触することがなく、スムーズな直線運動が得られます。保持器は非循環型のため、ストロークに制限があります。通常の使用においては、寸法表に示す最大ストロークの80％を実際のストローク長としてお考えいただくことをお勧めします。 動摩擦が極めて小さく、低騒音です。 転動体がボールポケットで分離されているため、互いに接触することがありません。ストローク長は制限されますが、転動体が循環しないため、極めて小さな動摩擦と低騒音を実現しています。 オールステンレスタイプ すべての構成部品がステンレス製であるため、耐食性、耐熱性（使用温度：-20～140℃）に優れたストロークボールスプラインです。クリーンルームや真空用途に最適です。 コンパクトサイズ 従来のボールスプラインに比べ、ナットが約20%小さくなっており、省スペース化に貢献します。 潤滑性 ナットの外周面に潤滑溝と潤滑孔を2箇所設け、潤滑油の補給を容易に設計することができます。 ...

... NBスライドテーブルは、クロスローラースライドウェイを搭載した精密テーブルです。高精度、低摩擦の特性を生かし、電子機器自動組立機、光学測定器などに適しています。 NBクロスローラテーブルは、高精度・低摩擦性能により、電子機器組立機や光学測定器などの用途に適しています。また、NB独自の高度な機構であるスタッドローラー™システムを採用し、経年変化によるケージのクリープなどの破損を防止しています。 メリット・特徴一覧 NBクロスローラーテーブルは、ベッド、テーブル、クロスローラーレール機構が一体となり、精密に設計されています。この構成による主な利点は以下の通りです。 精度の向上 高性能な環境下でも精度が向上します。精密に加工され、マッチングされたコンポーネントが、経年変化によるスリップのない正確なリニアモーションを実現します。 低摩擦 非循環型メカニズムにより、幅広い速度範囲において安定した性能を発揮します。 フットプリントの縮小 同クラスの製品に比べ最大2.3倍の耐荷重と剛性特性の向上により、設置面積が小さくなりました。 簡単な取り付け 標準化された取り付け穴により、調整不要で簡単に取り付けられます。 ...

... 2015 年の新しい！ ENGRENAGES HPCは、3つの新しい手動操作リニアテーブルを導入することで、運転および取扱い機器の範囲を広げました。 -メトリックスレッド付きミニ リニアテーブル-逆操作スレッド付きリニアテーブル -手動操作リフティングテーブル 一般特性： -ミニリニア メートルねじ付きテーブル: o X-Y-Z 構成で使用できます o 4 つのブロンズベアリング (ワイパーシールなし) 上の 2 本のスチールロッドによるガイド o ロックされた場合の軸精度 ...

レ－ルの長さ: 10, 12 in
レールの長さ: 6 in

... OAVエアベアリングリニアスライドは、高精度で正確なエアスライドアセンブリです。当社のベアリングは、統合されたベアリングモーションシステムの信頼性と、従来の転がり軸受よりはるかに優れた動的応答性を提供します。 OAVエアベアリングリニアスライドは、正確なガイド面と、取り付け可能なエアスライドを組み合わせた製品です。これにより、ガイドとベアリングが一体化した便利なシステムをご利用いただけます。 10"×6" テーブルサイズ、アルミニウム製ハウジングブロックとアルミニウム製ブレッドボード付き。摩擦のない、航空機品質のアルミニウム製。究極の品質を実現するためにMil ...

... ESは、リニアボールベアリングの使用を容易にするために設計されています。得られるストロークは、シャフトの長さ、直径、考慮される荷重に対する許容たわみ量、およびシャフトを構成するエレメントの相対位置に依存します。 可動シャフト（図面による）または固定シャフトで使用することができます。これらのエレメントは 直径6～80 mmのシャフト用に製造されています。 設計 ボールベアリングサポートとシャフトサポートは、全面を研磨したねずみ鋳鉄製です。 精度 固定ベースとシャフトの平行度は、選択されたシャフトとボールベアリングの品質により、10 ...
