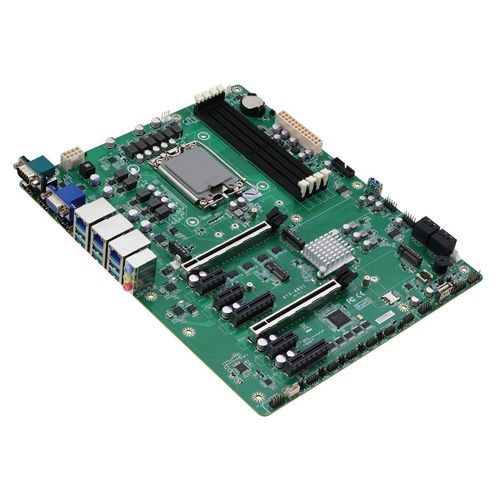

ATXマザーボード ATX-Q870A-A10

インテル® Core™ UltraDDR5 UDIMMDDR5 SDRAM

概要
AAEON ATX-Q870Aは、LGA1851ソケット対応のIntel® Core™ Ultra（シリーズ2）プロセッサ向けに設計された産業用ATXマザーボードです。次世代CPU機能と拡張されたメモリ、ストレージ、I/Oを組み合わせ、産業用オートメーションや高性能ワークステーション、エッジゲートウェイなどの高負荷用途に適したプラットフォームを提供します。

主な特長

• Intel® Core™ Ultra プロセッサ（シリーズ2）、LGA1851ソケット、最大125W対応
• DDR5 6400MT/s、デュアルチャネル CU/U-DIMM x4、最大256GB
• M.2 M-Key x2、M.2 E-Key x1、M.2 B-Key x1
• USB 3.2 x9、USB 2.0 x7
• 2.5GbE LAN x3
• SATA 6Gb/s x4（RAID 0,1,5,10対応）
• HDMI 2.1 TMDS x2、DisplayPort 1.4a x1、VGA x1（HDMI/DPは4K@60Hz対応）
• PCIe Gen5 x16 x2、PCIe Gen4 x4 x2、PCIe Gen4 x1 x3
• ATX電源対応

複数PCIeデバイスのサポート
ATX-Q870Aは、2つのPCIe Gen5 x16スロットと複数のPCIe Gen4スロットを備え、拡張性に優れています。高性能GPU、AIアクセラレータ、NVMeストレージ、シリアルカードやセンサインターフェースなどの専用モジュールを同時に搭載可能です。4基のM.2スロットは無線モジュール（4G/5G、Wi‑Fi 6）や追加のNVMeドライブの統合を可能にし、柔軟なシステム構成を実現します。

Intel® Core™ Ultra（シリーズ2）CPUサポート
LGA1851ソケットのCPUを最大125WまでサポートするIntel® Core™ Ultra シリーズ2に対応します。プラットフォームは最大24コア／24スレッドを活用でき、Intel® AI Boost NPUやIntel® Graphics GPUを統合してハードウェアアクセラレーションされた推論を実現します（プラットフォーム公称で最大36 TOPSのAI性能）。

次世代I/Oによる高速性と柔軟性
豊富なI/Oを搭載：USB 3.2 x9、USB 2.0 x7、2.5GbE LAN x3、複数のCOMコネクタ。映像出力はHDMI 2.1 TMDS x2、DisplayPort 1.4a x1、VGA x1で、HDMI/DPは4K@60Hzに対応します。これらのインターフェースは最新の高解像度ディスプレイと既存の産業用モニターの両方に対応します。

仕様

• 型番：ATX-Q870A（AAEON）
• CPUサポート：Intel® Core™ Ultra（シリーズ2）、LGA1851、最大125W、最大24コア／24スレッド
• プラットフォームAI/グラフィックス：Intel® AI Boost NPUおよびIntel® Graphics GPU（プラットフォーム公称AI最大36 TOPS）
• メモリ：DDR5 6400MT/s、デュアルチャネル、CU/U-DIMM x4、最大256GB
• M.2スロット：M.2 M-Key x2、M.2 E-Key x1、M.2 B-Key x1（NVMe、無線モジュール4G/5G、Wi‑Fi 6対応）
• SATA：SATA 6Gb/s x4、RAID対応（0,1,5,10）
• USB：USB 3.2 x9、USB 2.0 x7
• LAN：2.5GbE x3
• 映像出力：HDMI 2.1 TMDS x2、DisplayPort 1.4a x1、VGA x1（4K@60Hz対応）
• PCIe拡張：PCIe Gen5 x16 x2；PCIe Gen4 x4 x2；PCIe Gen4 x1 x3
• COM：複数のCOMコネクタ
• 電源：ATX
• フォームファクタ：ATX（産業用マザーボード）
