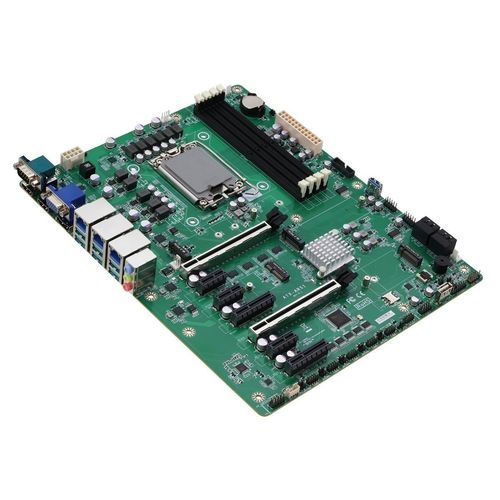

ATXマザーボード ATX-Q870A-A10

インテル® Core™ UltraDDR5 SDRAMDDR5 UDIMM

概要
AAEON ATX-Q870A は、LGA 1851 ソケット対応の Intel® Core™ Ultra プロセッサー（第2世代）向けに設計された産業用ATXマザーボードです。次世代CPU性能と拡張メモリ、豊富なI/O、複数の拡張スロットを組み合わせ、産業用オートメーション、高性能ワークステーション、IoTゲートウェイ、AI対応エッジシステムに適しています。

主な機能

• Intel® Core™ Ultra Processors（第2世代）、LGA 1851 ソケット、最大125W
• DDR5 6400MT/s、デュアルチャネル CU/U-DIMM x4、最大256GB
• M.2 M-Key x2、M.2 E-Key x1、M.2 B-Key x1
• USB 3.2 x9、USB 2.0 x7
• 2.5GbE LAN x3
• SATA 6Gb/s x4（RAID 0,1,5,10 対応）
• HDMI 2.1（TMDS）x2、DisplayPort 1.4a x1、VGA x1
• PCIe Gen 5 x16 x2、PCIe Gen 4 x4 x2、PCIe Gen 4 x1 x3
• ATXフォームファクタ、ATX電源対応

複数PCIeデバイスのサポート
ATX-Q870A は、PCIe Gen 5 x16 スロット×2 に加え、PCIe Gen 4 x4／x1 スロットを備え、拡張性に優れています。高性能GPU、AIアクセラレータ、NVMeストレージ、シリアルカードやセンサ用インターフェース、低速NICなどの専用モジュールを同時に搭載可能です。M.2キー×4 により、4G/5G、Wi‑Fi 6、NVMe モジュールの追加が可能です。

Intel Core Ultra プロセッサー（第2世代）対応
LGA 1851 ソケットの CPU（最大125W）に対応。プラットフォームは最大24コア／24スレッド（CPUに依存）をサポートし、統合Intel® Graphics と Intel® AI Boost NPU によりハードウェアアクセラレーションされた推論（該当ワークロードで約36 TOPS 程度）を利用できます。

次世代 I/O とディスプレイ
9ポートのUSB 3.2 と7ポートのUSB 2.0、冗長性のある信頼性向上のための2.5GbE×3、シリアル機器向けのCOMコネクタ×6、表示出力はHDMI 2.1（TMDS）×2、DisplayPort 1.4a×1、VGA×1 を備えます。デジタル出力は適用時に4K @ 60Hz をサポートします。

用途
産業用オートメーション、高性能ワークステーション構築、IoTゲートウェイ展開、デジタルサイネージ、複数の拡張デバイスと高帯域幅メモリを要するAI/エッジソリューション向けに設計されています。

特長 / 技術仕様

• Model: ATX-Q870A
• Brand: AAEON
• CPUソケット: LGA 1851（Intel® Core™ Ultra Processors Series 2、最大125W 対応）
• 対応CPUコア/スレッド: 最大24コア / 24スレッド（CPUに依存）
• オンボードAI/グラフィックス: Intel® AI Boost NPU、統合Intel® Graphics GPU（対応ワークロードでのハードウェア推論能力は約36 TOPS）
• メモリ: DDR5 6400MT/s、デュアルチャネル、CU/U-DIMM x4、最大256GB
• 拡張スロット: PCIe Gen 5 x16 x2、PCIe Gen 4 x4 x2、PCIe Gen 4 x1 x3
• M.2 スロット: M.2 M-Key x2、M.2 E-Key x1、M.2 B-Key x1
• ストレージ: SATA 6Gb/s x4（RAID 0,1,5,10 対応）
• USB: USB 3.2 x9、USB 2.0 x7
• LAN: 2.5GbE x3
• シリアル: COM コネクタ x6
• 映像出力: HDMI 2.1 (TMDS) x2、DisplayPort 1.4a x1、VGA x1（該当する場合はデジタル出力で4K @60Hz 対応）
• フォームファクタ: ATX
• 電源: ATX power
• 対象用途: 産業用オートメーション、高性能ワークステーション、IoTゲートウェイ、デジタルサイネージ、AI/エッジソリューション
