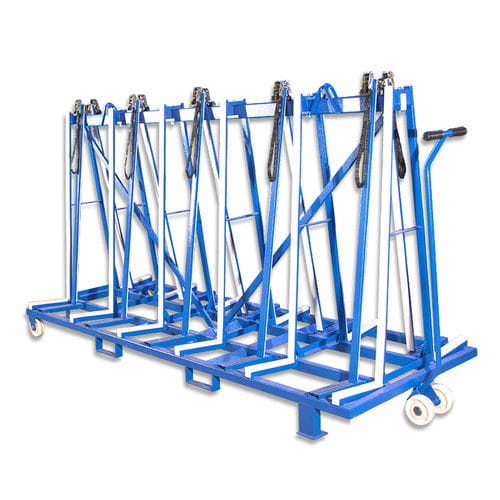

ハンドリング用ラック TF3050

概要
運搬フレーム TF3050 は、磁器板およびその他の長尺・低〜中高さの板材の搬送用に設計されています。フレームは粉体塗装仕上げで供給され、要望により溶融亜鉛めっき（ホットディップ）仕上げも可能です。TF3050 は荷物固定用のロッキングバーとラチェットストラップを備え、フォークリフト用受けとクレーン吊り点を有しています。

特長

• フレームはボルトを予め取り付けた状態で出荷され、迅速に組み立て可能です。
• 現場での組み立て・分解が容易です。
• 板の転倒リスクを最小化する安定した構造設計。
• 板は交換可能なゴムプロファイル上に載せられ、6本のロッキングバーとラチェットストラップで固定されます。
• オーバーヘッドクレーン用の吊り点が2箇所あります。
• 構造剛性を高める2本の対角ブレースを備えます。
• 長辺2側にフォークリフト受けを内蔵し、安全に吊り上げ可能です。
• 基部および支柱には交換可能な白色ゴムを使用し、傷や跡を防止します。
• カウンターレバーハンドルと車輪で、積載時でも手動移動が可能です。
• カウンターレバーハンドルで積載フレームをジャッキアップし、車輪が不要な場合は支持脚を下ろせます。
• 粉体塗装仕上げにより表面保護を実現；溶融亜鉛めっきはオプションです。

オプション
フレームは要求に応じて溶融亜鉛めっき処理および仕上げが可能です。

注意
積載状態でトラック輸送する場合は、支持脚を必ず下ろしてください。

仕様（メートル法 | インペリアル）
各側の荷置きベース幅：268 mm | 10.6"
長さ：3050 mm | 120"
各側のストラップ数：5 本 | 5 pcs
許容作業荷重（片側）：1250 kg | 2,756 lb
車輪上の総許容作業荷重：2500 kg | 5,511 lb
フレーム総重量（正味）：239 kg | 527 lb
キャスターハンドル重量（正味）：8.7 kg | 19 lb
キャスターハンドル無しのフレーム正味重量：230.3 kg | 508 lb
総重量（梱包時）：245 kg | 540 lb
梱包寸法：L 3050 x W 1120 x H 430 mm | L 120" x W 44" x H 16.9"

技術仕様

• 型式：TF3050
• 用途：磁器板およびその他の長尺・低〜中高さ板材の搬送
• 仕上げ：粉体塗装（溶融亜鉛めっきは要望により可）
• 荷締め：6本のロッキングバーとラチェットストラップ；交換可能なゴムプロファイル
• フォークリフト取扱い：長辺2側にフォークリフト受け内蔵
• クレーン取扱い：オーバーヘッドクレーン用吊り点2箇所
• 可搬性：カウンターレバーハンドルと車輪；車輪不要時は支持脚をジャッキ/下降
• 許容作業荷重（片側）：1250 kg
• 車輪上の総許容作業荷重：2500 kg
• フレーム正味重量（合計）：239 kg；キャスターハンドル無し：230.3 kg
• キャスターハンドル正味重量：8.7 kg
• 梱包時総重量：245 kg
• 梱包寸法：L 3050 x W 1120 x H 430 mm
