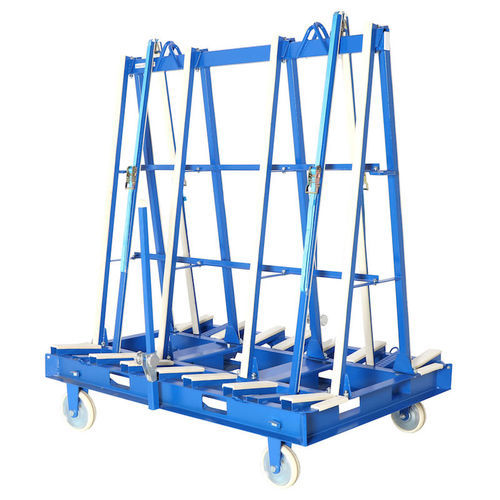

建具工事用運搬架台 AF1850QP

一般 AF1850QP A型輸送フレームは、現場や工場での大型ガラス板および石材の搬送・取り扱いを目的に設計されています。フレームごと荷載を持ち上げることができ、現場の異なる床レベル間での移動が容易です。

特長

• 板の転倒を防ぐよう設計された堅牢な溶接鋼製構造。
• 接触面はゴム被覆で、材料のキズや損傷を防止。
• クレーン操作用の上部に2箇所の吊りアイ、トラックやフォークリフト用に底部角に4箇所の吊り点を装備。
• フレーム端部に設けたハンドルで手動の取り回しを補助。
• 作業中の確実な位置決めのためのブレーキ付ホイール。
• スロット穴に取り付けられた底部のロッキングバーが各フレームに4本あり、板を固定。
• 耐食性と長寿命を確保する粉体塗装仕上げ。

オプション ご要望により溶融亜鉛メッキや追加仕上げが可能です。

仕様 メートル法 — インペリアル
各側の板収納基部幅: 295 mm — 11.6"
使用荷重限度: フォーク端: 1100 kg; フォーク側: 2500 kg; アイレット: 2500 kg; ボウシャックル: 2500 kg; ホイール: 2500 kg; 固定: 4000 kg — 2425 lb; 5511 lb; 5511 lb; 5511 lb; 5511 lb; 8818 lb
正味重量: 246 kg — 542 lb
総重量: 252 kg — 556 lb
梱包寸法: L1850 x W1300 x H360 mm — L72.8" x W51.2" x H14.2"

製品コード／技術仕様

• 製品コード: AF1850QP
• 型式: A-frame 1850‑QP
• 素材: 接触面にゴム保護を施した溶接鋼フレーム
• ロッキングバー本数: フレームあたり4本
• 吊り点: 上部アイ2箇所；底部角4箇所
• ホイール: ブレーキピン内蔵
