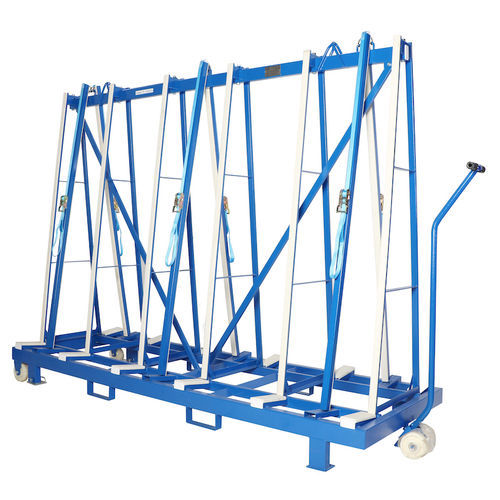

ハンドリング用ラック TF3050H

概要
花崗岩、大理石、人工石、ガラスなどの大型スラブ運搬用に設計されています。TF3050H型はフレームを地面に置いたままスラブの積み降ろしが可能で、積載後はフォークリフトやクレーンでトラックに載せることができます。これによりトラック上での手作業を減らし、安全性と積込効率が向上します。

特長

• 溶接による安定した構造でスラブの転倒リスクを最小化。
• スラブは交換可能なゴムプロファイル上に置かれ、6本のロッキングバーとラチェットストラップで固定。
• オーバーヘッドクレーン用の吊りポイントが2箇所。
• 斜め補強バー2本で剛性を確保。
• 長手両側にフォークリフト差し込み口を内蔵、確実な揚重が可能。
• ベースと支柱には交換可能な白色ゴムを使用し、痕やキズを防止。
• キャスター付きカウンターレバーハンドルで積載時でも手動移動が可能。
• カウンターレバー機構でフレームをジャッキアップし、車輪不要時に支持脚を下げられる。
• 粉体塗装仕上げにより耐食性と耐久性を確保。

オプション
ご要望により熱浸透亜鉛めっき（ホットディップ）および仕上げ対応可能です。

注意
積載したフレームをトラックで輸送する際は、必ず支持脚を下ろしてください。

仕様
メトリック | インペリアル
各側面のスラブ収納ベース幅：207 mm | 8"
各側のストラップ数：3 個 | 3 pcs
長さ：3050 mm | 120"
高さ：2317 mm | 91.2"
片側の使用荷重限度：1250 kg | 2756 lb
車輪上の総使用荷重限度：2500 kg | 5511 lb
フレーム総重量（正味）：260 kg | 573 lb
キャスターハンドル重量（正味）：8.7 kg | 19 lb
キャスターハンドルなしのフレーム重量（正味）：251.3 kg | 554 lb
総重量（梱包重量）：266 kg | 586 lb
梱包寸法：L.3050 x W.1030 x H.450 mm | L.120" x W.40.5" x H.17.7"

技術仕様

• 型番：TF3050H
• 長さ：3050 mm
• 高さ：2317 mm
• スラブ収納ベース幅（各側）：207 mm
• 各側のストラップ数：3 個
• 片側の使用荷重限度：1250 kg
• 車輪上の総使用荷重限度：2500 kg
• フレーム総重量（正味）：260 kg
• キャスターハンドル重量（正味）：8.7 kg
• キャスターハンドルなしのフレーム重量（正味）：251.3 kg
• 総重量（梱包重量）：266 kg
• 梱包寸法：L.3050 x W.1030 x H.450 mm
