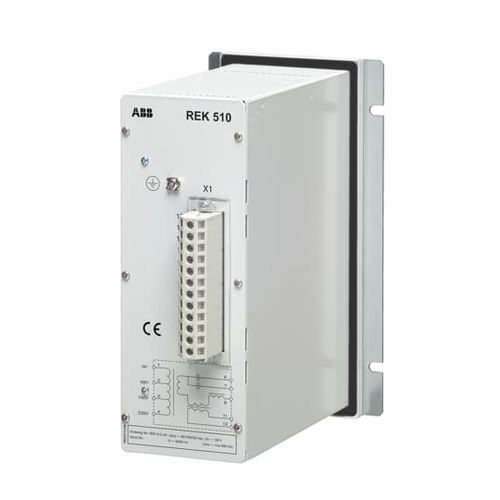

漏電保護継電器 REK 510

電流発電機用

同期機ロータ地絡保護用電流注入装置 ロータ地絡保護の目的は、同期機の励磁回路における地絡を検出することである。 励磁界磁回路は、通常の運転状態では絶縁されている。界磁回路は、振動、過電流、冷却媒体の流れの詰まりなどにより、異常な機械的または熱的ストレスにさらされることがある。その結果、過度のストレスにさらされた箇所で界磁巻線と回転子鉄間の絶縁が破壊されることがある。1回の地絡は、電圧が低いため地絡電流が小さく、あまり危険ではなく、直ちに損傷を引き起こすことはない。より危険なのは、回転子巻線のインターターン故障として現れる2回目の地絡で、深刻な磁気アンバランスと激しい回転子振動を引き起こし、深刻な損傷につながる。 スリップリングを備えた発電機では、石炭ブラシによって生成される蓄積された炭塵層のために、ロータの絶縁抵抗が低下することがある。 範囲 - 同期機の励磁回路のロータ地絡保護 製品の利点 - 短絡により深刻な損害が発生する前に、励磁回路の絶縁不良を検出 - 製品の特徴 - インジェクション装置REK 510は、カップリングコンデンサを介してロータ回路にAC100Vの二次電圧を大地に向けて供給します。この電流を測定するために、一定時間の漏電リレーが接続されています。
