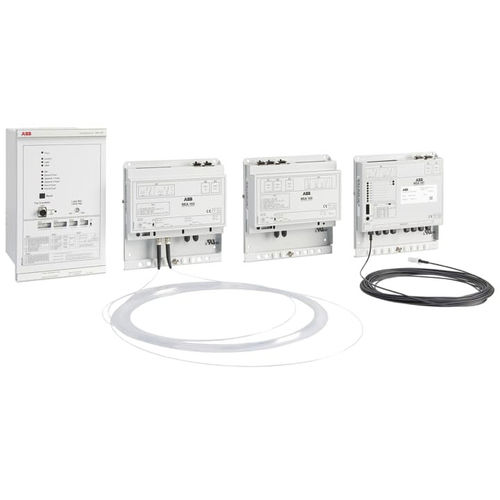

アークフラッシュ保護継電器 REA 105

開閉装置用モジュール式

REA 105モジュールは光を検出し、メインのREA 101モジュールが同時に過電流信号を提供した場合にトリップを実行します。REA 105モジュールは通常、メインタイメイン構成のスイッチギヤ、またはケーブル終端ゾーンの選択的アーク監視およびトリップユニットとして使用されます。 適用範囲 - 直接CBトリップ機能を備えたメインREA101モジュールのゾーン選択拡張ユニット 製品の利点 - ループまたはラジアル配置のファイバーセンサ1つでアーク放電検出エリアを拡張 - 母線セクションまたはフィーダーのゾーン選択トリップスキームが可能 - 2つのREA 101メインモジュール間の過電流ステータス送信リンクとして機能 製品の特長 - ループ型またはラジアル型ファイバーセンサ1個、またはアーク光検出用レンズ型センサ1個をサポート - 2つの高速IGBT出力により、1ms未満で直接および選択的なCBトリップが可能 - 接続されたREA 101モジュールがトリップするたびにトリップも実行 - メインREA 101モジュールへの遅延光信号によるサーキットブレーカ故障保護
