二次配電網におけるエントリーレベルの保護

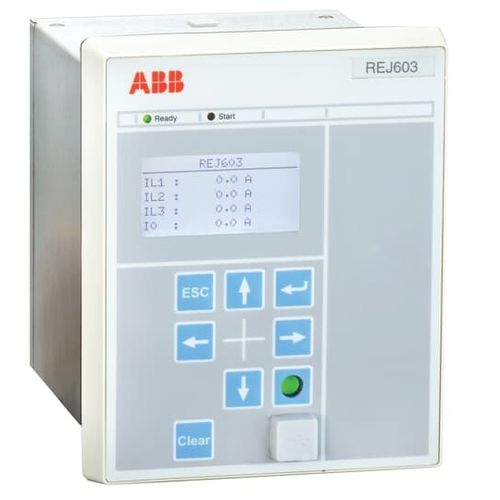

REJ603は、二次配電網におけるフィーダの選択的短絡・地絡保護、および電力会社や産業界の小型変圧器の保護用に設計されています。REJ603は、補助電源が得られない、または保証できない用途に設計された変流器駆動のフィーダ保護リレーで、遠隔地での設置に適しています。このリレーは、主に配電ネットワーク内のリングメインユニットや二次配電スイッチギヤに使用されます。リレーバリエーション1.5と3.0は、それぞれ特殊な電流トランスと従来の電流トランスに対応しています。
対応範囲
- 過電流・地絡保護
- 製品のメリット
- 低エネルギートリップコイルによる高い操作適合性
- ハンドリセットの電気機械式フラグを内蔵
- 前面USBポートからの電源供給により、内蔵バッテリーが不要になり、CT電源が使用できない場合でもイベント/故障情報へのアクセスが可能になります。
- サーキットブレーカへのテストトリップを含む、保護機能およびバイナリ出力接点の選択的テスト機能による迅速な試運転
- イベントログ/障害記録機能による障害分析(3.0バージョン)
- リレーのハードウェアとソフトウェアの広範な自己監視機能
- 主な機能
- 補助電源が使用できない、または保証できない強固な接地、抵抗接地、絶縁ネットワークのケーブルまたは変圧器フィーダで使用します。
- 無方向性過電流、地絡保護、熱過負荷保護、突入電流検出、リモートトリップ、測定
-
---
