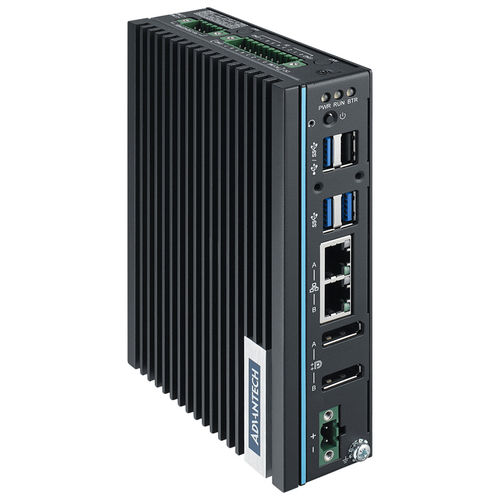

EDGEPC UNO-137 V2

DINレールIntel® Atom™ x6425REIntel® Atom x6413E

概要
UNO-137 V2 は、産業制御およびエッジコンピューティング向けに設計されたコンパクトな DINレール搭載統合 IPC です。Intel® Atom® x6413E（1.5 GHz）または x6425RE（1.9 GHz）をサポートし、複数の産業用 I/O とデュアルストレージを備えた柔軟な展開が可能です。

• Intel® Atom® x6413E（1.5 GHz）または x6425RE（1.9 GHz）、8 GB DDR4（オンボード/構成可能）
• −40 ℃ までの拡張動作温度オプションおよび 10 ~ 36 VDC の広い電源入力
• 8 x DI、8 x DO、2 x COM のポートアイソレーション
• DP++ による HDMI/DVI 互換（2 x DisplayPort）
• デュアルストレージ：M.2 M-key 2242（PCIe/NVMe または SATA）＋ mSATA
• ハードウェアベースのセキュリティを提供するオンボード TPM 2.0
• モジュラー iDoor 拡張に対応

認証

• CE
• FCC
• UL 61010-2-201
• CCC
• BSMI

ハードウェア仕様
電源入力: 10 ~ 36 VDC
CPU: Intel® Atom™ x6413E 1.5GHz クアッドコア または Intel® Atom® x6425RE 1.9GHz クアッドコア（SKU に依存）
メモリ: 1 x SO-DIMM、8 GB DDR4 3200 MHz（オンボード/表示構成）
ストレージ: 1 x M.2 2242 M-Key（PCIe/NVMe または SATA）および 1 x mSATA によるデュアルストレージ対応
グラフィックス: Intel® UHD Graphics
対応 OS: Microsoft® Windows 10 LTSC、Microsoft® Windows 11、Linux
ハードウェアセキュリティ: TPM 2.0

機械仕様
重量（正味）: 0.8 kg
筐体: アルミニウムハウジング
取り付け: DINレール
寸法（W x H x D）: 35 x 150 x 105 mm

I/O インターフェース
LAN ポート: 2 x 10/100/1000/2500 Mbps（2.5GbE 対応）
ディスプレイ: 2 x DisplayPort (DP)
拡張: フルサイズ mPCIe スロット x1、M.2 Eキー x1、SIM カードスロット x1
電源コネクタ: 2ピン端子台 x1
USB ポート: USB 3.2 x3、USB 2.0 x1
シリアル: RS-232/422/485 x2

環境
保存温度: −40 ~ 85 ℃
動作温度: SKU により −40 ~ 70 ℃ または −40 ~ 60 ℃
相対湿度: 95% RH（結露なきこと）
保護等級: IP20
耐振動: 2 Grms、ランダム
耐衝撃: 50 G、ハーフサイン

ローカル I/O
汎用デジタル I/O: 8ch DI、8ch DO

追加製品機能

• DP++ による HDMI/DVI 互換性
• オンボード TPM 2.0 によるハードウェアベースのセキュリティ
• モジュラー iDoor 拡張対応
• 堅牢な DINレールキット付属
• IEC 61010-1 の安全要件に準拠

技術仕様

• 型番: UNO-137 V2
• CPU オプション: Intel® Atom® x6413E（1.5 GHz）または x6425RE（1.9 GHz）
• メモリ: 1 x SO-DIMM、8 GB DDR4 3200 MHz
• ストレージ: M.2 2242 M-Key（SATA/PCIe/NVMe）および mSATA 対応
• グラフィックス: Intel® UHD Graphics
• LAN: 2 x 10/100/1000/2500 Mbps
• ディスプレイ: 2 x DP
• デジタル I/O: 8 DI、8 DO
• シリアル: 2 x RS-232/422/485
• USB: 3 x USB 3.2、1 x USB 2.0
• 拡張: フルサイズ mPCIe、M.2 Eキー、SIM スロット
• 電源入力: 10 ~ 36 VDC（2ピン端子台）
• 動作温度: 最低 −40 ℃（SKU により −40 ~ 70 ℃ または −40 ~ 60 ℃）
• 保存温度: −40 ~ 85 ℃
• 湿度: 95% RH（結露なきこと）
• 筐体: アルミニウム; 取付: DINレール; 寸法: 35 x 150 x 105 mm; 重量: 0.8 kg
• セキュリティ: TPM 2.0 オンボード
• 認証: CE, FCC, UL 61010-2-201, CCC, BSMI
