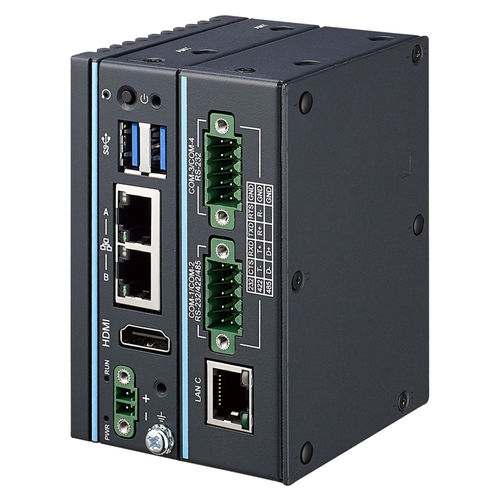

EDGEPC UNO-127 series

DINレールQuad CoreIntel® Atom x6413E

概要

• Intel® Atom® x6413E 搭載のポケットサイズ DINレール Edge IPC
• Intel® Quad‑Core x6413E、オンボード 4GB または 8GB DDR4 メモリ
• ファンレス・ケーブルフリー設計により産業用途での安定した運用が可能
• 標準I/O：2×GbE、2×USB 3.2、1×HDMI、フルサイズ mPCIe スロット
• TPM 2.0 搭載およびシステム接地絶縁でハードウェアセキュリティを確保
• 産業用途向け IEC 61010-2-201 認証取得、Ubuntu Core 20 認証済みハードウェア
• Windows 11 IoT Enterprise LTSC をサポート

認証

• CE
• FCC
• UL 61010-2-201
• CCC
• BSMI
• cUL
• FCC Class A
• R33138
• UKCA

ハードウェア
電源入力：10–30 VDC
CPU：Intel® Atom™ x6413E 1.5 GHz クアッドコア
メモリ：1 × DDR4 オンボード — 4 GB (UNO-127-E22BA) または 8 GB (UNO-127-E23BA)
ストレージ：1 × 64 GB eMMC；1 × mSATA（mPCIe と共有）
グラフィックス：Intel® UHD Graphics
対応OS：Microsoft® Windows 10 LTSC、Microsoft® Windows 11、Linux
ハードウェアセキュリティ：TPM 2.0


機構
正味重量：0.5 kg（1.1 lb）
エンクロージャ：アルミニウム筐体
取り付け：DINレール
寸法（W × H × D）：33.5 × 100 × 70 mm


I/O インターフェース
LAN ポート：2 × 10/100/1000 Mbps
ディスプレイ：1 × HDMI
拡張：1 × フルサイズ mPCIe スロット
電源コネクタ：1 × 2ピン端子ブロック
USB：2 × USB 3.2


環境
動作温度：-20 ～ 60 °C（-4 ～ 140 °F）
保管温度：-40 ～ 85 °C（-40 ～ 185 °F）
相対湿度：10 ～ 95% RH（結露なきこと）
耐塵防護：IP30
振動：2 Grms、ランダム
衝撃：50 G、半正弦波


技術仕様

• モデル：UNO-127
• プロセッサ：Intel® Atom® x6413E（1.5 GHz、クアッドコア）
• メモリオプション：オンボード 4 GB または 8 GB DDR4
• ストレージ：64 GB eMMC + mSATA（mPCIe と共有）
• 接続性：2 × GbE、2 × USB 3.2、1 × HDMI
• 拡張：フルサイズ mPCIe スロット
• セキュリティ：TPM 2.0
• 電源入力：2ピン端子経由で 10–30 VDC
• フォームファクタ / 取付：ポケットサイズ DINレール、アルミ筐体
• 寸法：33.5 × 100 × 70 mm；重量：0.5 kg
• 認証：CE、FCC、UL 61010-2-201、CCC、BSMI、cUL、FCC Class A、R33138、UKCA
• 動作温度：-20 ～ 60 °C；保管温度：-40 ～ 85 °C
• 耐塵防護：IP30
