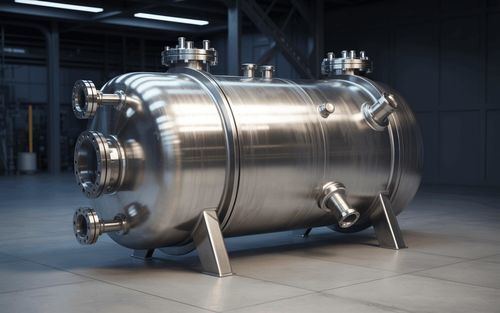

ステンレス製圧力容器

スチール製チタン製ニッケル合金製

概要
PED 2014/68/EU 規格に準拠して設計された、カスタム設計の圧力容器、貯蔵タンク、空気受容器および相分離器。EMEA地域の化学、製薬、石油・ガス、発電などの産業用途向けに、小型の空気受容器から大規模なプロセスリアクターまで対応します。

設計と適合性
Alpco Industrial EU は、PED 2014/68/EU に厳密に準拠したカスタム圧力容器および貯蔵タンクのエンジニアリング、設計、製造を専門としています。必要に応じてCEマーキングおよび認定機関による認証を提供します。資格を持つ圧力容器エンジニアによる設計計算、FEA解析、技術図面を含む完全な設計資料を作成します。

材料と構造

• 炭素鋼：P235GH、P265GH
• ステンレス鋼：304L、316L
• 特殊合金やエキゾチック材の提供可
• 単層・二重壁の構造オプション
• 内部コーティングおよび耐食ライニングの提供可
• ジャケット付き・無しの設計、加熱／冷却ジャケットオプション

文書化と品質

• 材料証明書（EN 10204 3.1）を含む完全な技術ドシエ
• 試験報告書およびCE適合宣言
• 該当する場合はPED 2014/68/EUおよびASMEへの適合評価

製品ライン
空気受容器および圧縮空気タンク

• 縦置きおよび横置き配置
• 容量：50〜50,000リットル
• 圧力定格：10〜50 bar
• PEDカテゴリ I〜IV の認証
• 湿気対策の内部コーティング
• CEマーキングおよび認定機関承認

プロセス貯蔵タンク

• 大気開放型および加圧型設計
• 単層・二重壁構造
• 容量最大100,000リットル
• 耐食ライニングの提供可
• 液位計および監視システム
• 加熱／冷却ジャケットオプション

二相・三相分離器

• 水平および垂直配置
• 分離効率最大99.999%
• 圧力定格：10〜100 bar
• デミスターおよびベーン型内部
• 防波構造およびコアレッシングプレート
• プロセス条件に合わせたカスタム設計

プロセスリアクターおよび圧力容器

• ジャケット有無の設計
• 撹拌・混合システム
• 温度制御システム
• 観察窓およびカメラポート
• 衛生的・クリーン設計
• cGMP 適合の提供可

膨張タンクおよびハイドロニューマティックタンク

• ダイアフラムおよびブレーダー構成
• 窒素によるプレチャージ済
• 容量：5〜5,000リットル
• 飲料水適合材料
• 交換可能な膜システム
• EN 13831 準拠

カスタムエンジニアリングプロジェクト

• 設計およびエンジニアリングのフルサポート
• FEA解析と応力計算
• 試作開発および複雑形状対応
• 完全なドキュメントパッケージ

特長 / 技術仕様

• 規格：PED 2014/68/EU 準拠、CEマーキング、必要に応じた認定機関の認証
• 材料：P235GH、P265GH、304L、316L、特殊合金
• 容量：膨張タンクで5リットルからプロセスタンクで最大100,000リットルまで
• 圧力定格：通常10〜50 bar（空気受容器）、分離器や特殊設計で最大100 bar
• PEDカテゴリ：I〜IV
• 文書：EN 10204 3.1 材料証明書、完全な技術ドシエ、試験報告書、CE適合宣言
• 設計サービス：機械設計計算、FEA、技術図面、適合性評価
• 内部装置とオプション：デミスター、ベーン型インテリア、防波構造、コアレッシングプレート、撹拌、観察窓/カメラポート、加熱/冷却ジャケット
• 分離効率：二相/三相分離器で最大99.999%
