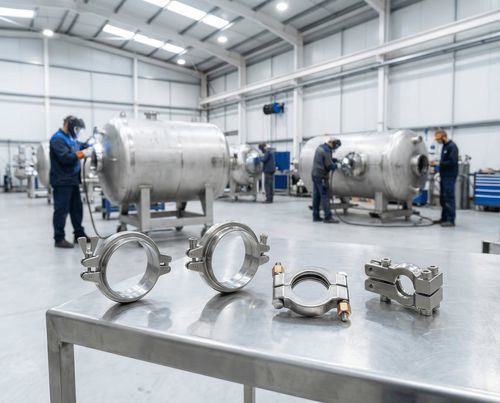

クランプ用配管用継手

クイックロッククイックカップリング304ステンレス鋼

製品概要
医薬品、バイオテクノロジー、食品加工向けに精密設計された衛生用Tri‑Clamp接続システムです。DIN 32676、ASME BPE、3‑Aに準拠したアセンブリは、CIP/SIP運転での迅速な組立/分解が可能な滅菌・漏れ防止シールを提供します。フランジは電解研磨（Ra ≤ 0.8 µm）仕上げで、外部クランプによる圧縮により隙間を排除し、EU GMPおよびFDAの衛生設計要件を満たす完全な洗浄性を実現します。

主要な利点

• 迅速な接続/切断：工具不要のクランプ操作により、洗浄バリデーション、保守、プロセス再構成のために数秒で分解可能。
• 隙間のない衛生設計：デッドレッグ、ねじ、ガスケット圧縮溝のない電解研磨面（Ra ≤ 0.8 µm）が細菌捕捉部位を排除し、完全なCIP/SIP効果を可能にします。
• シールの有効性を検証：FDA準拠ガスケットへの精密な圧縮により、プロセス圧力、熱サイクル、過酷な洗浄薬剤に耐える信頼性の高い漏れ防止シールを提供します。
• 規制適合とトレーサビリティ：鋳造番号およびEN 10204 3.1/3.2の材質証明書を備え、DIN 32676、ASME BPE、3‑A Sanitary、EHEDGに準拠します。

製品タイプと特徴
標準ダブルヒンジクランプ
二本ピンのヒンジを備えた一本ボルトの衛生クランプで、ガスケットの均等な圧縮と医薬・食品工程での信頼できるシールを実現します。

• 材質：316/316L ステンレス鋼
• サイズ：DN15〜DN300（1/2"〜12"）
• 耐圧：最大60 bar（870 psi）
• 許容温度：最大232°C（450°F）
• 二本ピンヒンジによる均等な締付力
• ウィングナットまたは六角ナットの一本ボルト方式
• DIN 32676、3‑A Sanitary 準拠；CEマーキング標準

ヘビーデューティー二本ボルトクランプ
大口径接続での締付力分布を向上させるヒンジ無しの二本ボルト固定クランプ。

• 材質：316 ステンレス鋼
• サイズ：DN150〜DN300（6"〜12"）
• 耐圧：最大36 bar（522 psi）
• 温度：232°C（450°F）以上
• ヒンジ無しの二本ボルト構成
• ウィングナットまたは六角ナットのオプション
• 大口径配管向けに最適化

高圧二本ボルトクランプ
ヒンジ無しで高い締付力を要求する高圧用途向けに強化されたプロファイル。

• 材質：304 ステンレス鋼
• サイズ：DN15〜DN150（1/2"〜6"）
• 耐圧：最大100 bar（1450 psi）
• 温度：232°C（450°F）以上
• 厚肉プロファイル設計；二本ボルト固定（ヒンジ無し）
• ステンレスまたは真鍮の六角ナット；圧力用途向けCE適合

ASME圧力容器用クランプ
圧力容器、フィルターハウジング、重要な高圧医薬設備向けにASME Section VIII Appendix 24準拠で設計。

• 材質：316 SS（完全なトレーサビリティ）
• サイズ：DN25〜DN300（1"〜12"）
• 耐圧：最大171 bar（2480 psi）
• ヒンジ付き三本ボルト構成
• ASME Sec. VIII App.24 準拠；材料トレーサビリティ文書あり

アンチガリング プレミアムクランプ
高サイクルでの接着摩耗とガリングを防止する特殊表面処理を施した精密ロストワックス鋳造クランプ。

• ロストワックス鋳造（ASME SA‑351/SA‑351M）
• ピクル＆パッシベーション処理；ASME SA‑315 による熱処理
• バレル研磨および油圧校正
• ねじ固着を防止し、自動CIPでの寿命を延長

安全・ロックアウトクランプ
誤開放防止機構とパドロック対応のカバーを備えた安全設計で、LOTO要件に対応。

• 材質：316 ステンレス鋼
• サイズ：DN15〜DN300
• ボルトの緩みを防ぐ安全ゲート；パドロック用のカバー付き六角ナット
• 圧力下での誤開放を防止；保守作業の安全性（LOTO）に準拠

用途

• 医薬品製造：API合成、無菌製剤、バイオリアクター接続、クリーンユーティリティ、GMPプロセス機器。
• バイオテクノロジー：使い捨てシステム、細胞培養、ダウンストリーム精製、クロマトグラフィスキッド。
• 食品・飲料：醸造、乳製品処理、飲料製造、サニタリーCIPループ。
• 化粧品・パーソナルケア：乳化調製、無菌充填ライン、香料ブレンド。
• ファインケミカル、ニュートラシューティカル、R&D：パイロット規模設備、分析サンプリングシステム。

技術仕様

• クランプ材質（標準）：316/316L SS
• クランプ材質（HP）：304 SS
• 締結部品：316 SS ボルトおよびナット
• ガスケット材質：EPDM、シリコーン、Viton、PTFE（FDAオプションあり）
• フェルール表面仕上げ：Ra ≤ 0.8 µm（電解研磨）
• クランプ仕上げ：鏡面またはサテン
• ヒンジ設計：二本ピン（標準モデル）
• 熱処理：ASME SA‑315（プレミアム）
• 標準圧力：最大60 bar；高圧：最大100 bar；ASME圧力：最大171 bar
• 温度範囲：−40°C〜+400°C
• 真空運転：全真空対応
• 熱サイクル：SIP/CIP 検証済み
• 接続サイクル：1000回以上（アンチガリングモデル）
• 漏洩対策：ヘリウムリークテスト
• 規格：DIN 32676 Series A; ASME BPE; 3‑A Sanitary; EHEDG; ISO 2852; ASME Sec. VIII App. 24
• 材質証明：EN 10204 Type 3.1 / 3.2
• ガスケット適合性：FDA 21 CFR 177.1550（該当時）
• 提供サイズ：DN15（1/2"）〜DN300（12"）、一般的 DN25–DN100（1"–4"）；要求により特注可
