衛生用途のぞき窓

DN: 15 mm - 300 mm
温度 : 80 °C - 300 °C
圧力: 4 bar - 16 bar

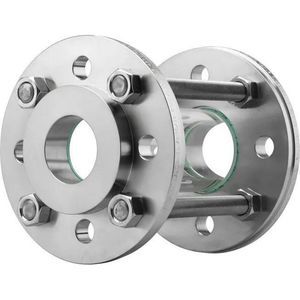

... チューブ式サイトグラス Type 620 は、両側フランジで挟まれたボロシリケートガラス製シリンダーを介してプロセス媒体を360°観察できる視覚窓です。衛生的・産業用途向けに設計され、各種材質、圧力等級、寸法で提供されます。

主な製品特長

• ボロシリケートガラスシリンダーによる360°の視認（ボロシリケートガラス 3.3、DIN ISO 3585準拠）。
• フランジ接続はDIN EN 1092-1準拠。標準フランジはステンレス鋼 1.4571

DN: 95 mm - 175 mm
温度 : 80 °C - 300 °C
圧力: 0 bar - 16 bar

... 製品概要

ACIのチューブ型視窓 タイプ622は、2つのフランジ間に収められたホウケイ酸ガラスのシリンダーによりプロセス媒体を360°で視認できます。配管や装置での目視監視用に設計され、DIN EN ISO 228-1に準拠した内ねじで供給され、液体および気体媒体に適しています。

主な特長

• ホウケイ酸ガラスシリンダーによる360°視認（ホウケイ酸ガラス3.3、DIN ISO 3585）。
• 標準フランジはステンレス鋼1.4571（316Ti）；オプションでP265GH、Hastelloy®、デュプレックス鋼などの材料対応可。
• 平パッキン材は多数（>50）から選択可能：繊維、PTFE（テフロン®）、NBR、novaphit®

DN: 95 mm - 345 mm
温度 : -200 °C - 300 °C
圧力: 5 bar - 16 bar

... チューブ式サイトグラス 型式620Aは、ボロシリケートガラス製シリンダーによりプロセス媒体を360°全周で視認でき、ASME B16.5に準拠したフランジ接続用に設計されています。

概要

• ボロシリケートガラスチューブによる360°の完全な視認。
• 両端にフランジ接続。標準フランジはステンレス鋼、他材料は要望により対応。
• 液体・気体の媒体に適合。衛生的でトラップが少ない設計。

• ガラス：ボロシリケートガラス

DN: 25 mm - 200 mm
温度 : 80 °C - 300 °C
圧力: 63 bar - 400 bar

... 高圧視鏡 Type 521 は、産業用の高圧条件に対応する両面観察型の流れ用視鏡で、反対側の2方向からの確実なプロセス観察を可能にします。

概要と主な特徴

• 耐腐食性のステンレス鋼合金製の堅牢な本体（標準: 1.4571）。高温・腐食性環境向けにニッケル系合金やHastelloyのオプションあり。
• 熱処理で強化されたホウケイ酸ガラス製の対向ガラス板（DIN 7080準拠）を2面に配置し、明瞭な視認性と照明の併用を可能にします。
• 配管系への組み込みを考慮したDIN

DN: 25 mm - 200 mm
温度 : 80 °C - 300 °C
圧力: 63 bar - 400 bar

... 520型高圧サイトグラスは、工業用高圧アプリケーション用に設計されたヘビーデューティーなフローサイトグラスで、堅牢な耐腐食性構造と安全でリアルタイムなプロセス観察のための両面視認性を提供します。 主な特長

• 操作の安全性と長期耐久性を最大限に重視した、工業用高圧用途向けの設計
• 堅牢な本体は耐腐食性ステンレス合金製（標準：1.4571）。
• ご要望に応じて、腐食性の高い環境や熱応力の高い環境向けに、ニッケルベースの合金またはHastelloy®をご用意
• 熱プレストレスを加えたDIN

DN: 65 mm - 150 mm
温度 : 80 °C - 200 °C
圧力: 0 bar - 20 bar

... 円形視窓継手 Type 321A は ASME/ANSI フランジ取り付け用で、容器内部の観察または照明を可能にするために設計されています。最大使用圧力は 20 barg、耐熱性能は最大 200 °C です。

構造・材質
視窓は高品質のステンレス製フランジ2枚の間にクランプされ、媒体側には PTFE コーティングされた被覆付波形リングガスケットが力による支え（force-shunt）になる配置で組み込まれており、フランジ部が直接重なってガラス板を保護します。視窓ガラスは ...

DN: 25 mm - 150 mm
温度 : 80 °C - 200 °C
圧力: 6 bar - 10 bar

... ねじ込み式視窓 Type 327 は、DIN 11851 / EN 10357 に準拠した衛生設計のねじ込み式タンク視窓で、衛生要求の高い領域（食品、医薬、医療など）向けに設計されています。液体・気体媒体に適用可能で、工程要件に合わせて各種アクセサリを装着できます。

規格と基本構造

• DIN 11851 / EN 10357 に準拠して製造（開放管ソケットに溶接されたねじ込みソケット）。
• 媒体接触側は DIN 7080 に準拠したホウケイ酸ガラス板でシール。
• 専用形状のOリングでシールし、スロットナットで部品をしっかり保持。

DN: 65 mm - 125 mm
温度 : 0 °C - 220 °C
圧力: 0 bar - 6 bar

... ステンレス ME ルミスターとネジ止めされた眼鏡から DIN11851 (乳製品標準) 衛生的な用途に最適です 説明 動作電圧: 24V 最大電力 50W 公称サイズ: DN65 ～ DN125 SLM ライトもアルミハウジング付き ...

温度 : 121 °C - 288 °C

... 316Lステンレススチール製のBulls-Eyeサイトグラスの反対側にある2つのソリッドガラスビューウィンドウは、必要に応じて機器を配置する柔軟性を可能にします。 - 反対側にある2つの堅牢なガラスビューウィンドウ - 304または316Lステンレススチール - OリングエラストマーはEPDM、シリコーン、またはビトンで利用可能 - 最大15 Raまでの研磨および/または電解研磨 - ハステロイCおよびAL6XN材料 - USPクラスVI材料のエラストマー - 250°Fから550°Fまでの温度に対応するホウケイ酸ガラス - ...

温度 : 66 °C - 288 °C

... Hygenitecのインラインサイトグラスは、2つのフランジの間にしっかりと配置されたガラスチューブで設計されており、過度な締め付けを防ぐためのダブルナットテンションを備えています。電解研磨されたステンレススチールのプロテクターがチューブを囲み、標準的な衛生的なTri-Clamp接続が含まれています。 - ダブルナットテンションによりガラスの過度な締め付けを防止 - チューブ周囲の電解研磨されたステンレススチールグリッド - 304または316Lステンレススチール製 - OリングエラストマーはEPDM、シリコン、またはVitonで利用可能 - ...
