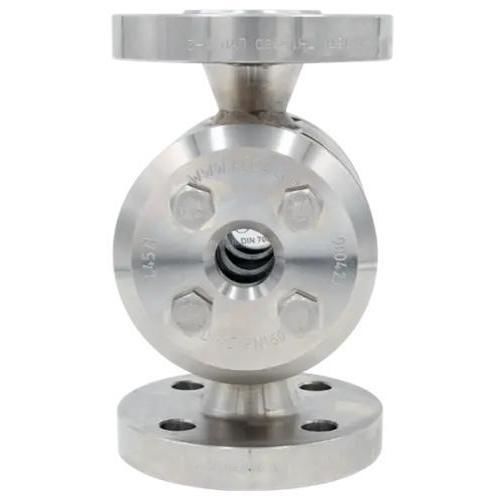

フランジ取り付けのぞき窓 Type 520硬化ガラス製化学製品ホウケイ酸ガラス製
お気に入りに追加する
商品比較に追加する
特徴
- 特性
- フランジ取り付け, 硬化ガラス製, 化学製品, ホウケイ酸ガラス製, ステンレス製, 産業用, 衛生用途, 監視用, 製薬産業用
- DN
最少: 25 mm
(1 in)最大: 200 mm
(7.9 in)- 温度
最少: 80 °C
(176 °F)最大: 300 °C
(572 °F)- 圧力
最少: 63 bar
(914 psi)最大: 400 bar
(5,802 psi)
詳細
520型高圧サイトグラスは、工業用高圧アプリケーション用に設計されたヘビーデューティーなフローサイトグラスで、堅牢な耐腐食性構造と安全でリアルタイムなプロセス観察のための両面視認性を提供します。
主な特長操作の安全性と長期耐久性を最大限に重視した、工業用高圧用途向けの設計 堅牢な本体は耐腐食性ステンレス合金製（標準：1.4571）。 ご要望に応じて、腐食性の高い環境や熱応力の高い環境向けに、ニッケルベースの合金またはHastelloy®をご用意 熱プレストレスを加えたDIN 7080準拠のホウケイ酸ガラス製の対向する2つの覗き窓により、2つの側面からクリアで安全な観察を可能にし、媒体を照らします。 フランジ接続：DIN EN 1092-1フォームB2に準拠したフランジ用の中間フランジ設計で、配管システムへの標準的な統合を可能にします。 圧力能力：PN 400までの幅広い定格圧力に対応します。 典型的な用途：高圧、高温、または侵食性の媒体が存在する化学、製薬、食品、およびエネルギー産業。
63 100 160 250 320 400
温度オプション80°C 130°C 150°C 175°C 180°C 200°C 280°C 300°C 。
オプション二重ガラス
寸法（PN/DNによる抜粋）PN 63（DN / BL / D1 / AL1 / AL2）： PN 100（DN / BL / D1 / AL1 / AL2）： PN 160（DN / BL / D1 / AL1 / AL2）： PN 250（DN / BL / D1 / AL1 / AL2）： PN 320（DN / BL / D1 / AL1 / AL2）： PN 400（DN / BL / D1 / AL1 / AL2）：
特徴・仕様呼称/モデル：タイプ520 本体材質（標準）：ステンレス鋼1.4571、ご要望に応じてその他の高性能合金（ニッケルベース、ハステロイ®）もご用意いたします。 ガラス：DIN 7080に準拠した熱プレストレス硼珪酸ガラス、両面観察用対向二重窓 フランジ規格： フランジ規格：DIN EN 1092-1フォームB2（中間フランジ設計） 最大公称圧力：PN 400まで（PN 63、100、160、250、320、400用の製品バリエーションあり） 定格温度：300°Cまでの複数の温度オプション（選択は構成に依存） 利用可能なオプション：二重ガラスおよび攻撃的または高温媒体用のカスタマイズ可能な材料選択
- 25
- 40
- 50
- 65
- 80
- 100
- 125
- 150
- 200
- DN25 - BL 230 / D1 45 / AL1 175 / AL2 140
- DN40 - BL 260 / D1 45 / AL1 185 / AL2 170
- DN50 - BL 300 / D1 65 / AL1 211 / AL2 185
- DN65 - BL 340 / D1 8 / AL1 239 / AL2 220
- DN80 - BL 380 / D1 80 / AL1 264 / AL2250
- DN100 - BL 430 / D1 125 / AL1 324 / AL2 300
- DN125 - BL 500 / D1 125 / AL1 354 / AL2 350
- DN150 - BL 550 / D1 160 / AL1 435 / AL2 400
- DN200 - BL 650 / D1 160 / AL1 505 / AL2 480
- DN25 - BL 230 / D1 45 / AL1 175 / AL2 140
- DN40 - BL 260 / D1 45 / AL1 190 / AL2 170
- DN50 - BL 300 / D1 65 / AL1 211 / AL2 195
- DN65 - BL 340 / D1 65 / AL1 239 / AL2220
- DN80 - BL 380 / D1 80 / AL1 274 / AL2 250
- DN100 - BL 430 / D1 125 / AL1 354 / AL2 290
- DN125 - BL 500 / D1 125 / AL1 397 / AL2 350
- DN25 - BL 230 / D1 45 / AL1 175 / AL2 140
- DN40 - BL 260 / D1 45 / AL1 195 / AL2 170
- DN50 - BL 300 / D1 65 / AL1 241 / AL2195
- DN65 - BL 340 / D1 65 / AL1 296 / AL2 220
- DN80 - BL 380 / D1 80 / AL1 294 / AL2 250
- DN25 - BL 230 / D1 48 / AL1 196 / AL2 150
- DN40 - BL 290 / D1 48 / AL1 221 / AL2 185
- DN50 - BL 300 / D1 65 / AL1 255 / AL2200
- DN65 - BL 340 / D1 65 / AL1 279 / AL2 230
- DN80 - BL 380 / D1 80 / AL1 334 / AL2 225
- DN25 - BL 230 / D1 20 / AL1 186 / AL2 160
- DN40 - BL 260 / D1 20 / AL1 201 / AL2 195
- DN50 - BL 300 / D1 30 / AL1 230 / AL2210
- DN65 - BL 340 / D1 30 / AL1 254 / AL2 225
- DN80 - BL 380 / D1 48 / AL1 289 / AL2 275
- DN25 - BL 280 / D1 20 / AL1 210 / AL2 180
- DN40 - BL 320 / D1 20 / AL1 220 / AL2 220
- DN50 - BL 370 / D1 30 / AL1 240 / AL2 235
---
